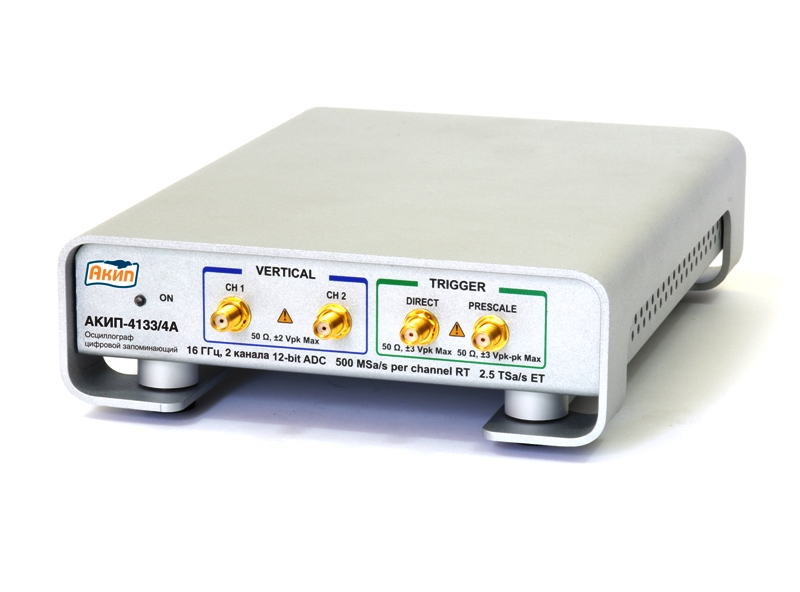

Осциллограф АКИП-4133/4А

Осциллограф АКИП-4133/4А
/images/all/3/18066/big/img_5.jpg
jijijij
Осциллограф АКИП-4133/4А
/images/all/3/18066/big/img_14.jpg
Осциллограф АКИП-4133/4А
Осциллограф АКИП-4133/4А
/images/all/3/18066/big/img_16.png
1
Осциллограф АКИП-4133/4А
/images/all/3/18066/big/img_18.png
1

ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
АКИП

Россия

Артикул: АКИП-4133/4А

	Гарантия: 5 лет
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4133/4А

Гарантия: 5 лет

Описание осциллографа АКИП-4133/4А:

Осциллограф АКИП-4133/4А с функциями автоизмерения (до 53 параметров в.ч. измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистики измерений, маркерных измерений (DU; DT; DU/DT, F)

Особенности цифрового осциллографа АКИП-4133/4А:

Число каналов: 2 канала;
Полоса пропускания: 16 ГГц или ограничение ПП до 450 МГц;
Разрешение АЦП по вертикали 12 бит;
Максимальная частота стробирования: 1 Твыб/с – эквивалентное время, 500 Мвыб/с – реальное время;
Максимальный объем памяти до 0,25 МБ/канал (в зависимости от модели);
Вход / Выход внешней синхронизации (Ext);
Дополнительный вход внешней синхронизации с делителем частоты (Ext. Prescaled);
Внешняя синхронизация до 16 ГГц;
Автоизмерения (до 53 параметров в.ч. измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (DU; DT; DU/DT, F);
Математические функции, включая БПФ (FFT);
До 4 статистических измерений, выполняемых одновременно;

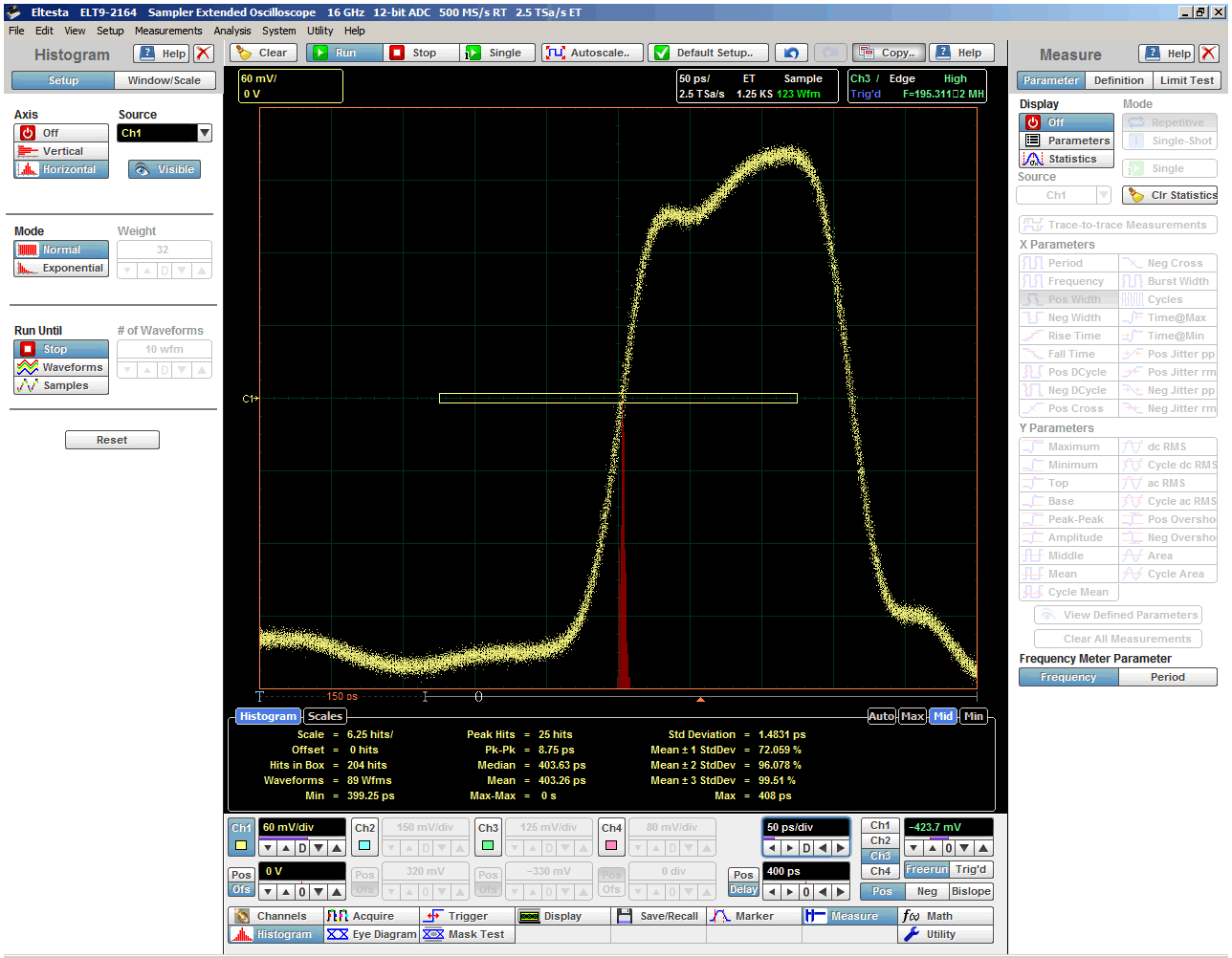

Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
Встроенный частотомер (7 разрядов, до 3/ 6/ 16 ГГц в зависимости от модели);
Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов - SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA);
Интерфейс USB 2.0.

Технические характеристики USB осциллографа АКИП-4133/4А:

Параметры		АКИП-4133/3А	АКИП-4133/4А
Канал вертикального отклонения
Число каналов*		1	2
Полоса пропускания (-3 дБ)		0…16 ГГц (полная полоса пропускания)
Ограничение ПП		0...450 МГц (узкая ПП)
Время нарастания (10% -90%)**		≤ 21,9 пс в полной ПП, ≤ 780 пс в узкой ПП
Время нарастания (20% -80%)**		≤ 15,6 пс в полной ПП, ≤ 560 пс в узкой ПП
Полоса пропускания (±1 дБ)		от 0 до ≥ 5 ГГц
Коэффициент отклонения (Коткл.)		10 мВ/дел … 250 мВ/дел (на 8 делений полной шкалы с шагом 1-2-5 или 1%): 10-12.5-15-20-25-30-40-50-60- 80-100-125-150-200-250 мВ/дел. При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел.
Погрешность измерения напряжения		± 1,5% (от полной шкалы/ DC gain)
Уровень собственны шумов, с.к.з.		≤ 2,4 мВ макс. в полной ПП (2,2 мВ тип.) ≤ 0,8 мВ макс. в узкой ПП (0,65 мВ тип.)
Диапазон постоянного смещения		±1 В (регулируемое, шаг 10 мВ)
Погрешность установки постоянного смещения		±1,5 мВ ± 1.5% от уст. напряжения смещения (макс.)
Входной импеданс		(50 ± 1) Ом
Максимальное входное напряжение		± 1В
Тип связи по входу		По постоянному току /DC (открытый вход)
Защита от перенапряжения		± 2 В (постоянное + переменное)
Коннектор ВЧ входа		соединитель SMA-типа (розетка), совместим с PC3.5
Временная задержка между каналами		-	≤ 10 пс
Канал горизонтального отклонения
Режимы работы (развертка)		Основная, подсвеченная, задержанная, двойная задержанная
Коэффициент развертки (К разв)		Рабочая часть шкалы – 10 делений: 10 пс/ дел … 5 мкс/ дел (эквивалентное время) 10 нс/дел … 1000 с/дел (реальное время) 100 мс/дел … 1000 с/дел (режим самописца/ Roll)
Число сегментов (режим сегментирования памяти)		2….1024 (межсегментное время 3 мкс)
Погрешность измерения временных интервалов, с.к.з.		±(35 ppm * Tx + 0.1% * Tо + 5 ps)
Регулируемая задержка		0…4,28 с (1 дел. Кразв.- «грубо»/ 0,1 дел. Кразв.- «точно»; 0,01 дел. Кразв. -при ручном вводе или расчетном значении)
Временной сдвиг между каналами (задержка)		-	±50 нс; Шаг уст. 100 пс (грубо) и 10 пс (плавно).
Разрешение		0,2 пс (эквивалентное время)
Синхронизация
Источники синхросигнала		Внутренний прямой (Direct). Внешний прямой (Direct).	Внутренний прямой (от любого канала) или с делителем частоты/ с восст. тактовой частоты. Внешний прямой или с делителем частоты/ с восст. тактовой частоты. Внешний с делителем частоты (Ext. Prescaled)
Виды синхронизации		По фронту (Edge) – любой источник в диапазоне 0…3 ГГц (для Внутр. источника/ Internal)
		-	Divided (с делит. частоты/ 4)
		-	Clock recovery (с восст. такт. частоты): 6.5 МБ/с ... 11,3 ГБ/с
		-	Ext. Prescaled (с дел. частоты): 1 …16 ГГц (200 мВп-п/ синус)
Джиттер синхронизации, скз		1,5 пс + 0,1 ppm от задержки (для Edge, Divided) 2,5 пс +1.0% от интервала + 0,1 ppm от задержки (для Clock recovery)
Режимы запуска развертки		Автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single)
Вход внешней синхронизации		SMA-типа (розетка), 50 Ом, ± 3Впик максимум
Синхровыход		SMA-типа (розетка), 50 Ом, ± 1Впик максимум
Аналого-Цифровое преобразование
Вход внешней синхронизации с делительностью частоты (Ext. Prescaled)		-	SMA (розетка), 50 Ом (± 3Впик макс, закрытый вход/ AC), фикс. уров. «нуля»/ zero volts
Разрешение по вертикали		12 бит (до 16 бит – реж. HighRes)
Частота стробирования	Эквивалентное время	5 Твыб/сек
	Реальное время	500 Мвыб/с
Объем памяти (запись)	Эквивалентное время	500 Б … 0,25 МБ	до 0,125 МБ
	Реальное время	50 Б … 0,25 МБ	до 0,125 МБ
Режимы сбора данных		Обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes)
Режимы дискретизации		Реальное время, эквивалентное время, режим прокрутки, сегментированный режим
Число усреднений		2…4096
Режим выделения огибающей		Минимум, максимум, минимум и максимум одновременно
Маркерные измерения
Тип маркеров		X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
Виды измерений		Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s)
Режимы перемещения маркеров		Раздельный или связанный
Относительные измерения		Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
Автоматические измерения (53 вида / до 10 параметров одновременно)
По вертикали (17)		Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
По горизонтали (18)		Период, Частота, +Длительность, -Длительность, Вр. нарастания, Вр. спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз
Статистические измерения (5)		Текущее, Минимальное, максимальное, среднее значение, среднеквадратическое отклонение (СКО)
Между параметрами (13)		Задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB.
БПФ (5)		Амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ
Определения вершины и основания сигнала		По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).
Пороги		Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %
Границы		Произвольная часть экрана по горизонтали
Режим измерения		Повторяющийся или однократный
Математика
Математические функции		Вычисление и отображение до 4-х математических функций F1…F4 (сигналов)
Maтематические операторы		Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др.
Гистограммы
Окно гистограммы		Вертикальный или горизонтально. Построение внутри любой выбранной области экрана.
Измеряемые параметры		Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.
Маски
Типы масок		Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
Стандартные маски		167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA.

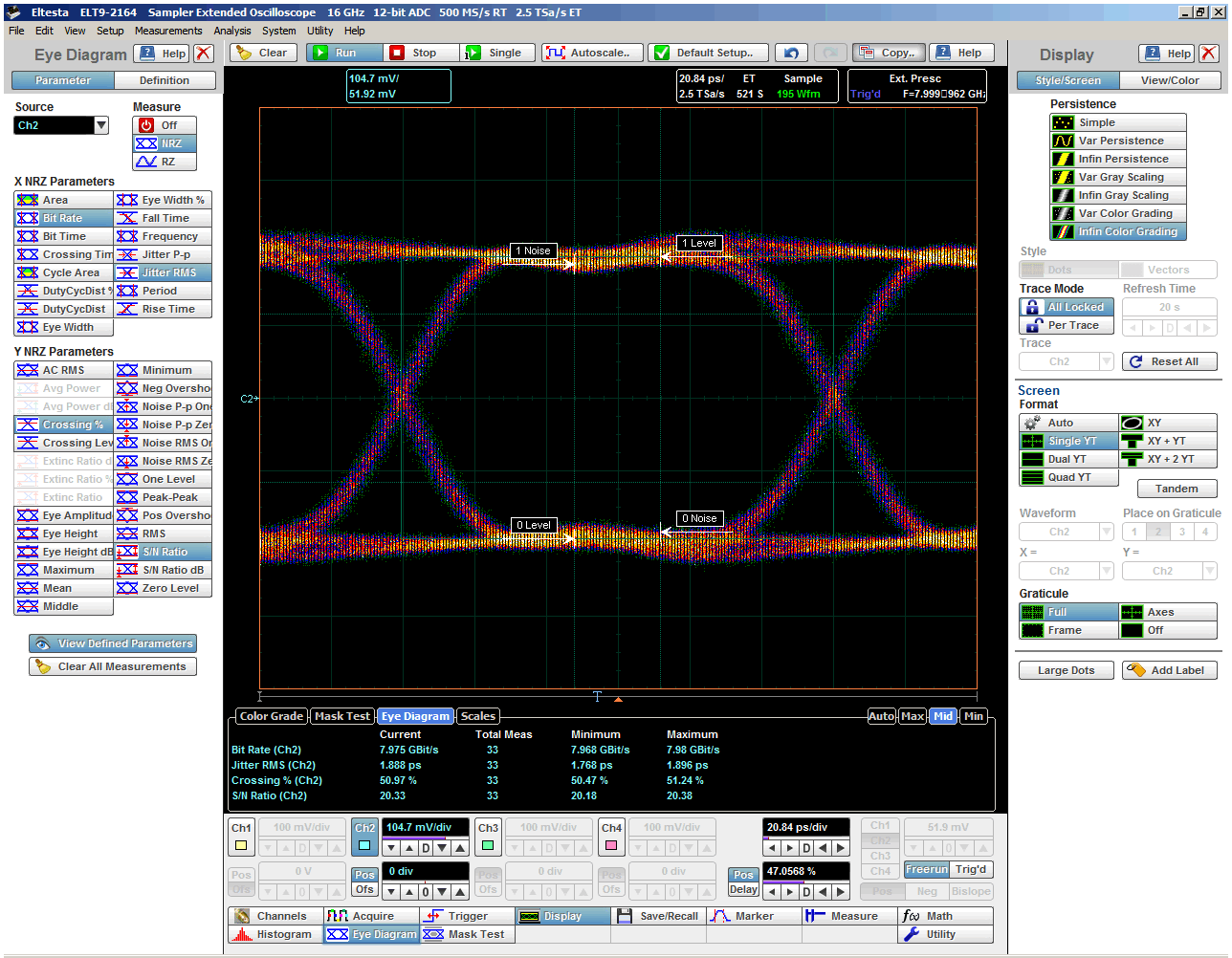

Глазковые диаграммы
Измеряемые сигналы		Автоизмерения параметров NRZ и RZ “глазковых” диаграмм
Измеряемые параметры		Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
Сохранение и вызов сигналов
Управление		Запись и вызов установок, осциллограмм, экранов (Screen).
Сохранение на ПК		Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
Внутренняя память		Запись и вызов до 4-х сигналов (ячейки М1-М4)
Aвтопоиск сигналов		Обеспечивает автоустановку Коэффициент отклонения и напряжения компенсации, Коэффициент развертки и задержки, а также уровня синхронизации
Общие данные
Напряжение питания		12 В ± 5%, (универсальные AC/DC)
Потребляемый ток		1,3 А максимум		1,8 А максимум
Интерфейс		USB 2.0 (совместим с USB 3.0)
Рабочие условия		+5 °C … +40 °C; влажность:5%...80% при 25 °C (без образования конденсата)
Габаритные размеры		114 х 41 х 187 мм		160 х 54 х 225 мм
Масса		370г.		790г.

Комплект поставки АКИП-4133/4А:

Осциллограф АКИП-4133/4А

ПОХОЖИЕ ТОВАРЫ

Цифровой осциллограф Rohde & Schwarz RTE1032

по запросу

Осциллограф АКИП-4133/1

по запросу

Осциллограф АКИП-4133/1А

по запросу

Осциллограф АКИП-4133/2А

по запросу

Осциллограф АКИП-4133/3А

по запросу

Осциллограф АКИП-4133/4А

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4133/4А

Гарантия: 5 лет

Описание осциллографа АКИП-4133/4А:

Особенности цифрового осциллографа АКИП-4133/4А:

Число каналов: 2 канала;
Полоса пропускания: 16 ГГц или ограничение ПП до 450 МГц;
Разрешение АЦП по вертикали 12 бит;
Максимальная частота стробирования: 1 Твыб/с – эквивалентное время, 500 Мвыб/с – реальное время;
Максимальный объем памяти до 0,25 МБ/канал (в зависимости от модели);
Вход / Выход внешней синхронизации (Ext);
Дополнительный вход внешней синхронизации с делителем частоты (Ext. Prescaled);
Внешняя синхронизация до 16 ГГц;
Автоизмерения (до 53 параметров в.ч. измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (DU; DT; DU/DT, F);
Математические функции, включая БПФ (FFT);
До 4 статистических измерений, выполняемых одновременно;
Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
Встроенный частотомер (7 разрядов, до 3/ 6/ 16 ГГц в зависимости от модели);
Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов - SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA);
Интерфейс USB 2.0.

Технические характеристики USB осциллографа АКИП-4133/4А:

Параметры		АКИП-4133/3А	АКИП-4133/4А
Канал вертикального отклонения
Число каналов*		1	2
Полоса пропускания (-3 дБ)		0…16 ГГц (полная полоса пропускания)
Ограничение ПП		0...450 МГц (узкая ПП)
Время нарастания (10% -90%)**		≤ 21,9 пс в полной ПП, ≤ 780 пс в узкой ПП
Время нарастания (20% -80%)**		≤ 15,6 пс в полной ПП, ≤ 560 пс в узкой ПП
Полоса пропускания (±1 дБ)		от 0 до ≥ 5 ГГц
Коэффициент отклонения (Коткл.)		10 мВ/дел … 250 мВ/дел (на 8 делений полной шкалы с шагом 1-2-5 или 1%): 10-12.5-15-20-25-30-40-50-60- 80-100-125-150-200-250 мВ/дел. При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел.
Погрешность измерения напряжения		± 1,5% (от полной шкалы/ DC gain)
Уровень собственны шумов, с.к.з.		≤ 2,4 мВ макс. в полной ПП (2,2 мВ тип.) ≤ 0,8 мВ макс. в узкой ПП (0,65 мВ тип.)
Диапазон постоянного смещения		±1 В (регулируемое, шаг 10 мВ)
Погрешность установки постоянного смещения		±1,5 мВ ± 1.5% от уст. напряжения смещения (макс.)
Входной импеданс		(50 ± 1) Ом
Максимальное входное напряжение		± 1В
Тип связи по входу		По постоянному току /DC (открытый вход)
Защита от перенапряжения		± 2 В (постоянное + переменное)
Коннектор ВЧ входа		соединитель SMA-типа (розетка), совместим с PC3.5
Временная задержка между каналами		-	≤ 10 пс
Канал горизонтального отклонения
Режимы работы (развертка)		Основная, подсвеченная, задержанная, двойная задержанная
Коэффициент развертки (К разв)		Рабочая часть шкалы – 10 делений: 10 пс/ дел … 5 мкс/ дел (эквивалентное время) 10 нс/дел … 1000 с/дел (реальное время) 100 мс/дел … 1000 с/дел (режим самописца/ Roll)
Число сегментов (режим сегментирования памяти)		2….1024 (межсегментное время 3 мкс)
Погрешность измерения временных интервалов, с.к.з.		±(35 ppm * Tx + 0.1% * Tо + 5 ps)
Регулируемая задержка		0…4,28 с (1 дел. Кразв.- «грубо»/ 0,1 дел. Кразв.- «точно»; 0,01 дел. Кразв. -при ручном вводе или расчетном значении)
Временной сдвиг между каналами (задержка)		-	±50 нс; Шаг уст. 100 пс (грубо) и 10 пс (плавно).
Разрешение		0,2 пс (эквивалентное время)
Синхронизация
Источники синхросигнала		Внутренний прямой (Direct). Внешний прямой (Direct).	Внутренний прямой (от любого канала) или с делителем частоты/ с восст. тактовой частоты. Внешний прямой или с делителем частоты/ с восст. тактовой частоты. Внешний с делителем частоты (Ext. Prescaled)
Виды синхронизации		По фронту (Edge) – любой источник в диапазоне 0…3 ГГц (для Внутр. источника/ Internal)
		-	Divided (с делит. частоты/ 4)
		-	Clock recovery (с восст. такт. частоты): 6.5 МБ/с ... 11,3 ГБ/с
		-	Ext. Prescaled (с дел. частоты): 1 …16 ГГц (200 мВп-п/ синус)
Джиттер синхронизации, скз		1,5 пс + 0,1 ppm от задержки (для Edge, Divided) 2,5 пс +1.0% от интервала + 0,1 ppm от задержки (для Clock recovery)
Режимы запуска развертки		Автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single)
Вход внешней синхронизации		SMA-типа (розетка), 50 Ом, ± 3Впик максимум
Синхровыход		SMA-типа (розетка), 50 Ом, ± 1Впик максимум
Аналого-Цифровое преобразование
Вход внешней синхронизации с делительностью частоты (Ext. Prescaled)		-	SMA (розетка), 50 Ом (± 3Впик макс, закрытый вход/ AC), фикс. уров. «нуля»/ zero volts
Разрешение по вертикали		12 бит (до 16 бит – реж. HighRes)
Частота стробирования	Эквивалентное время	5 Твыб/сек
	Реальное время	500 Мвыб/с
Объем памяти (запись)	Эквивалентное время	500 Б … 0,25 МБ	до 0,125 МБ
	Реальное время	50 Б … 0,25 МБ	до 0,125 МБ
Режимы сбора данных		Обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes)
Режимы дискретизации		Реальное время, эквивалентное время, режим прокрутки, сегментированный режим
Число усреднений		2…4096
Режим выделения огибающей		Минимум, максимум, минимум и максимум одновременно
Маркерные измерения
Тип маркеров		X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
Виды измерений		Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s)
Режимы перемещения маркеров		Раздельный или связанный
Относительные измерения		Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
Автоматические измерения (53 вида / до 10 параметров одновременно)
По вертикали (17)		Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
По горизонтали (18)		Период, Частота, +Длительность, -Длительность, Вр. нарастания, Вр. спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз
Статистические измерения (5)		Текущее, Минимальное, максимальное, среднее значение, среднеквадратическое отклонение (СКО)
Между параметрами (13)		Задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB.
БПФ (5)		Амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ
Определения вершины и основания сигнала		По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).
Пороги		Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %
Границы		Произвольная часть экрана по горизонтали
Режим измерения		Повторяющийся или однократный
Математика
Математические функции		Вычисление и отображение до 4-х математических функций F1…F4 (сигналов)
Maтематические операторы		Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др.
Гистограммы
Окно гистограммы		Вертикальный или горизонтально. Построение внутри любой выбранной области экрана.
Измеряемые параметры		Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.
Маски
Типы масок		Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
Стандартные маски		167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA.
Глазковые диаграммы
Измеряемые сигналы		Автоизмерения параметров NRZ и RZ “глазковых” диаграмм
Измеряемые параметры		Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
Сохранение и вызов сигналов
Управление		Запись и вызов установок, осциллограмм, экранов (Screen).
Сохранение на ПК		Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
Внутренняя память		Запись и вызов до 4-х сигналов (ячейки М1-М4)
Aвтопоиск сигналов		Обеспечивает автоустановку Коэффициент отклонения и напряжения компенсации, Коэффициент развертки и задержки, а также уровня синхронизации
Общие данные
Напряжение питания		12 В ± 5%, (универсальные AC/DC)
Потребляемый ток		1,3 А максимум		1,8 А максимум
Интерфейс		USB 2.0 (совместим с USB 3.0)
Рабочие условия		+5 °C … +40 °C; влажность:5%...80% при 25 °C (без образования конденсата)
Габаритные размеры		114 х 41 х 187 мм		160 х 54 х 225 мм
Масса		370г.		790г.

Комплект поставки АКИП-4133/4А:

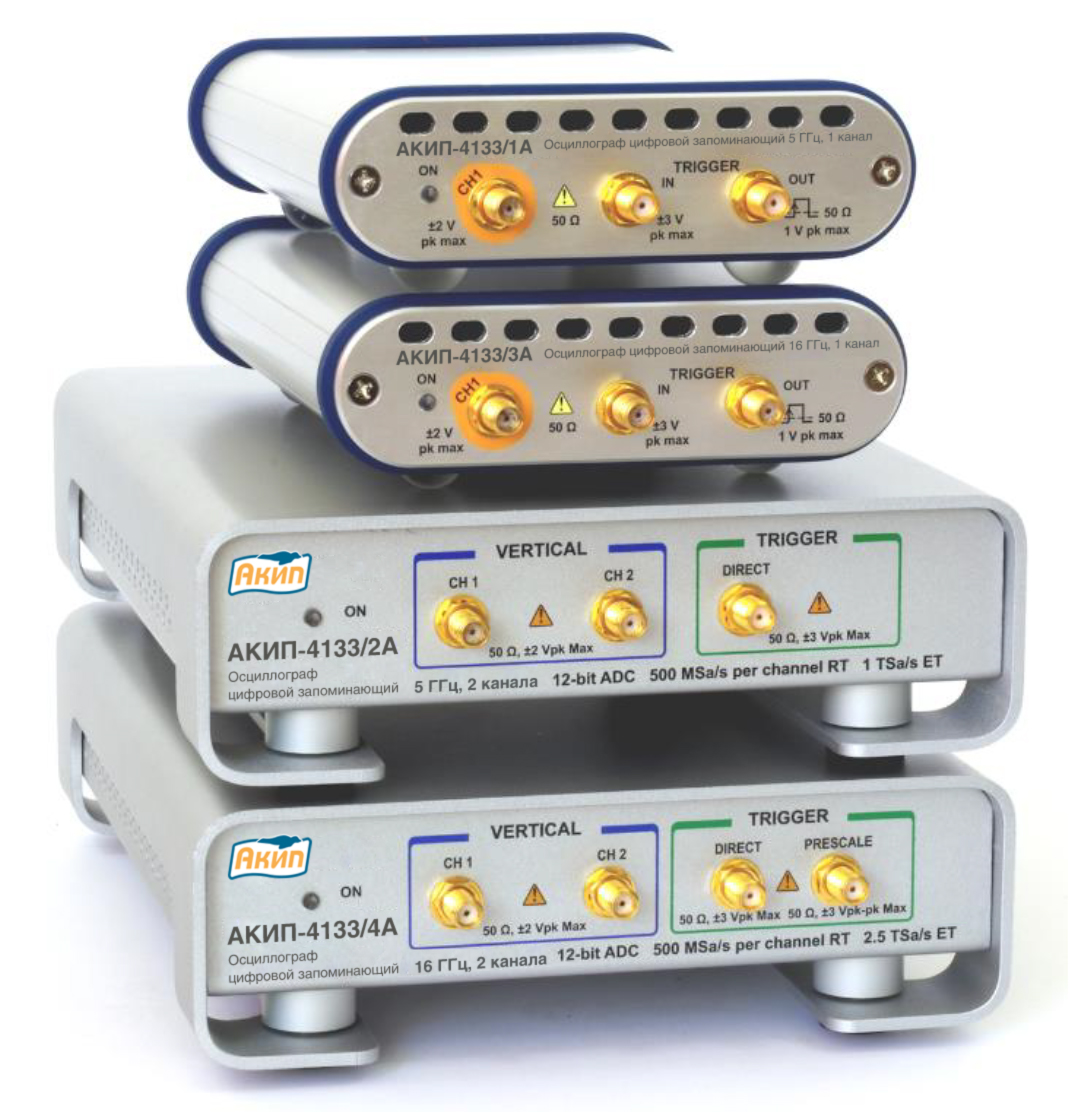

Осциллограф АКИП-4133/4А

0 RUB

неверные логин/пароль



забыли пароль?
Регистрация
