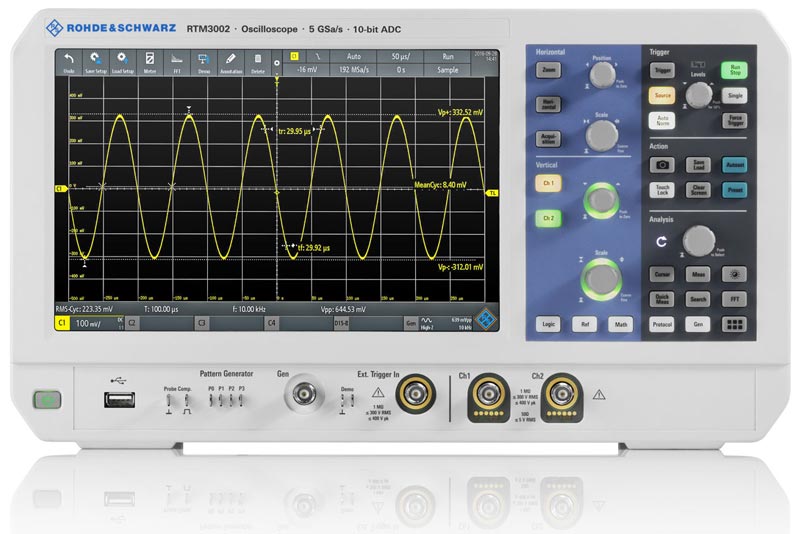

Главной отличительной особенностью этой модели осциллографа Rohde & Schwarz RTM3002 можно назвать 10 битный аналого-цифровой преобразователь собственной разработки. По сравнению с классическим 8-битным АЦП, он обеспечивает четырехкратное улучшение вертикального разрешения. Это гарантирует обнаружение малейших единичных аномалий и отклонений. В базовой комплектации глубина памяти составляет 80 миллионов отсчетов. Опционально этот показатель может быть увеличен до четырехсот. Это в 8 (40) раз больше, чем предоставляет любой другой осциллограф сторонних производителей. Отдельного внимания заслуживает сенсорный экран, которым оборудовано изделие. Он предлагает пользователю интуитивно-понятное управление и позволяет оставлять графические отметки прямо на осциллограмме. А интегрированная подсветка обуславливает комфортные условия работы даже при плохом освещении. При необходимости, Вы также можете использовать функциональные клавиши для навигации по меню. Расположение элементов максимально приближено к предыдущему поколению RTM2000, что позволит сэкономить время на обучение и не вызовет неудобств, если раньше Вам доводилось работать с аппаратурой Роде Шварц. Пользовательский интерфейс был также переработан, были учтены все пожелания заказчиков. Кнопка возврата позволяет отменить последнее выполненное действие, если была допущена ошибка.

RTM3002 - незаменимый помощник при выполнении производственных задач любой сложности

Кроме исследования амплитудных и временных параметров, новинка оснащена функциями, свойственными приборам других категорий. Давайте ознакомимся с ними более подробно.

• При активации опции RTM-K18, Вам станет доступен анализ спектральной составляющей. При этом скорость отклика и возможности тонкой настройки эквивалентны прецизионным анализаторам. Имеется режим построения спектрограммы (зависимость частоты от времени в виде графика), временное стробирование (вывод на дисплей частотной области в заданном интервале) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
• Дополнение RTM-K15 увеличивает объем встроенной памяти до 400 млн точек. Этого более чем достаточно для отладки последовательных шин, архивации и мгновенного доступа к полученным результатам. Она может быть задействована при тестировании по маске, в режиме быстрых измерений или при использовании функции БПФ.
• При установке RTM-B1 (MSO) Вы сможете осуществлять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
• На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTM (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
• При установке RTM-B6, область применения устройства существенно расширяется. Помимо воспроизведения стандартных сигналов, доступна генерация 4 битных последовательностей произвольной формы с максимальной скоростью 50 Мбит/с. Это полностью отвечает требованиям к системам, используемых для проверки каскадов со сложной архитектурой.
• Активация цифрового вольтметра исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.

Технические характеристики осциллографа RTM3002:

Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

100 МГц

Максимальная входная частота для логических каналов

400 МГц

Время нарастания переходной характеристики (расчетное)

3,5 нс

Диапазон значений коэффициента отклонения по вертикали

На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ

Импеданс логические каналы

100 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК)

Диапазон временной развертки

От 0,5 нс/дел до 500 с/дел

Погрешность временной развертки

2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала

Частота дискретизации аналоговые каналы

2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)

Частота дискретизации логические каналы

2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)

Глубина памяти

40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)

Разрешение

10 бит(16 бит в режиме high-resolution)

Скорость обновления

До 64’000 осциллограмм/с

Источники синхронизации

Аналоговые каналы, логические каналы (опционально)

Режимы запуска

Автоматический, ждущий, однократный

Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, A

Автоматические измерения

До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика

Курсорные измерения

Вертикальные, горизонтальные, V-marker

Математическая обработка

17 базовых фунций, БПФ

Тестирование по маске

Тестирование по критерию годен/не годен
