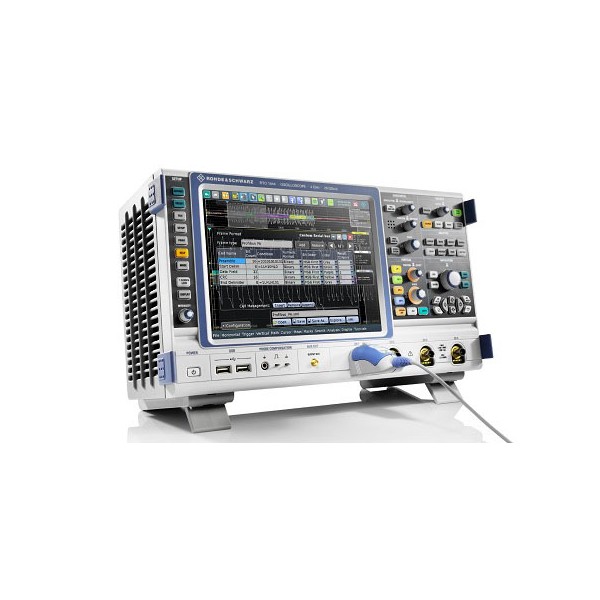

Осциллограф R&S RTE1024 производства известной немецкой компании Rohde & Schwarz представляет собой портативное цифровое устройство настольного типа, предназначенное для испытания, верификации, отладки, исследования и анализа различной радиоэлектронной аппаратуры.

R&S RTE1024 является одним из лучших осциллографов в своём классе, обладает высокой производительностью, отличается высоким немецким качеством, прецизионной точностью измерений с минимальным показателем погрешности, а также непревзойдёнными техническими характеристиками.

R&S RTE1024 оснащён ёмкостным сенсорным ЖК-монитором с диагональю экрана 26,4 см. Монитор данного осциллографа отличается высокой прочностью, устойчивостью к физическим повреждениям, широким угловым обзором и высоким уровнем цветопередачи.

Благодаря встроенной функции «SmartGrid», R&S RTE1024 способен одновременно отображать сразу несколько осциллограмм. При использовании данной технологии сохраняется высокий уровень организации экрана, разбитого на несколько диаграмм.

Наличие режима высокой чёткости (HD-режим), вертикальное разрешение аналого-цифрового преобразователя в 16 бит, максимально низкий уровень собственных шумов, а также ряд других преимуществ осциллографа позволяют пользователю проводить быстрые измерения, получая прецизионно точные результаты.

Функция «QuickMeas» помогает пользователю получать ключевые результаты измерения с помощью нажатия одной кнопки. Если необходимо получить подробную информацию о сигнале, то можно воспользоваться функцией «FingertipZoom» («одно касание пальцем»).

Большой объём встроенной в осциллограф памяти (10 млн отсчётов на канал) и функция «архива» позволяют записывать, хранить и воспроизводить даже самые длинные последовательности сигналов.

R&S RTE1024 отличается уникальной системой синхронизации, включающей в себя следующие виды запуска развёртки: импульс, глитч, длительность импульса, рант, окно, тайм-аут, интервал, крутизна сигнала, шаблон, состояние, заданная последовательность, видеосигнал, ТВ и другие.

Функциональные особенности и технологические преимущества R&S RTE1024:

• Изучение, контроль и измерение временных и амплитудных параметров электрических сигналов;

• Высокая пропускная способность;

• Широкий динамический диапазон;

• Сенсорное управление;

• Высокий уровень частоты дискретизации;

• Множество измерительных функций и прикладных решений;

• Высокоскоростной сбор данных: до 1 000 000 осциллограмм в секунду;

• Построение гистограмм;

• Функция спектрального анализа;

• Масштабирование: подробный анализ захваченных сигналов;

• Быстрый доступ к основным инструментам и настройкам прибора;

• Низкий уровень собственных шумов;

• Математический метод обработки сигналов;

• Быстрое преобразование Фурье;

• Комбинирование режимов сбора данных: повышение разрешения (эквивалентная временная дискретизация, интерполяция) и децимация/прореживание (отсчёт, пиковый детектор, среднеквадратичное значение, высокое разрешение);

• Функция MaskTest («тест по маске»): отслеживание изменений сигналов, сравнение предварительно настроенной макси с сигналом;

• Режим «отмены/восстановления»: быстрое исправление ошибок.

Технические характеристики Осциллографа R&S RTE1024:

Время нарастания переходной характеристики (расчетное)

< >

Импеданс аналоговые каналы

50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)

Максимальное входное напряжение

на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)

Диапазон временной развертки

от 50 пс/дел до 50 с/дел

Погрешность временной развертки

+/- 5·10 -6

Глубина памяти

10/40 млн. точек

Источники синхронизации

по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео опционально:I 2 C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I

Диагональ

10,4

Разрешение

1024х768

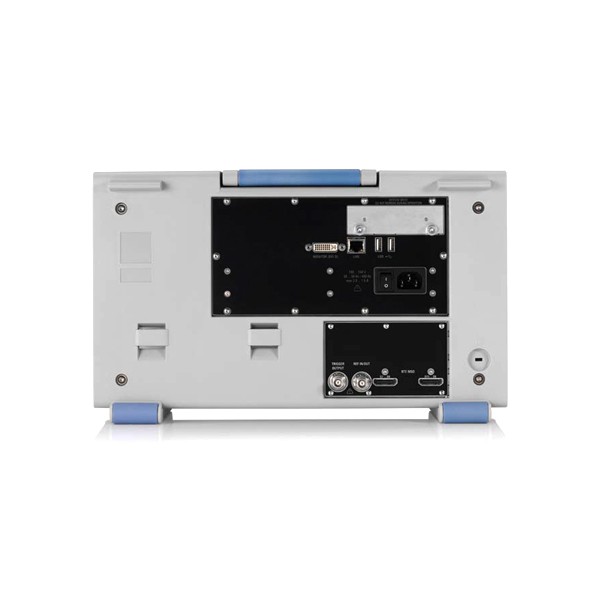

Интерфейсы

USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)

Размеры

427 × 249 × 204
