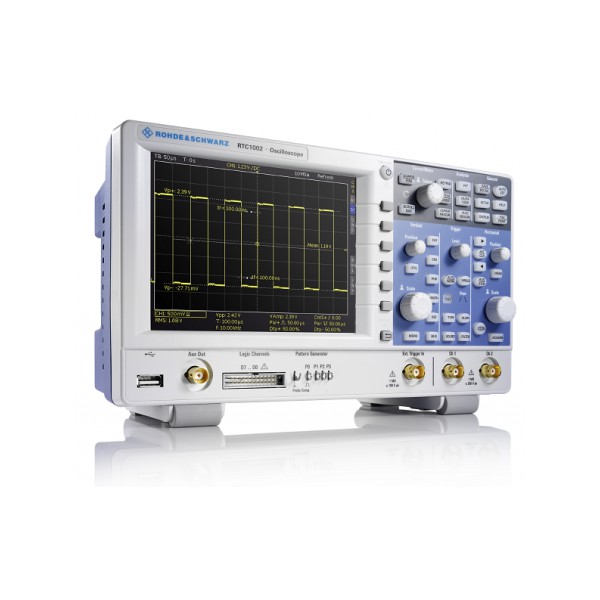

RTC1002 - многофункциональность:

Давайте рассмотрим особенности новинки более детально. Главным отличием всей линейки RTC1000 является 8-битный АЦП, разработанный специалистами Роде Шварц. Он обуславливает низкий уровень шума и частоту дискретизации, равную 2 млрд отсчетов в секунду. Это рекордный показатель для этого класса. В тандеме с оптимизированным программным обеспечением это гарантирует полную совместимость с аппаратной частью и минимальное время отклика. Помимо наблюдения за временными и амплитудными характеристиками, новинка объединяет в себе функции других приборов. Ознакомимся с некоторыми из них более подробно.

• Осциллограф. Благодаря сверхвысокой частоте семплирования и большому объему интегрированной памяти любые исследования становится простой задачей. При этом Вы не пропустите ни одного важного события. Скорость обновления экрана, достигающая 10 000 осциллограмм в секунду, способствует обнаружению даже редких единичных отклонений. Технология QuickView и поддержка быстрого преобразования Фурье обуславливают мгновенную обработку накопленной информации, а автоматическое выполнение математических операций упрощает составление отчетов.

• Логический анализатор. Расширение RTC-B1 добавляет возможность работать со смешанными сигналами, или просто MSO на 8 дополнительных каналах. Это позволяет решать широкий круг задач, связанных с ремонтом и калибровкой вычислительной техники. Например, Вы без особого труда определите интервал задержки между входом и выходом аналого-цифрового преобразователя.

• Тестирование интерфейсов передачи данных. На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTC (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.

• Синтезатор последовательностей. При установке RTC-B6, область применения RTC1002 существенно расширяется. Помимо воспроизведения сигналов стандартной формы, доступна генерация 4 битных последовательностей произвольного вида с максимальной скоростью 50 Мбит/с. Этого более чем достаточно для проверки и отладки каскадов со сложной архитектурой.

• Цифровой вольтметр. Активация подобной функции исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.

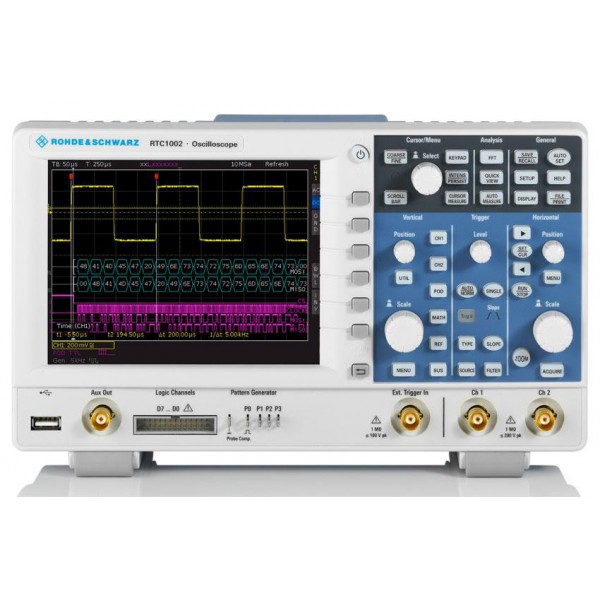

Отдельного внимания заслуживает ЖК-дисплей, которым оснащено устройство. Диагональ 6,5 дюймов и разрешение 640x480 пикселей обеспечивает непревзойденное качество изображения, а фоновая подсветка гарантирует комфортные условия работы даже при отсутствии освещения. Воспользовавшись USB портом на фронтальной панели, Вы сможете самостоятельно обновлять встроенное ПО, а также сохранять на съемный носитель полученные результаты и пользовательские настройки.

Технические характеристики RTC1002:
