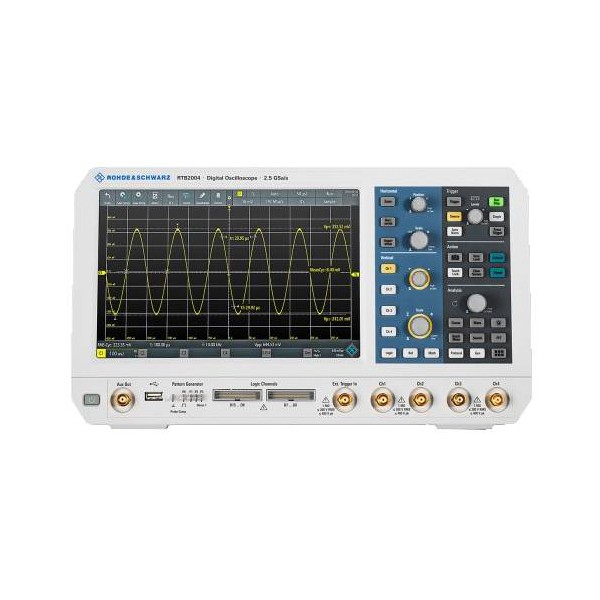

Цифровой осциллограф Rohde & Schwarz RTB2K-COM2 – это эффективный двухканальный инструмент для повседневного использования, который поставляется в расширенной комплектации. Ориентированный на техников и инженеров, он может использоваться также и для обучения, для чего предусмотрен соответствующий режим. Наличие встроенных средств измерения, генерирования и анализа сигналов существенно упрощает выполнение работ.

Основные особенности цифрового осциллографа Rohde & Schwarz RTB2K-COM2:

• Меньшее время нарастания переходных характеристик при увеличенной до 300 МГц рабочей полосе пропускания.

• Захват сигналов полной формы на больших временных интервалах благодаря памяти на 160 млн отсчетов.

• Сравнение и анализ предыдущих выборок с использованием встроенных средств.

• Для работы со смешанными сигналами предусмотрен режим MSO с задействованием 16 цифровых входов.

• Задание сигналов требуемой формы и тестовых последовательностей осуществляется встроенным ARB-генератором.

• Тестирование цифровых устройств, компьютерного и телевизионного оборудования, автомобильной электроники за счет расширенной системы цифрового запуска.

• Дистанционное считывание показаний и управление через USB и LAN.

Чувствительность до 1 мВ/дел является наиболее высокой для приборов подобного класса. Стоит отметить, что такая чувствительность достигнута без принудительного сужения полосы пропускания или задействования программных методов увеличения. Цифровой осциллограф Rohde & Schwarz RTB2K-COM2 точно отображает форму даже низкоуровневых сигналов, благодаря минимальному показателю собственных шумов и использованию нового 10-битного АЦП.

Крупноразмерный сенсорный экран 10.1” значительно облегчает наблюдение – на нём легко различаются все мельчайшие подробности осциллограмм. Экран воспринимает "смартфонные жесты" и дополнительно отображает панели управления и настройки для быстрого доступа.

Опции, которыми снабжается цифровой осциллограф Rohde & Schwarz RTB2K-COM2, существенно повышают функциональность прибора. По своим возможностям он сходен с приборами более высокого класса. Эта модель подходит не только для сервисных нужд и решения образовательных задач, но и может использоваться в индустриальных и исследовательских целях.

Технические характеристики Rohde & Schwarz RTB2K-COM2:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

70 МГц

• Максимальная входная частота для логических каналов

300 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

• Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

2,5x10-6

• Частота дискретизации аналоговые каналы

2,5 ГВыб/с с чередованием

• Частота дискретизации логические каналы

1,25 ГВыб/с

• Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

• Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения
• Амплитудные и временные
• Математическая обработка

сложение, вычитание, умножение, деление, БПФ

• Тестирование по маске

тестирование по критерию годен/не годен;

• Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

• Разрешение

1280х800 пикселей (WXGA)

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152
