Максимальная разрешающая способность по вертикали

Основное преимущество осциллографа RTB2004 - это 10-разрядный аналого-цифровой преобразователь собственной разработки. Он гарантирует высочайшее качество обработки при предельном разрешении и обеспечивает четырехкратное улучшение изображения в сравнении с конкурентами. Напомним, что решения других производителей комплектуются 8-битными АЦП. Улучшенные технические характеристики обуславливают получение более четкой осциллограммы на выходе и обнаружение даже незначительных отклонений. Это очень важно, например, при исследовании характеристик импульсных источников питания, так как напряжение на регулирующем приборе должно быть установлено и в период включения, и при отключении в интервале одной выборки. Разрешающая способность в подобной ситуации играет большую роль. Помимо современного процессора, стоит отметить чувствительность, достигающую 1 мВ/дел. Такой показатель смогут демонстрировать и аналоги, но жертвуя при этом максимальной полосой пропускания. А RTB2004 способен выводить на монитор все текущие параметры даже при чувствительности 1 мВ/дел, оставляя тем самым конкурентов далеко позади. Помимо этого, он способен определять уровень сигнала с минимальной погрешностью даже при низкой вертикальной развертке. Это стало возможным благодаря использованию продвинутых преобразователей и малошумящих входных каскадов.

Захват больших интервалов без влияния на полосу пропускания

Объем памяти, которым оснащено устройство, является рекордным для цифровых осциллографов этой ценовой ниши. По умолчанию доступно 10 млн отсчетов на каждый из входов, а при активации режима чередования - эта величина увеличивается до двадцати миллионов. Это в десять раз больше, чем предлагает любой из аналогов других производителей. Столь огромный показатель дает возможность осуществлять более продолжительный захват сигнала даже при самой высокой частоте дискретизации. При установке дополнительной опции RTB-K15 пользователь сможет производить более продолжительную запись. Например, при исследовании протоколов I2C или SPI, информация может быть захвачена на временном отрезке от нескольких секунд или минут. Изменяемый размер сегмента позволяет оптимально использовать всю свободную память, которая составляет 160 миллионов отсчетов. Это эквивалентно 13000 записей. Вы также можете анализировать ранее полученные результаты, применяя доступные варианты обработки, например, тестирование по маске или БПФ. При поиске неисправностей лучше всего использовать осциллограф с высокой частотой дискретизации. Для большинства задач, решаемых специалистами различных отраслей, требуется длительный сбор информации. R&S RTB2004 поддерживает периодичность семплирования до 2,5 млрд выборок в секунду, что обеспечивает быстрый поиск и локализацию неисправности.

Сенсорный дисплей - удобное управление и мгновенный доступ к измерительным функциям

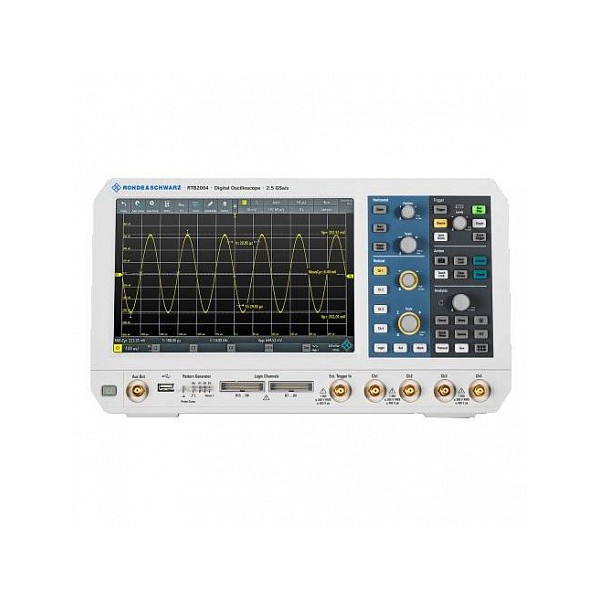

Как было сказано выше, осциллограф R S RTB 2004 оснащен емкостным ЖК-дисплеем с диагональю более десяти дюймов. Благодаря разрешению матрицы 1280 на 800 пикселей достигается непревзойденная четкость изображения и комфортная работа даже в условиях плохой освещенности. Вам больше не нужно нажимать несколько клавиш для выполнения того или иного действия. Регулировка осей, перемещение осциллограммы или ее масштабирование осуществляется простым касанием. Еще одним нововведением является возможность оставлять комментарии и помечать проблемные области прямо на экране. Поддержка популярных интерфейсов передачи данных обуславливает быстрое сохранение результатов и сопряжение с персональным компьютером. Подводя итоги, подчеркнем, что новинка Роде и Шварц представляет собой отличный инструмент для лабораторий высших учебных заведений, а также для ремонта разнообразной электронной техники.

Технические характеристики осциллографа Rohde & Schwarz RTB2004:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

70 МГц

• Максимальная входная частота для логических каналов

300 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

• Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

2,5x10 -6

• Частота дискретизации аналоговые каналы

1,25 ГВыб/с 2,5 ГВыб/с с чередованием

• Частота дискретизации логические каналы

1,25 ГВыб/с

• Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S RTB-K15)

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

• Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения
• Амплитудные и временные
• Математическая обработка

сложение, вычитание, умножение, деление, БПФ

• Частотомер Разрядность: Диапазон частот
• Измерения: частота, период Разрешение: 6 разрядов;
• Тестирование по маске
• тестирование по критерию годен/не годен;
• Генератор тестовых последовательностей

4 бит I2C, SPI, UART and CAN/LIN

• Цифровой вольтметр Разрядность: Типы измерений:
• Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз
• Разрешение

1280х800 пикселей (WXGA)

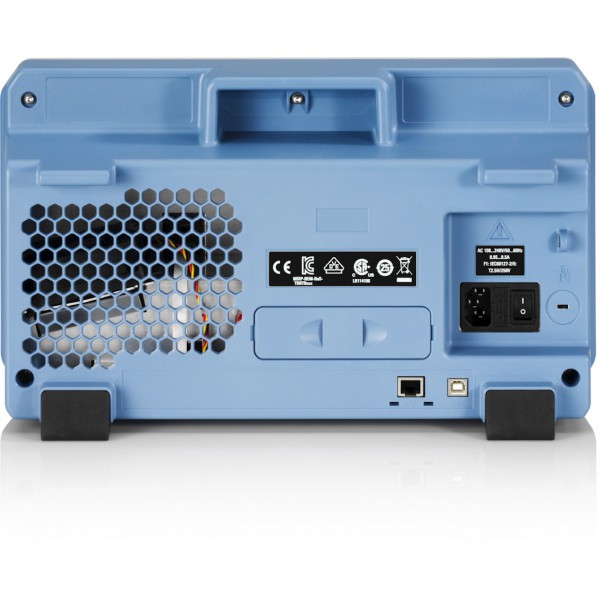

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152
