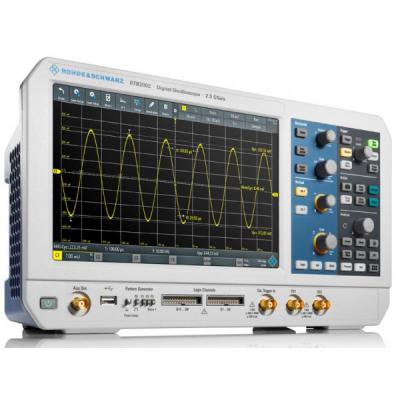

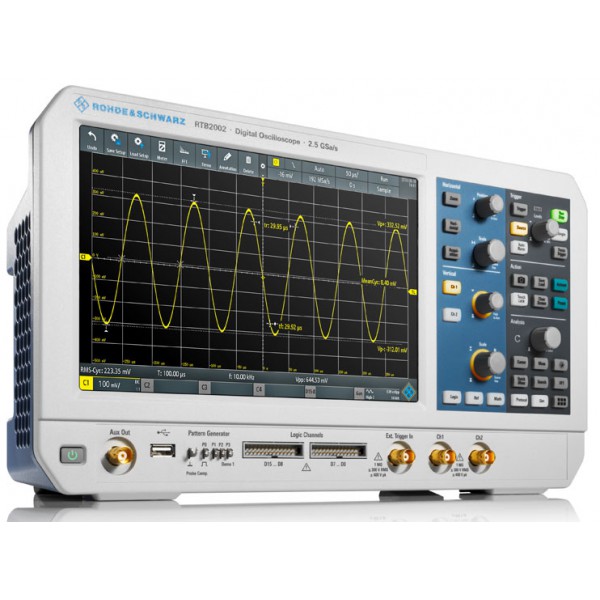

Представляем Вашему вниманию новинку от известной компании Rohde & Schwarz - высокоточный цифровой осциллограф RTB2002. Главной отличительной особенностью данной модели является сочетание высокой точности, богатого набора измерительных функций и компактных габаритов - глубина корпуса R&S RTB2002 составляет всего 150 миллиметров. Еще одной отличительной чертой осциллографа R S RTB2002 является сенсорный дисплей диагональю более 10 дюймов. Подобный размер дисплея характерен только для приборов топ - класса.

Функциональные особенности и технологические преимущества RTB2002:

• При необходимости полоса пропускания может быть расширена путем установки программных опций;

• Опционально доступен режим смешанных сигналов;

• Показатель чувствительности составляет 1 мВ/дел.;

• Высокоточная система сбора данных с возможностью архивирования;

• Интегрированный вольтметр с разрядностью 3 знака;

• Диагональ сенсорного дисплея составляет 10 дюймов;

• Встроенный шестиразрядный частотомер;Разрешение по вертикали составляет 10 бит;

• Небольшие габариты и сравнительно малый вес (всего 2,5 кг);

• Интегрированный генератор кодовых последовательностей и генератор функций (до 25 МГц);

• Поддержка стандартных математических функций;

• Опционально доступны функции синхронизации и декодирования данных пользовательских интерфейсов.

Технические характеристики осциллографа RTB2002:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

70 МГц

• Максимальная входная частота для логических каналов

300 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

• Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

2,5x10 -6

• Частота дискретизации аналоговые каналы

1,25 ГВыб/с 2,5 ГВыб/с с чередованием

• Частота дискретизации логические каналы

1,25 ГВыб/с

• Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S RTB-K15)

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

• Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения

Амплитудные и временные

• Математическая обработка

сложение, вычитание, умножение, деление, БПФ

• Частотомер Разрядность: Диапазон частот

Измерения: частота, период Разрешение: 6 разрядов;

• Тестирование по маске

тестирование по критерию годен/не годен;

• Генератор тестовых последовательностей

4 бит I2C, SPI, UART and CAN/LIN

• Генератор сигналов специальной формы

Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек

• Цифровой вольтметр Разрядность: Типы измерений:

Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз

• Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

• Разрешение

1280х800 пикселей (WXGA)

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152
