Главной отличительной особенностью всей серии RTA является 10 битный аналого-цифровой преобразователь собственной разработки Роде Шварц. По сравнению с классическим 8 битным АЦП, он демонстрирует четырехкратное увеличение вертикального разрешения, что гарантирует обнаружение даже единичных аномалий и отклонений. Еще одно весомое отличие - объем встроенной памяти. В стандартной комплектации он составляет 1 миллион точек. Это в восемь раз больше, чем могут предложить аналогичные решения сторонних производителей. Благодаря этому, уже в базовом комплекте поставки присутствует функция архивации, которая способствует длительному захвату временных интервалов.

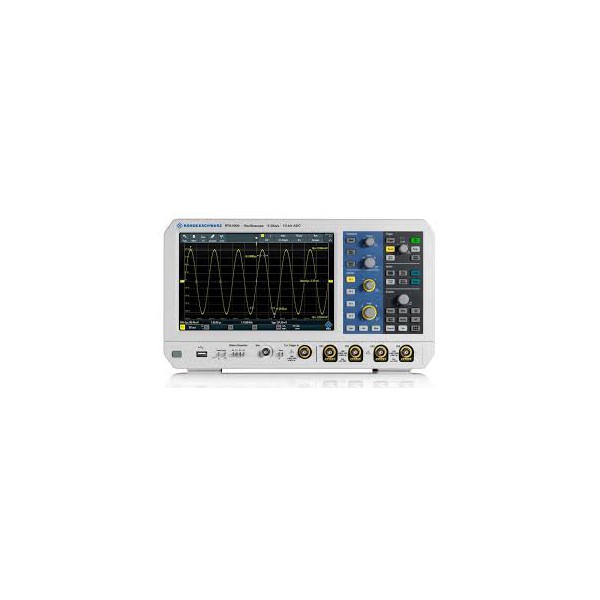

RTA4004 - флагманский инструмент для тестирования и отладки промышленной техники

Отдельного внимания заслуживает графический интерфейс, который был полностью переработан в соответствии с пожеланиями заказчиков. В то же время, расположение элементов управления максимально приближено к предыдущему поколению. Поэтому, если раньше Вам приходилось работать с аппаратурой R&S, Вы сразу же освоитесь. Клавиша "возврат" производит отмену последнего выполненного действия, если была допущена ошибка. Как и все современные модели осциллографов, новинка оснащена емкостным дисплеем диагональю более десяти дюймов. Это обеспечивает непревзойденное качество изображения и открывает доступ ко всем функциям без использования кнопок. Сенсорный экран также позволяет оставлять отметки прямо на полученной осциллограмме, что упрощает документирование и составление отчетов.

Кроме исследования временных и амплитудных показателей, прибор предлагает пользователю ряд других необходимых технологий. После интеграции соответствующих расширений Вам станет доступно следующее:

• RTA-K18: дополнение превращает изделие в полноценный анализатор спектральной составляющей с поддержкой гибкой регулировки параметров и быстрым временем отклика. Имеется режим построения спектрограммы (зависимости частоты от времени в виде графика), t - стробирование (отображение частотной области в заданном отрезке) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).

• RTA-B1: опция дает возможность выполнять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.

• RTA-B6: синтезатор последовательностей пилообразной, синусоидальной, прямоугольной и случайной формы до 25 Мегагерц.

• RTA-K1, RTA-K2, RTA-K3 осуществляют запуск и декодирование CAN, LIN, UART, RS-232, RS-422, RS-485 и других шин.

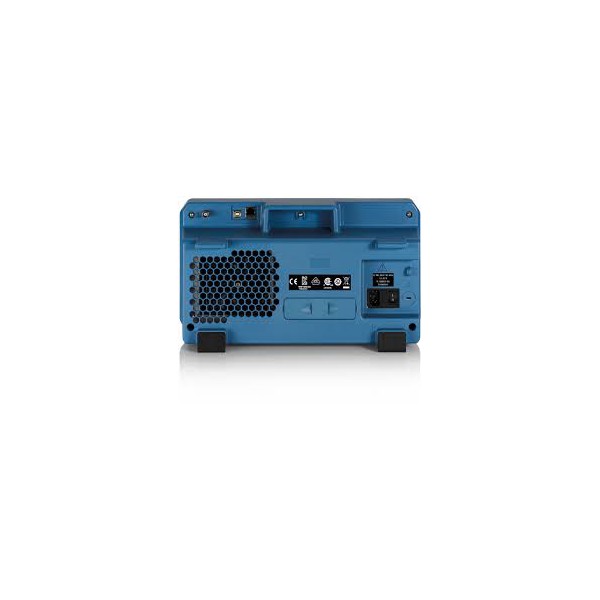

Наличие USB порта на фронтальной панели обуславливает простое обновление программного обеспечения, а также сохранение пользовательских настроек и результатов измерений на съемный носитель. Благодаря совместимости с Ethernet и Wi-Fi (требуется адаптер), Вы можете установить сопряжение с персональным компьютером или подключить его к ЛВС или сети интернет. Это обеспечивает удаленное изменение всех параметров устройства, редактирование сценариев включения и постоянный контроль над прибором. Поддерживаются все версии HTML браузеров, поэтому нет необходимости в установке дополнительного ПО.

Технические характеристики Rohde & Schwarz RTA4004:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

400 МГц

• Время нарастания переходной характеристики (расчетное)

1,75 нс

• Диапазон значений коэффициента отклонения по вертикали

На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел

• Импеданс аналоговые каналы

50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ

• Импеданс логические каналы

100 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

От 0,5 нс/дел до 500 с/дел

• Погрешность временной развертки

+/-0,5x10-6 после калибровки, +/-1x10-6 в течение калибровочного интервала

• Частота дискретизации аналоговые каналы

2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)

• Частота дискретизации логические каналы

2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)

• Глубина памяти

100 млн. точек на канал / 200 млн. точек с чередованием до 1 млрд. точек сегментированной памяти

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

До 64’000 осциллограмм/с

• Источники синхронизации

Аналоговые каналы, логические каналы (опционально)

• Режимы запуска

Автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, A

• Автоматические измерения

Более 30 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика

• Курсорные измерения

Вертикальные, горизонтальные, V-marker

• Математическая обработка

21 базовых фунций, БПФ

• Тестирование по маске

Тестирование по критерию годен/не годен;

• Диагональ

Емкостной цветной сенсорный, диагональ 10.1 дюймов

• Разрешение

1280х800 пикселей (WXGA)

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152 мм
