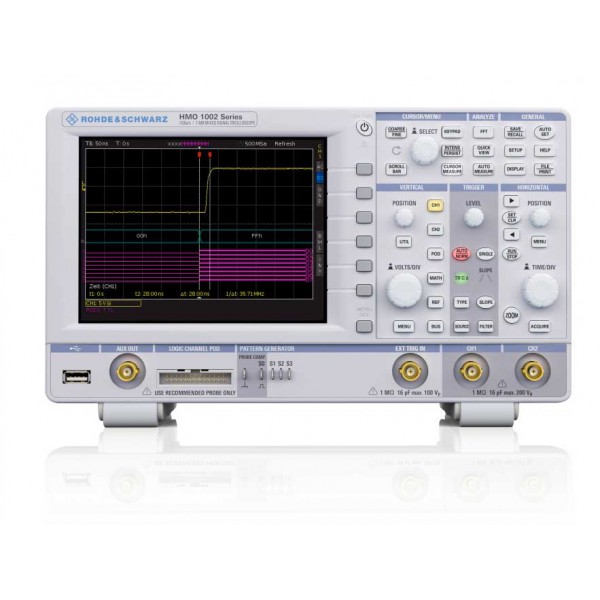

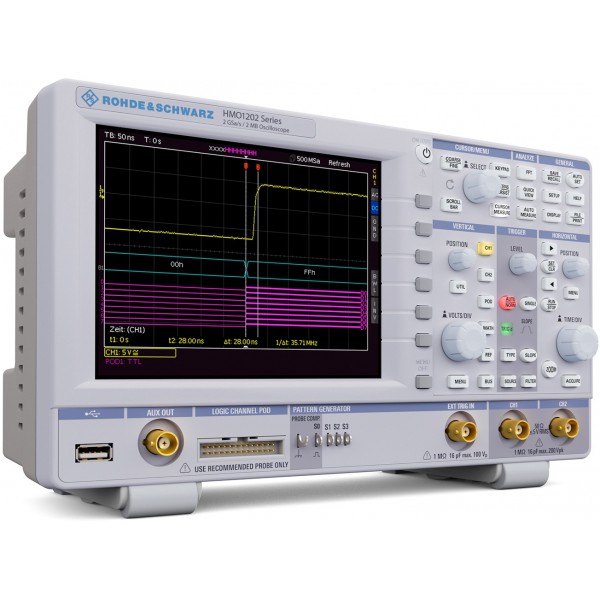

Цифровой осциллограф R&S HMO1102 производства известной компании Rohde & Schwarz представляет собой инновационный измерительный инструмент настольного типа, предназначенный для изучения, контроля и определения основных параметров (временных и амплитудных) электрических величин. Главными техническими показателями являются два входных канала и частотный диапазон в 50 МГц.

Прибор отлично подходит для использования в научно-исследовательских, прикладных и лабораторных целях. Разработка Роде и Шварц - идеальный помощник инженеров во время проведения исследований, тестирования, испытаний и отладок различных радиоэлектронных устройств.

Осциллограф HMO 1102 сочетает в себе целый ряд нововведений и преимуществ, отличается немецким качеством, прецизионной точностью результатов, сверхвысокой скоростью накопления данных, усовершенствованной технологией включения развёртки (синхронизации) и регистрации сигналов.

Функциональные особенности и технологические преимущества HMO1102:

• Высокоскоростной сбор данных: до 10 000 отсчетов в секунду;

• Большой объём внутренней памяти: до одного млн точек на канал;

• Высокая пропускная способность с возможностью расширения (опционально);

• Возможность работы с MSO;Ускоренное декодирование сигналов последовательных шин;

• Сегментация памяти;

• Максимальный показатель частоты дискретизации в своей классе;

• Уникальная система запуска: фронт и/или спад, длительность импульсов, видеосигнал, логическое условие, событие, последовательная шина и др.;

• Три режима запуска: однократный, ждущий и автоматический;

• Удобный анализ осциллограмм («Zoom») - увеличение 50000:1;

• До 28 видов измерений;

• Режим курсорных измерений;

• Интуитивно-понятная навигация с помощью маркеров;

• Проверка по маске на критерий pass/ fail;

• Математический метод обработки полученных результатов;

• Анализирование спектральной составляющей с применением быстрого преобразования Фурье;

• 256 уровней интенсивности изображения;Встроенное программное обеспечение;

• Совместимость со многими интерфейсами передачи информации: сопряжение с ПК;

• Широкий выбор подключаемых пробников и аксессуаров;

• Интуитивно понятное управление;

• Портативный корпус, современная эргономика и дизайн;

• Относительно небольшая масса.

• Многофункциональная лицевая панель: цветной высококонтрастный ЖК-монитор с диагональю экрана 16,5 см, клавиши, специальные разъёмы, поворотные переключатели.

Технические характеристики R&S HMO1102:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

50 МГц

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

50 МГц

• Максимальная входная частота для логических каналов

350 МГц

• Время нарастания переходной характеристики (расчетное)

<7 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 10 В/дел

• Импеданс аналоговые каналы

1 МΩ, 16 пФ +/-2 пФ

• Импеданс логические каналы

100 кΩ, 4 пФ

• Максимальное входное напряжение

200 В пик

• Диапазон временной развертки

от 2 нс/дел до 50 с/дел

• Погрешность временной развертки

50×10 -6

• Функция ZOOM

до 50’000:1

• Частота дискретизации аналоговые каналы

2 х 500 МВыб/с или 1 х 1 ГВыб/с

• Частота дискретизации логические каналы

8 х 500 МВыб/с

• Глубина памяти

2 х 500 кТочек или 1 х М ГТочек

• Разрешение

8 бит (до 16 бит в режиме HiRes)

• Скорость обновления

до 10’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

• Автоматические измерения

28 измерений, разбитых по категориям амплитуд и времени

• Курсорные измерения

амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор

• Математическая обработка

сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул

• Частотомер Разрядность: Диапазон частот

5 знаков от 0,5 Гц до 50/70/100 МГц

• Тестирование по маске

тестирование по критерию годен/не годен; создание пользовательских масок и реакций на событие

• Устанавливаемые параметры

центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали

• Форматы отображения

dBm, dBV, Vrms

• Источники БПФ

все аналоговые каналы

• Генератор тестовых последовательностей

прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности

• Генератор сигналов специальной формы

DC, синус, прямоугольник, треугольник/пила, импульс

• Цифровой вольтметр Разрядность: Типы измерений:

3 знака DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor

• Диагональ

16,5 см (6,5 дюймов)

• Разрешение

640х480 пикселей (VGA)

• Цветовая схема

256 цветов

• Интерфейсы

Ethernet (RJ-45)/USB-host (тип В)

• Размеры

285×175×140
