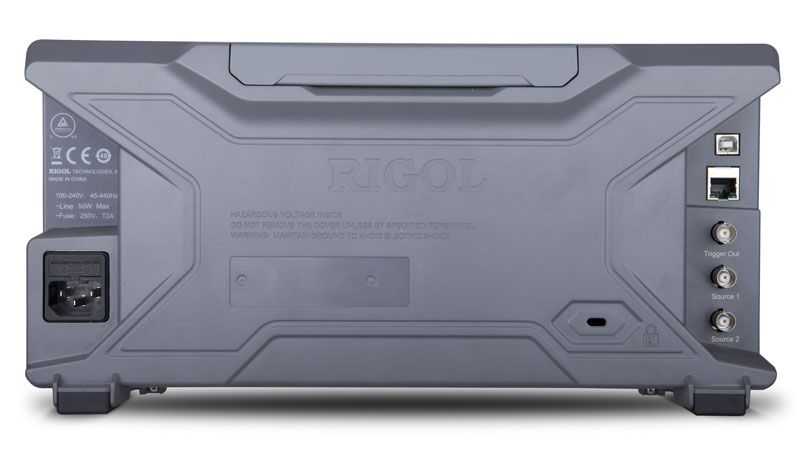

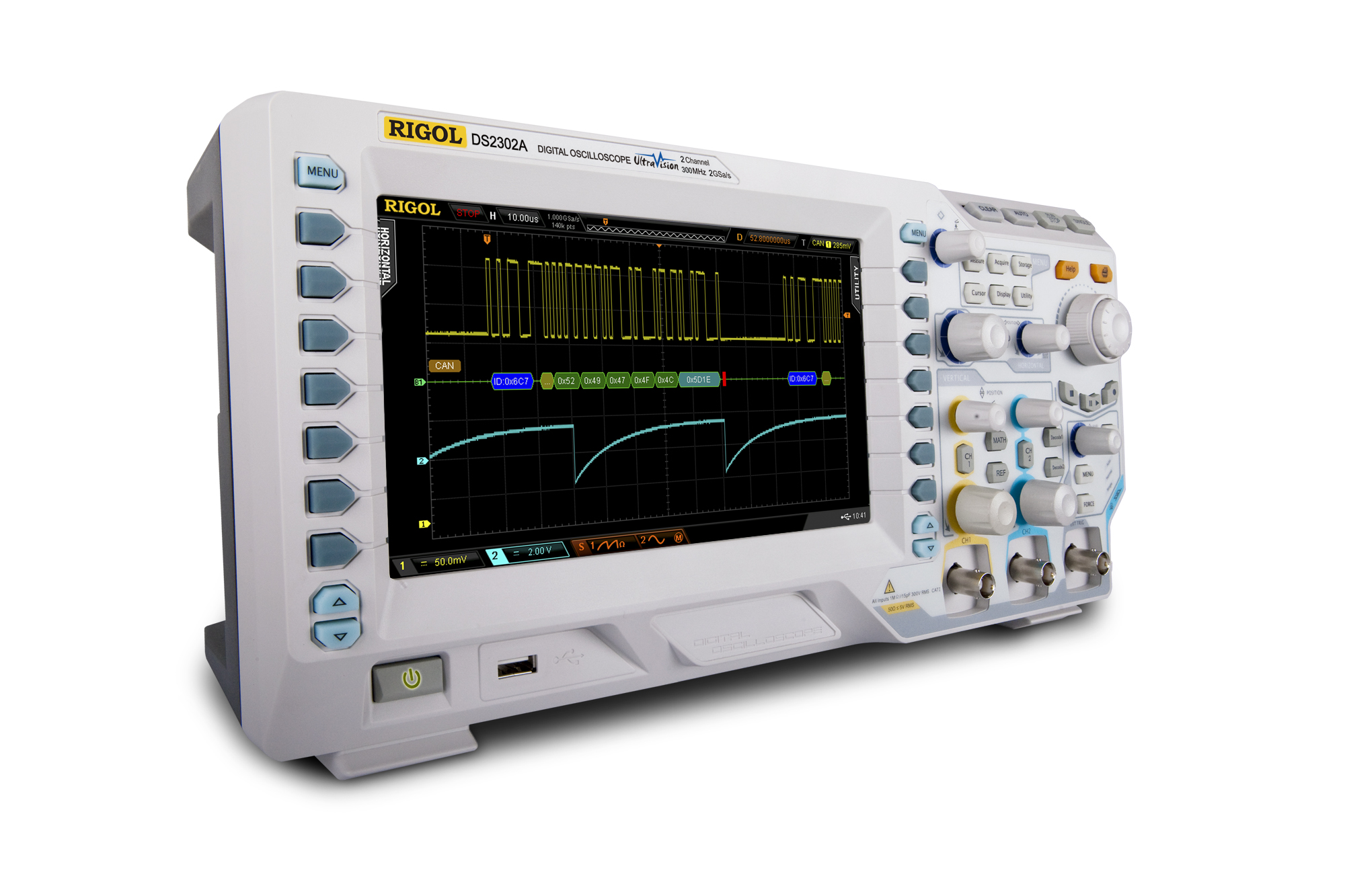

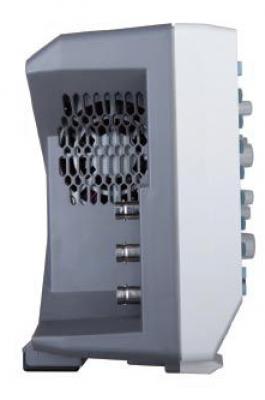

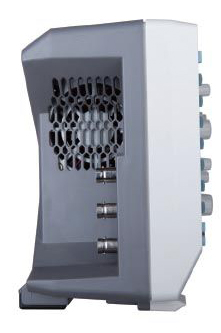

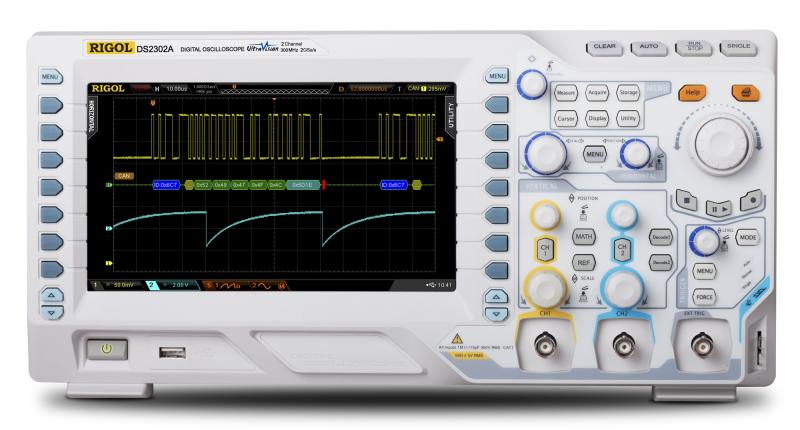

Цифровой осциллограф Rigol DS2302A

Цифровой осциллограф Rigol DS2302A отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.

Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol DS2302A особо привлекательным для разработки и отладки цифровых устройств.

Технические характеристики:

• 2 аналоговых канала

• Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал)

• Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция

• Входной импеданс: 1 МОм, 50 Ом

• Скорость захвата 50000 осц/сек

• 256 градаций яркости

• Расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB.

• UltraVision

• Курсорные измерения

• 24 автоизмерения

• Матем. функции

• БПФ

• Интерполятор: линейный, Sin(x)/x

• Усреднение

• Пиковый детектор (500 пс)

• Покадровый регистратор (65000 кадров)

• Самописец

• Тестирование в пределах Pass/Fai

• Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.

• Выход синхронизации

• Интерфейс: USB-host, USB-device, LAN

• Дисплей: 20 см (8"), цветной, TFT, 800 х 480.

• Вес: 3,9 кг.

• Размеры: 361,6 x 179,6 x 130.8 мм.

Комплект поставки:

• осциллограф

• осциллографические щупы – 2 шт.

• сетевой кабель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные аксессуары и опции:

• комплект для монтажа в стойку RM-DS2000A

• адаптер USB-GPIB

• пассивный пробник RP2200

• пассивный пробник RP3300A

• высоковольтный пробник RP1300H

• токовый пробник RP1001C

• токовый пробник RP1002C

• токовый пробник RP1003C

• токовый пробник RP1004C

• токовый пробник RP1005C

• блок питания для токовых пробников RP1000P

• дифференциальный высоковольтный пробник RP1025D

• дифференциальный высоковольтный пробник RP1050D

• дифференциальный высоковольтный пробник RP1100D

• адаптер 50 Ом RT50J

• опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A

• опция расширенного запуска AT-DS200A

• опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A

• опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A

• Опция для анализа источников питания Ultra Power Analyzer UPA-DS
