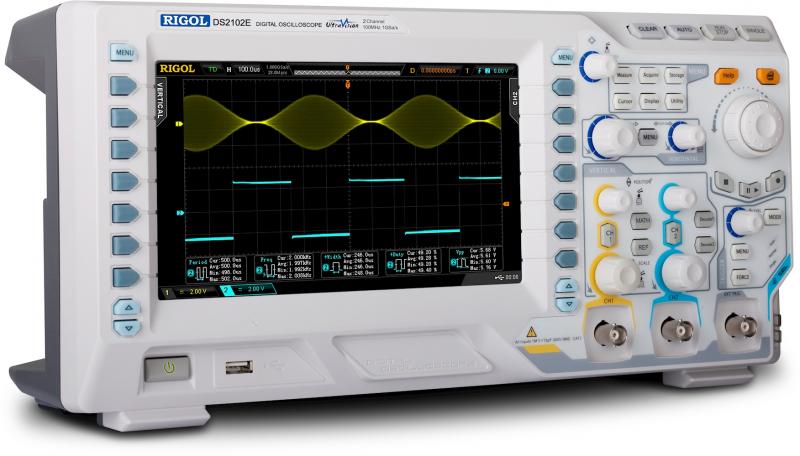

Цифровой осциллограф Rigol DS2102E

Цифровой осциллограф Rigol DS2102E обладает преимуществами, среди которых можно выделить низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI, CAN, LIN и др.), большую длину записи осциллограммы, превосходную скорость захвата осциллограмм, удобную навигацию по захваченному сигналу.

Технические характеристики:

• 2 канала

• Полоса пропускания - 100 МГц.

• Частота дискретизации - 1 Гвыб/с на канал

• Макс. память - 28 М на канал

• Входной импеданс: 1 МОм или 50 Ом. Скорость захвата 50000 осц/сек.

• 256 градаций яркости

• Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB, CAN, LIN.

• UltraVision

• Курсорные измерения. 24 автоизмерения

• Матем. функции

• БПФ

• Интерполятор: линейный, Sin(x)/x.

• Усреднение

• Пиковый детектор (500 пс)

• Покадровый регистратор (65000 кадров)

• Самописец

• Тестирование в пределах Pass/Fail.

• Выход синхронизации

• Интерфейс: USB-host, USB-device, LAN.

• Дисплей: 20 см (8"), цветной, TFT, 800 х 480.

• Вес: 3,8 кг.

• Размеры: 361,6 x 179,6 x 130.8 мм.

Комплект поставки:

• осциллограф

• осциллографические щупы – 2 шт.

• сетевой кабель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные аксессуары и опции:

• комплект для монтажа в стойку RM-DS2000A

• адаптер USB-GPIB

• сумка для переноски BAG-G1

• пассивный пробник PVP2350

• пассивный пробник RP3500A

• высоковольтный пробник RP1300H

• токовый пробник RP1001C

• токовый пробник RP1002C

• токовый пробник RP1003C

• токовый пробник RP1004C

• токовый пробник RP1005C

• блок питания для токовых пробников RP1000P

• дифференциальный высоковольтный пробник RP1025D

• дифференциальный высоковольтный пробник RP1050D

• дифференциальный высоковольтный пробник RP1100D

• высоковольтный пробник RP1010H

• высоковольтный пробник RP1018H

• адаптер 50 Ом RT50J

• опция расширенного запуска AT-DS2000A

• опция декодирования сигналов последовательных шин I²C, RS-232, SPI SD-DS2000A

• опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A

• комплект опций расширенного запуска и декодирования BND-DS2000A

• опция для анализа источников питания Ultra Power Analyzer UPA-DS
