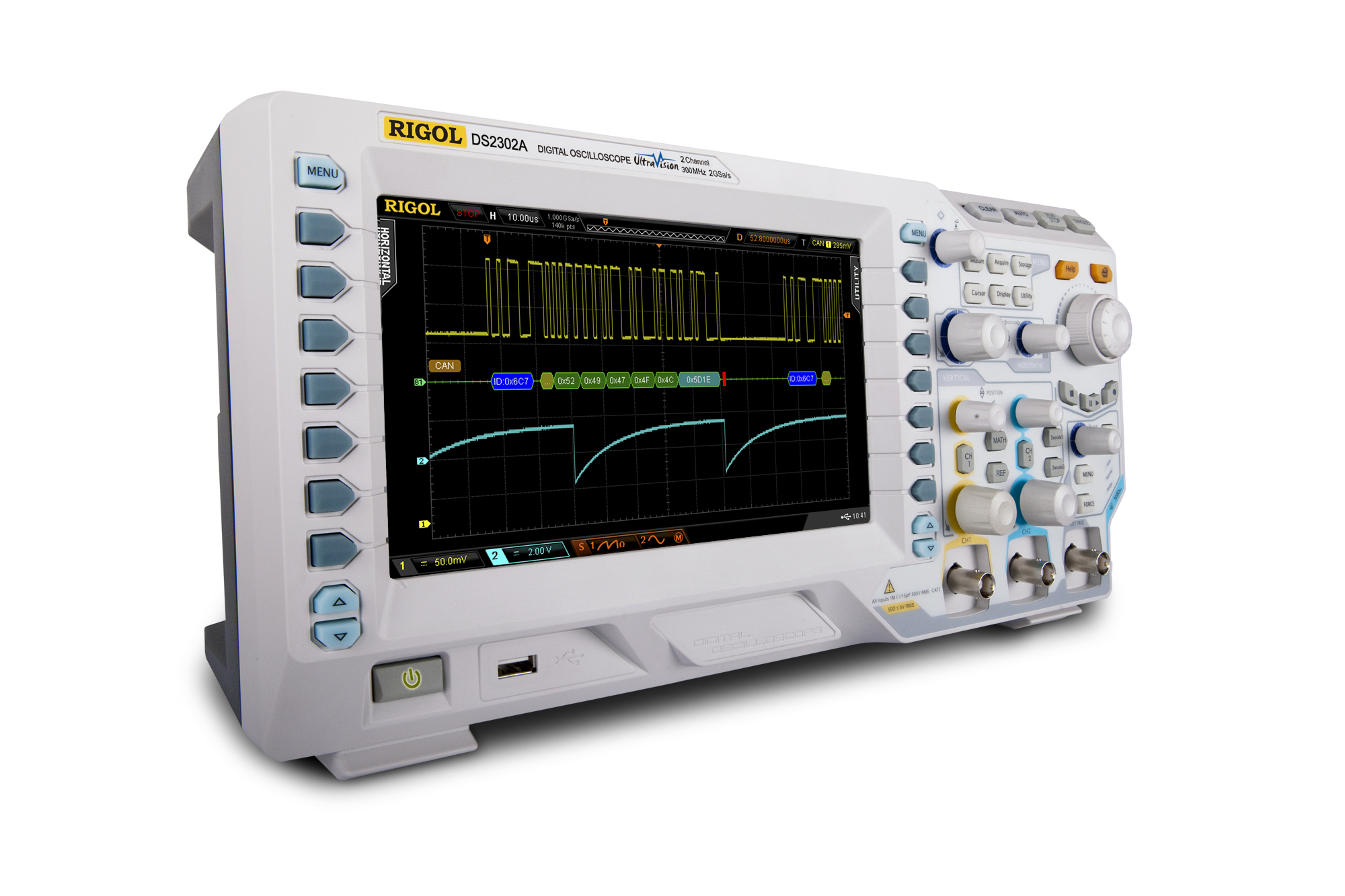

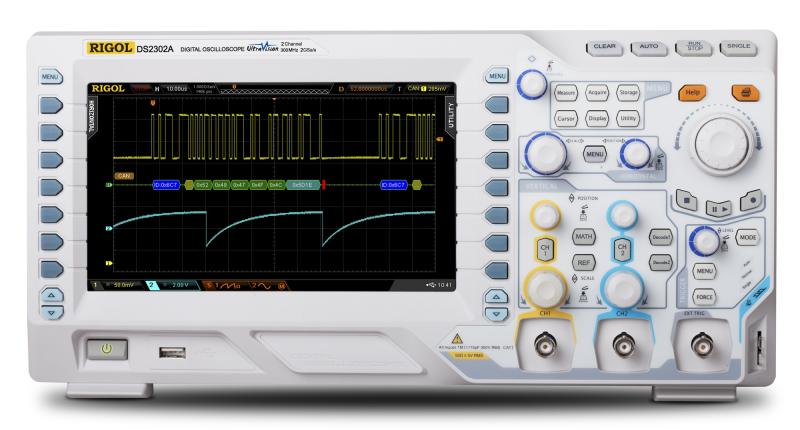

Цифровой осциллограф Rigol DS2072A-S отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.
В цифровом осциллографе Rigol DS2072A-S имеется встроенный двухканальный генератор сигналов.
Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol DS2072A-S особо привлекательным для разработки и отладки цифровых устройств.
2 канала
Осциллограф: полоса пропускания - 70 МГц
Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал)
Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция
Входной импеданс: 1 МОм, 50 Ом
Скорость захвата 50000 осц/сек
256 градаций яркости
Расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB.
UltraVision
Курсорные измерения
24 автоизмерения
Матем. функции
БПФ
Интерполятор: линейный, Sin(x)/x
Усреднение
Пиковый детектор (500 пс)
Покадровый регистратор (65000 кадров)
Самописец
Тестирование в пределах Pass/Fai
Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.
Генератор: 2 канала, Полоса 0,1 Гц...25 МГц -
14 бит -
6 стандартных, 7 встроенных + произв.форма -
Глубина до 16 К точек, дискрет -
200 Мвыб/с -
Амплитуда 20 мВ...5 Впп -
Выход синхронизации
Интерфейс: USB-host, USB-device, LAN
Дисплей: 20 см (8"), цветной, TFT, 800 х 480.
Вес: 3,9 кг.
Размеры: 361,6 x 179,6 x 130.8 мм.
осциллограф
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
комплект для монтажа в стойку RM-DS2000A
адаптер USB-GPIB
пассивный пробник RP2200
пассивный пробник RP3300A
высоковольтный пробник RP1300H
токовый пробник RP1001C
токовый пробник RP1002C
токовый пробник RP1003C
токовый пробник RP1004C
токовый пробник RP1005C
блок питания для токовых пробников RP1000P
дифференциальный высоковольтный пробник RP1025D
дифференциальный высоковольтный пробник RP1050D
дифференциальный высоковольтный пробник RP1100D
адаптер 50 Ом RT50J
опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
опция расширенного запуска AT-DS200A
опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A
Опция для анализа источников питания Ultra Power Analyzer UPA-DS
