Артикул: DSOX3054T
|

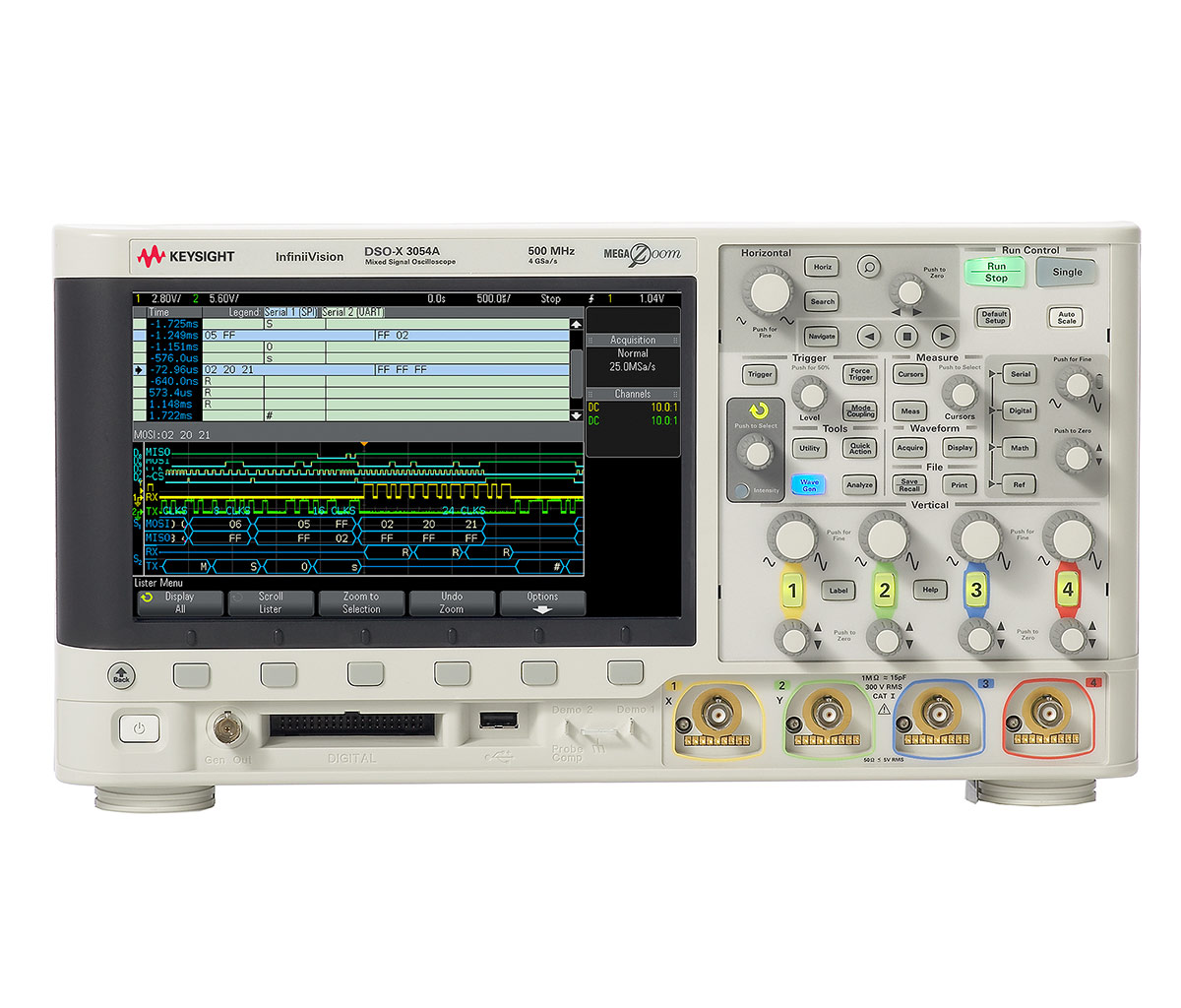

Особенности прибора DSOX3054A:
Широкие возможности просмотра сигналов:
Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду Глубокая память - 2 МВыб (опционально до 4 МВыб)
Четыре прибора в одном:
Лучший в своем классе осциллограф Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX) Единственный в отрасли интегрированный генератор сигналов 20 МГц Анализатор протоколов
Большой набор дополнительных функций и апгрейдов:
Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа Опциональный анализ протоколов: I²C, SPI, RS232, UART, CAN, LIN, и I²S Режим сегментированной памяти Автоматический тест на соответствие маске
Технические характеристики прибора DSOX3054A:
|
Параметр |
Значения |
|
Полоса пропускания |
500 МГц |
|
Частота дискретизации |
4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
|
Глубина памяти |
2 Квыб (4 Мвыб опционально) |
|
Число каналов |
4 |
|
Вертикальное разрешение |
8 бит |
|
Коэффициент отклонения |
2 мВ/дел - 5 В/дел |
|
Погрешность коэффициента усиления на постоянном токе |
± 2% |
|
Горизонтальное разрешение |
2,5 пс |
|
Коэффициент развертки |
5 нс/дел - 50 с/дел |
|
Ограничение полосы пропускания |
20 МГц |
|
Входной импеданс |
1 МОм/50 Ом, интерфейс AutoProbe |
|
Погрешность временной базы |
25 ± 5 ppm |
|
Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
|
Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
|
Измерения |
34 автоматических измерения |
|
Математические функции |
Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
|
Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
|
Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
|
Дисплей |
8,5-дюймовый цветной WVGA TFT LCD |
|
Скрорость обновления дисплея |
1 000 000 осцилограмм в секунду |
|
Интерфейс Стандартно Опционально |

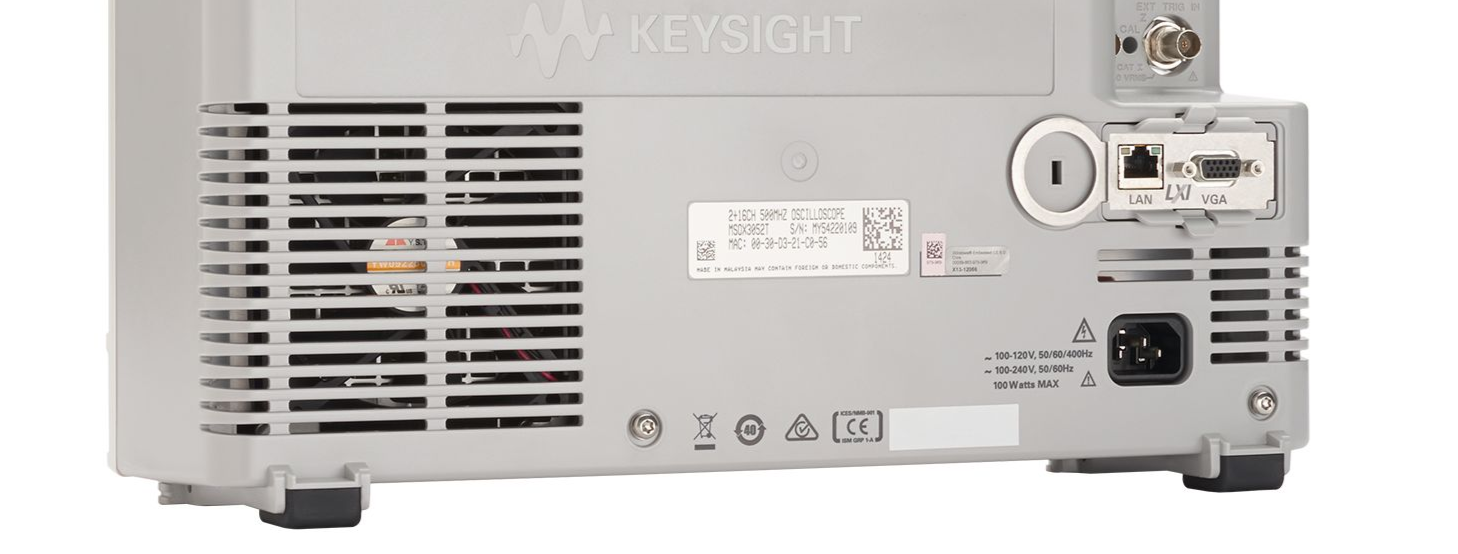

USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
|
Габаритные размеры |
38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
Комплект поставки DSOX3054A
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Документация |
1 |
|
3. |
N2890A Пассивный пробник 10:1, 500 МГц |
1 |
|
