Артикул: АКИП-4134/2
|

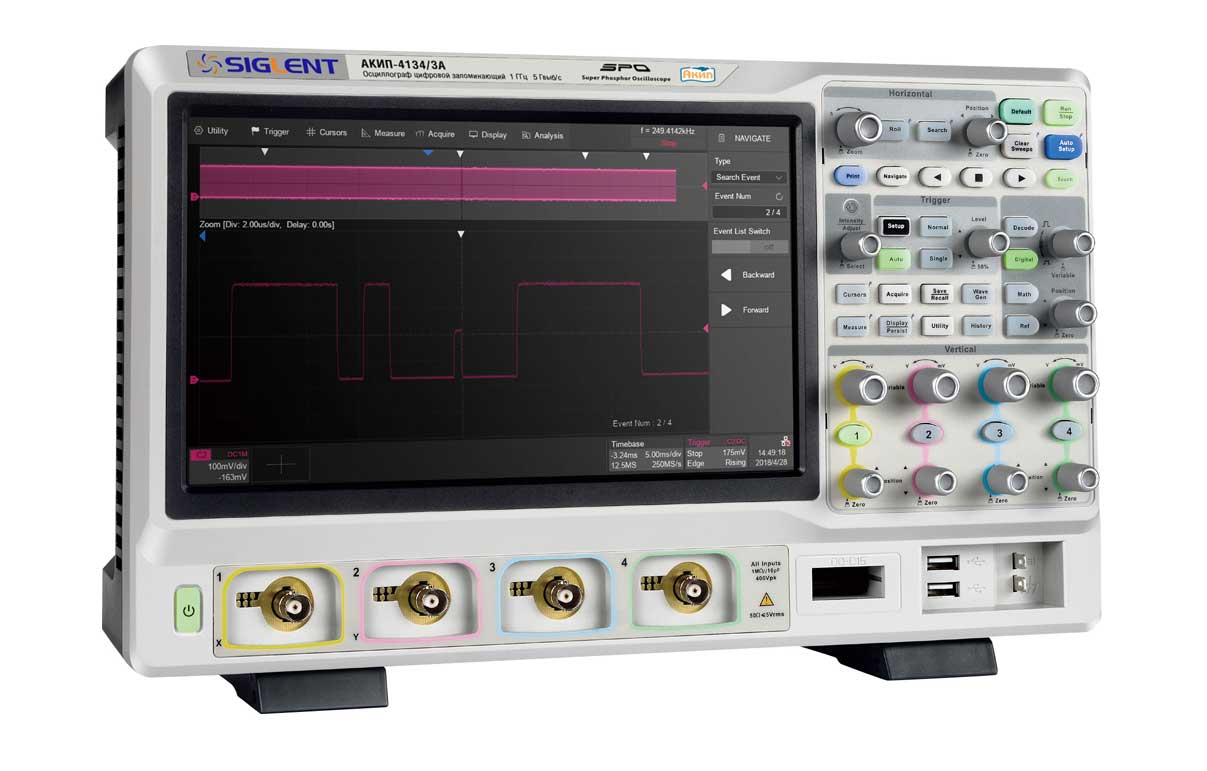

Осциллограф цифровой АКИП-4134/2
Описание Осциллографа цифрового АКИП-4134/2
Количество каналов 2 и 4
Полоса пропускания 350 МГц, 500 МГц, 1 ГГц
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
Объем памяти на канал 125 МБ (250 МБ – при объединении)
Режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (4 /…/ 512), ERES (режим увеличенного разрешения АЦП)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Интерполяция: Sin X/х, линейная

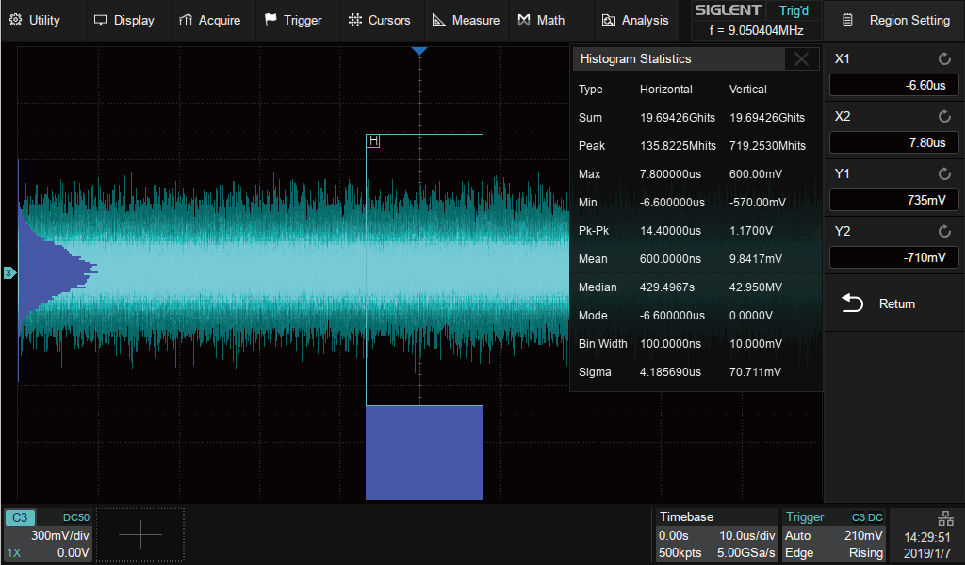

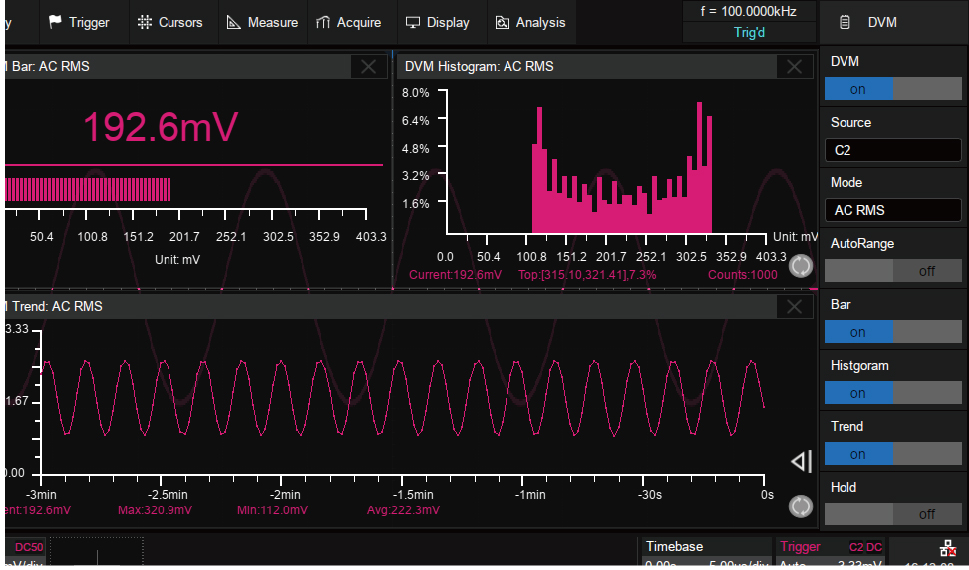

38 видов автоматических измерений параметров, курсорные измерения
Скорость обновления экрана: 110.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)
Режим сегментированной памяти: до 100.000 сегментов, минимальное межсегментное время (≤ 2 мкс)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ), 1 млн. точек. Режимы растяжки окна, самописец и XY
Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-1553, FlexRay.
Анализ смешанных сигналов: 16 кан. логический анализатор (опция)
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция)
Интерфейсы: USB TMC (host/device), LAN
Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600
Технические характеристики Осциллографа цифрового АКИП-4134/2
|
Характеристики |
Параметры |
АКИП-4134/1 АКИП-4134/1А |
АКИП-4134/2 АКИП-4134/2А |
АКИП-4134/3 АКИП-4134/3А |
|
Канал вертикального отклонения |
Число каналов |
2 / 4 |
2 / 4 |
2 / 4 |
|
|
Полоса пропускания (-3 дБ) |
0…350 МГц* |
0…500 МГц* |
0…1 ГГц** |
|
|
Время нарастания |
£ 1 нс |
£ 0,7 нс |
£ 0,4 нс |
|
|
Ограничение ПП |
20 МГц, 200 МГц |
20 МГц, 200 МГц |
20 МГц, 200 МГц |
|
|
Коэф. отклонения (Коткл.) |
500 мкВ/дел…1 В/дел – 50 Ом500 мкВ/дел…10 В/дел – 1 МОм |
||
|
|
Погрешность установки Коткл |
± 3 % |
||
|
|
Диапазон установки смещения |
500 мкВ/дел…100 мВ/дел: ± 1 В; 102 мВ/дел…1 В/дел: ± 10 В; |
||
|
|
Входной импеданс |
50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ |
||
|
|
Макс. входное напряжение |
≤ 400 Впик (DC+AС пик), Кат I – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…1000 с/дел |
500 пс/дел…1000 с/дел |
200 пс/дел…1000 с/дел |
|
|
Самописец (ROLL): 50 мс/дел…1000 с/дел |
|||
|
|
Погрешность установки Кразв |
±1*10-6 |
||
|
|
Режимы работы |
Основной, ZOOM окна, самописец (ROLL), X-Y |
||
|
Синхронизация |
Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
||
|
|
Режимы запуска развертки |
Автоматический, ждущий, однократный |
||
|
|
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
||
|
|
Предзапуск |
0~100% памяти |
||
|
|
Послезапуск |
0…5000 делений |
||
|
|
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
||
|
|
Чувствительность синхронизации |
Внутренняя: 0,3…1,5 деления шкалы;Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
||
|
|
Частота дискретизации |
2,5 ГГц на канал (5 ГГц при объединении каналов) |
||
|
|
Интерполяция |
SinX/X, X |
||
|
|
Длина записи |
125 МБ на канал (250 МБ при объединении каналов) |
||
|
|
Пиковый детектор |
400 пс |
||
|
|
Режимы работы |
Выборка, пиковый детектор (400 пс), усреднение, накопление, эквивалентное разрешение |
||
|
Курсорные измерения |
Функции |
DU; DT; 1/DT |
||
|
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
||
|
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
||
|
|
Измерение задержки |
FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF |
||
|
Математика |
Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
||
|
|
Операторы |
Любой аналоговый канал |
||
|
Дополнительные возможности |
Режим HISTORY |
Сохранение с временными метками последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
||
|
|
Интерфейс |
USB TMC (host/device), LAN |
||
|
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||
|
|
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < > |
||
|
Декодирование |
Формат данных |
Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - I2S, MIL-1553, FlexRay |
||
|
Логический анализатор (опция) |
Число каналов |
16 |
||
|
|
Частота дискретизации |
1,25 ГГц максимум |
||
|
|
Длина памяти |
до 62,5 МБ/канал |
||
|
|
Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
||
|
|
Порог срабатывания |
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
||
|
Генератор функциональный (опция) |
Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
||
|
|
Частотный диапазон |
1 мкГц…25 МГц (Синус)1 мкГц…10 МГц (Прямоугольник, импульс)1 мкГц…300 кГц (Пила)1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
||
|
|
Разрешение |
1 мкГц |
||
|
|
Погрешность установки |
±5*10-5 |
||
|
|
Частота дискретизации |
125 МГц |
||
|
|
Длина памяти |
16000 точек для произвольной формы |
||
|
|
Разрядность ЦАП |
14 бит |
||
|
|
Выходной уровень |
-1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм) |
||
|
|
Постоянное смещение |
± 3 В (1 МОм); ± 1,5 В (50 Ом) |
||
|
|
Скважность |
1 % ~ 99 % (для прямоугольника и импульса) |
||
|
|
Симметрия |
0 % ~ 100 % (для пилы) |
||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
||
|
|
Интерфейсы |
USB Hosts, USB Device, LAN |
||
|
|
Напряжение питания |
100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 100 Вт максимум |
||
|
|
Габариты (ДхШхВ) |
370 х 144 х 231 мм |
||
|
|
Масса |
Нетто: 3,9/ 4,0 кг (2 кан/ 4 кан) Брутто: 5,4/ 5,6 кг (2 кан/ 4 кан) |
||
Комплектация Осциллографа цифрового АКИП-4134/2
Осциллограф-1 шт.
Шнур питани-1 шт.
Делитель 1:1/1:10 (по количеству каналов)
кабель USB- 1 шт.
Р.уководство по эксплуатации на CD-1 шт.
|
