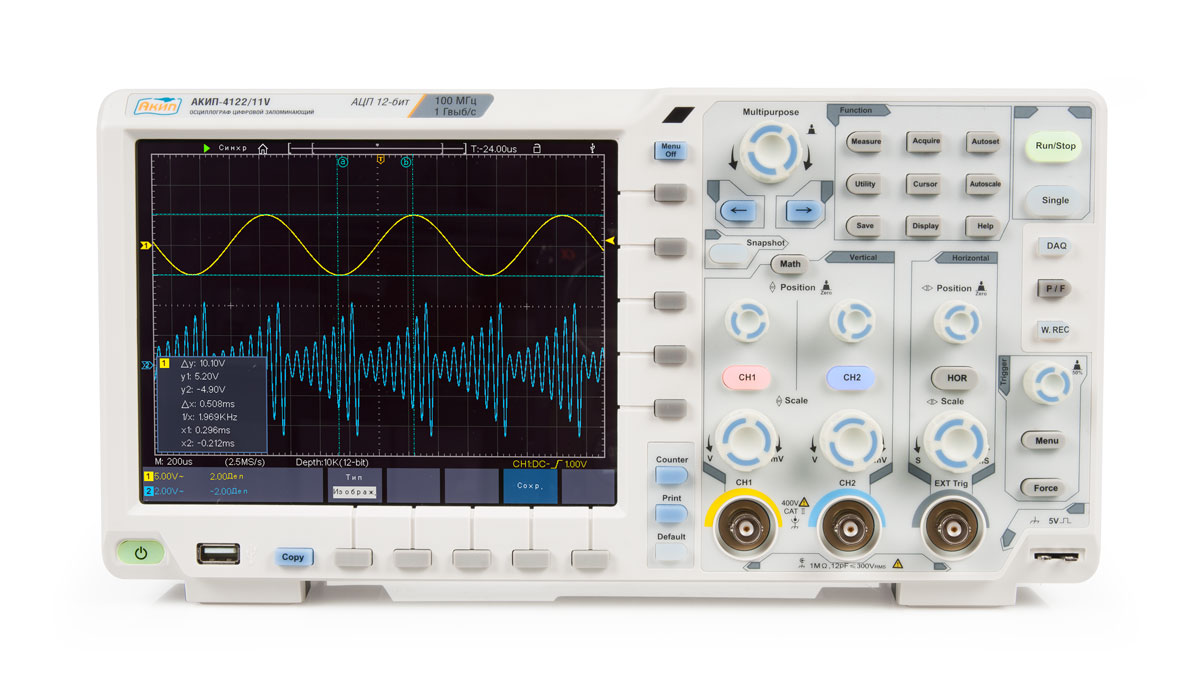

Цифровой осциллограф АКИП-4122/9V

  • Цифровой осциллограф АКИП-4122/9V

    /images/all/3/16628/big/img_5.jpg

    jijijij

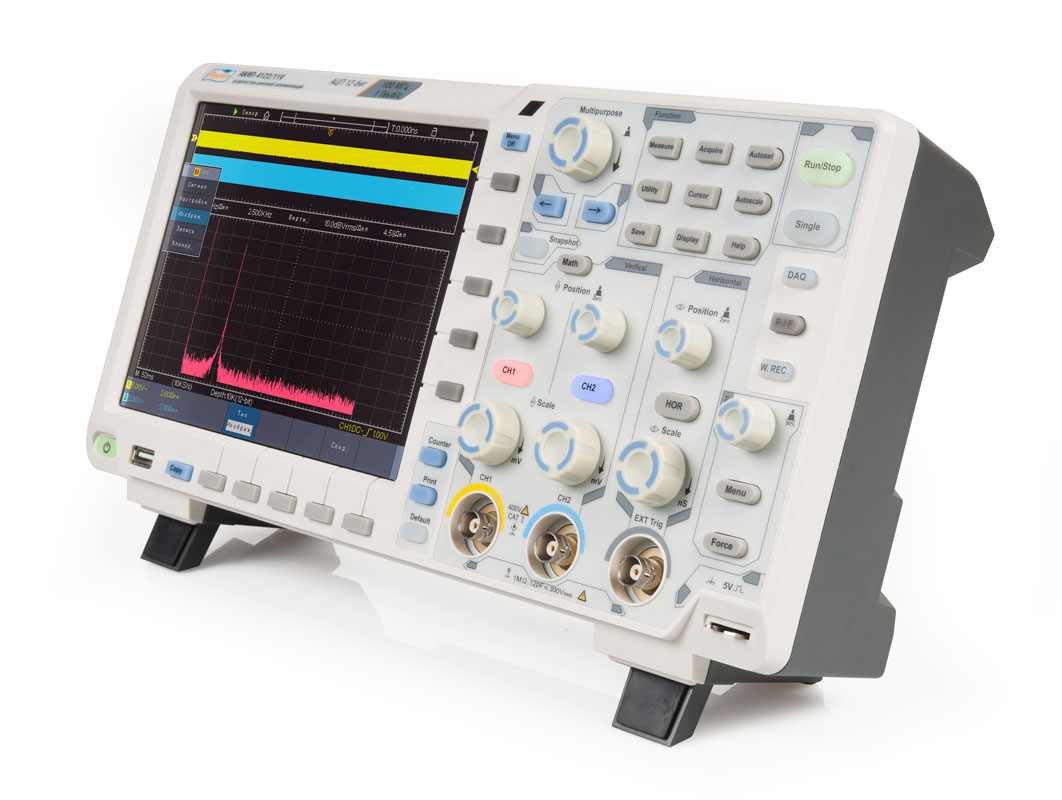

    Цифровой осциллограф АКИП-4122/9V
  • Цифровой осциллограф АКИП-4122/9V

    /images/all/3/16628/big/img_14.jpg

    Цифровой осциллограф АКИП-4122/9V

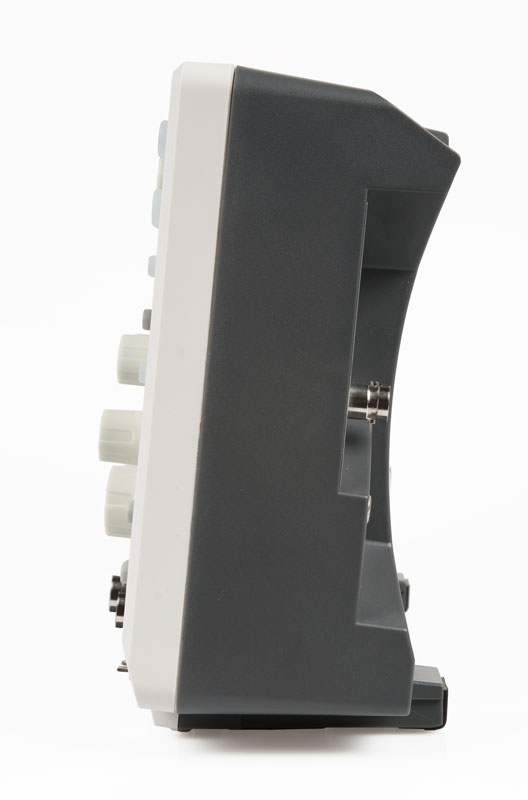

    Цифровой осциллограф АКИП-4122/9V
  • Цифровой осциллограф АКИП-4122/9V

    /images/all/3/16628/big/img_16.jpg

    1

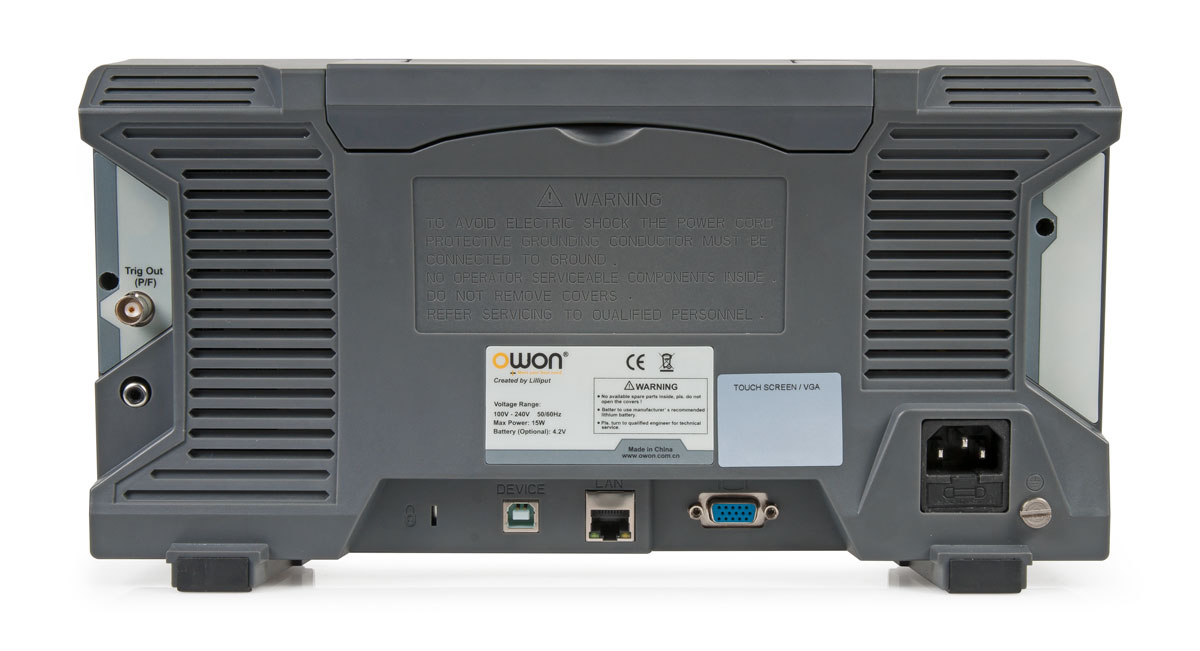

    Цифровой осциллограф АКИП-4122/9V
  • Цифровой осциллограф АКИП-4122/9V

    /images/all/3/16628/big/img_18.jpg

    1

    Цифровой осциллограф АКИП-4122/9V

ЦЕНА: 156 898 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-4122/9V
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности осциллографа цифрового запоминающего АКИП-4122/9V:



  • Количество каналов: 2 (+ вход внеш. синхр EXT);

  • Полосы пропускания: 300 МГц;

  • Объем памяти 40 М (на канал);

  • Максимальная частота дискретизации: 2,5 ГГц ;

  • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;

  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);

  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);

  • Цифровые фильтры (ФВЧ, ФНЧ);

  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);

  • Память: 100 осциллограмм, 8 профилей настроек;

  • Интерфейс: USB 2.0, LAN для управления и сохранения данных;

  • Выход для внешнего монитора (VGA);

  • Цветной TFT-дисплей (20 см) с регулируемой яркостью;

  • Опции: мультиметр, генератор сигналов, WiFi, сенсорный экран;

  • Опция декодирования протоколов: RS232, SPI, I2C, CAN.





Технические характеристики осциллографа цифрового запоминающего АКИП-4122/9V:



Параметр

АКИП-4122/10

АКИП-4122/10V

АКИП-4122/7

АКИП-4122/7V

АКИП-4122/11

АКИП-4122/11V

АКИП-4122/8

АКИП-4122/8V

АКИП-4122/12

АКИП-4122/12V

АКИП-4122/9

АКИП-4122/9V

Канал вертикального отклонения

Число каналов

2

2

2

2

Полоса пропускания (-3 дБ)

0…60 МГц

0...100 МГц

0...200 МГц

0...300 МГц

Ограничение полосы

20 МГц

Коэффициент отклонения (Коткл.)

1 мВ/дел...10 В/дел

Погрешность установки Коткл.

± 3 %

Связь по входу

Открытый, закрытый, земля

Полоса пропускания (-3 дБ)

≤ 5,8 нс

≤ 3,5 нс

≤ 1,7 нс

≤ 1,17 нс

Входной импеданс

1 МОм (± 2 %) / 15 пФ ± 5 пФ

1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 %

Максимальное входное напряжение

300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц)

Математика

+, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб

Канал горизонтального отклонения

Коэффициент развертки (Кразв.)

2 нс/дел...1000 с/дел

(шаг 1-2-5)

1 нс/дел...1000 с/дел

(шаг 1-2-5)

Погрешность установки Кразв.

± 0,0001 %

Режимы работы

Основной, задержанный (100 нс...10 с), ZOOM окна,

самописец (1 мс/дел – 100 0 с/дел), X - Y

Синхронизация

Источники синхросигнала

Канал 1, канал 2, сеть, внешний (Ext, Ext /5)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT)

Связь входа

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность

~ 0,3 делени я (в зав. от Коткл.)

Аналого-цифровое преобразование

Разрешение по вертикали

12 бит

8 бит для АКИП-4122/7

АКИП-4122/7V,

12 бит для АКИП-4122/11

АКИП-4122/11V

8 бит для АКИП-4122/8

АКИП-4122/8V,

12 бит для АКИП-4122/12

АКИП-4122/12V

8 бит

Максимальная частота дискретизации

1 ГГц

1 ГГц

2 ГГц

2,5 ГГц

Частота дискретизации (на канал)

500 МГц

500 МГц

1 ГГц

1,25 ГГц

Длина записи

20 МБ/канала (40 МБ при объединении)

40 МБ/канал – АКИП-4122/12, АКИП-4122/12V

Режимы работы

Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

Функции по вертикали

Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;  выбросы на вершине и в паузе (фронт)

Функции по горизонтали

f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%)

Измерение t задержки

Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез)

Дополнительные возможности

Цифровой регистратор

1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)

Интерфейсы

USB (максимальный объем USB диска – 8 ГБ), LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X - Y

Х – канал 1; Y – кананал 2 , разность фаз < >

Внутренняя память

100 осциллограмм, 8 профилей настроек (запись/ воспроизведение).

Мультиметр (опция)

Режим измерений

Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр)

Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц

Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр)

Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр)

Прозвон цепи; Тест диодов (0 В – 1,5 В)

Входное сопротивление

10 Ом, защита входа DC 1000 В/ AC 400 В

Индикатор

3½ разряда, макс. индицируемое число 4.000

Генератор сигналов (опция)

Формы сигналов

синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы.

Частотный диапазон

25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V

50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V

Частота дискретизации

125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V

250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V

Число каналов

1 или 2

Разрядность ЦАП

14 бит

Длина памяти

8000 точек для произвольной формы

Выходной уровень

10 мВпик-пик … 6 Впик-пик

Общие данные

ЖК - дисплей

Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600)

Напряжение питания

100...240 В, 47...63 Гц (автовыбор)

Потребляемая мощность

18 Вт

Габаритные размеры

340 х 177 х 90 мм

Масса

2,6 кг



Комплект поставки АКИП-4122/9V



Наименование

Количество

1

Осциллограф цифровой запоминающий АКИП-4122/9V

1

2

Шнур питания

1

3

Делитель 1:1/1:10

2

4

Программное обеспечение (CD-диск)

1

5

Руководство по эксплуатации

1
