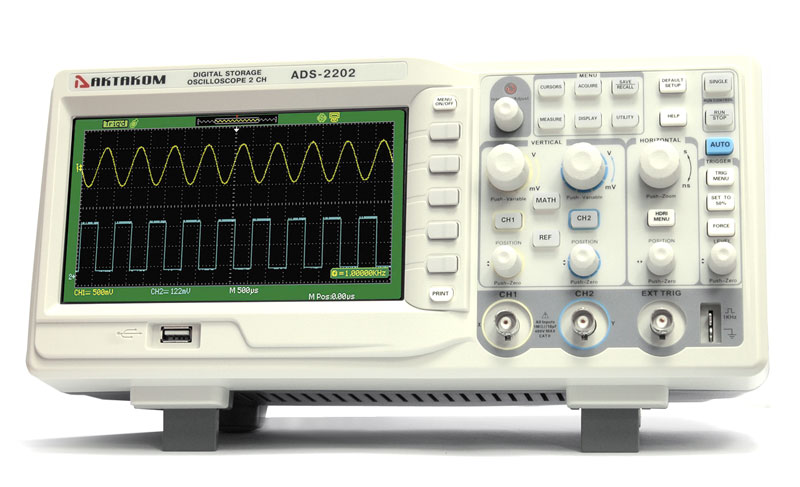

Осциллограф цифровой ADS-2202 предназначен для визуального наблюдения и исследования параметров сигнала, а также сохранения его для дальнейшей обработки.

Особенности цифрового осциллографа запоминающего ADS-2202:

• автоматические измерения: 32 типа:

  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;

  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;

• курсорные измерения: ручные. слежение. авто;

• хранение: 20 осциллограмм, 20 установок, 2 опорных маски;

• ограничение полосы: 20 МГц;

• функция усреднения (4..256);

• пиковый детектор;

• автоматический покадровый регистратор: 2500 кадров;

• цифровые фильтры: НЧ, ВЧ, полосовой, режективный;

• интерполяция: Sin(x)/x, линейная;

• математические операции: сложение, вычитание, умножение, деление;

• инверсия сигнала;

• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;

• режим растяжки;

• режим X-Y;

• самописец: 100 мс/дел...50 с/дел;

• встроенный 6-разрядный частотомер;

• режим послесвечения;

• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;

• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);

• сохранение на USB-устройство;

• РУССКОЯЗЫЧНОЕ МЕНЮ.

Технические характеристики ADS-2202:

• 2 канала + внешний запуск
• полоса пропускания: 200 МГц
• максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек каждый канал
• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
• максимальный объем памяти: 5 К на канал
• вертикальное разрешение: 8 бит
• коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
• время нарастания: 1,75 нс
• входной импеданс: 1 MОм ±2% || 13 пФ ±3 пФ, 50 Ом
• максимальное входное напряжение: 400 В пик-пик
• коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
• источник запуска: канал 1, канал 2, AC, внешний, внешний/5
• тип входов: AC, DC, ФВЧ, ФНЧ
• тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
• дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
• интерфейс: USB-host, USB-device, PASS/FAIL, RS-232
• питание: 100 В - 240 В / 45 Гц...440 Гц
• потребляемая мощность: 50 Вт
• масса: 4,5 кг
• габаритные размеры: 336х118х152 мм
• Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.

Стандартная комплектация

• Осциллограф цифровой ADS-2202 - 1 шт
• осциллографические щупы - 2 шт
• кабель питания - 1 шт
• кабель USB - 1 шт
• руководство пользователя (кратка инструкция)
• полное руководство по эксплуатации*.
