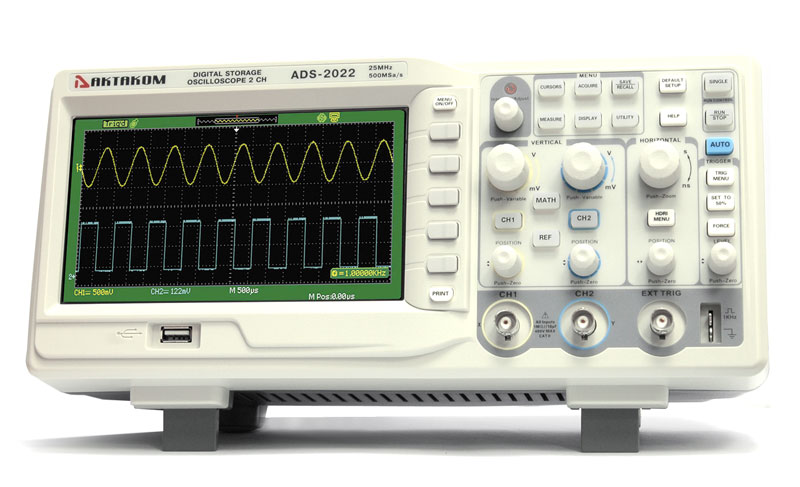

Артикул: ADS-2022
|
Особенности осциллографа цифрового запоминающего ADS-2022:
автоматические измерения: 32 типа:
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
курсорные измерения: ручные. слежение. авто;
хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
ограничение полосы: 20 МГц;
функция усреднения (4..256);
пиковый детектор;
автоматический покадровый регистратор: 2500 кадров;
цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
интерполяция: Sin(x)/x, линейная;
математические операции: сложение, вычитание, умножение, деление;
инверсия сигнала;
быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
режим растяжки;
режим X-Y;
самописец: 100 мс/дел...50 с/дел;
встроенный 6-разрядный частотомер;
режим послесвечения;
тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!;
форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
сохранение на USB-устройство;
РУССКОЯЗЫЧНОЕ МЕНЮ!.
Технические характеристики осциллографа цифрового запоминающего ADS-2022:
|
Параметр |
Значение |
|
Количество каналов |
2 канала + внешний запуск |
|
Полоса пропускания |
25 МГц |
|
Максимальная частота дискретизации в режиме реального времени |
500 Мвыб/сек (250 Мвыб/сек на канал) |
|
Частота дискретизации в эквивалентном режиме |
10 Гвыб/сек |
|
Максимальный объем памяти |
32 К |
|
Вертикальное разрешение |
8 бит |
|
Коэффициент вертикального отклонения |
2 мВ/дел...10 В/дел погрешность ±3% (≥ 5 мВ/дел) |
|
Время нарастания |
14 нс |
|
Входной импеданс |
1 MОм ±2% || 13 пФ ±3 пФ |
|
Максимальное входное напряжение |
400 В пик-пик |
|
Коэффициент развертки |
25 нс/дел…50 с/дел с шагом 1-2-5 |
|
Источник запуска |
канал 1, канал 2, AC, внешний, внешний/5 |
|
Тип входов |
AC, DC, ФВЧ, ФНЧ |
|
Тип запуска |
фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
|
Дисплей |
7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
|
Интерфейс |
USB-host, USB-device, PASS/FAIL, RS-232 |
|
Питание |
100 В - 240 В / 45 Гц...440 Гц |
|
Потребляемая мощность |
50 Вт |
|
Масса |
2,5 кг |
|
Габаритные размеры |
336х118х152 мм |
|
Габаритные размеры в упаковочной таре |
260х290х460 |
|
Вес |
3,6 кг |
Комплект поставки ADS-2022
|
№ |
Наименование |
Количество |
|
1. |
Осциллограф цифровой запоминающий ADS-2022 |
1 |
|
2. |
Осциллографические щупы |
2 |
|
3. |
Кабель питания |
1 |
|
4. |
Кабель USB |
1 |
|
5. |
Краткое руководство пользователя |
1 |
|
