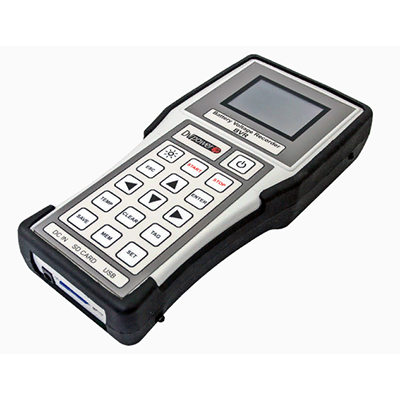

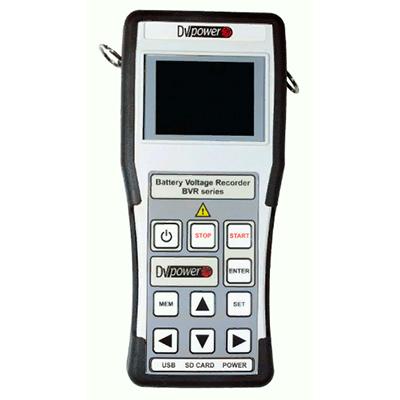

Регистратор напряжения батареи серия BVR

Устройства серии BVR включают в себя три модели: BVR11, BVR20 и BVR22.

Это портативные устройства с встроенным аккумулятором, используемые для периодических проверок батарей, измеряющих напряжение цепи (BVR11 и BVR22), напряжение ячейки, температуру окружающей среды и температуру ячейки с использованием индикатора температуры PT100 (BVR20 и BVR22). Устройства серии BVR также являются эффективным инструментом для испытания батарей большой емкости. Они служат эффективным дополнением к устройствам серии BLU (Блок нагрузки АКБ) или любым другим блокам нагрузки, используемым для испытаний разряда батареи.

Серия устройств BVR может использоваться для измерения параметров напряжения и температуры, когда батарея находится в онлайн или офлайн режиме. Эти устройства также записывают измеренные данные во внутреннюю память с возможностью хранения до 1000 измерений. Измеренные данные отображаются в цифровом формате или в виде гистограмм на 2,8-дюймовом цветном дисплее. Загрузка собранных данных на компьютер осуществляется через USB и Bluetooth. Детальный анализ и график изменения параметров батареи как в целом, так и отдельных элементов, так же как данные о состоянии работоспособности обеспечивается с помощью ПО DV-B Win. ИК-связь с внешним измерителем плотности осуществляется BVR20.

Отличительные особенности:

• Максимальный диапазон измерения напряжения ± 600 В
• Портативный - от 0,5 до 0,7 кг  в зависимости от модели
• Автоматически измеряет, маркирует время и сохраняет значения напряжения в ячейке/цепи не менее одного раза в секунду
• Измерение температуры ячейки и окружающей среды
• Измерение тока с использованием токовых зажимов
• ИК-связь с внешним измерителем плотности
• Выполняет проверку полного разряда батареи одновременно с измерением напряжения и тока разряда
• Легкая передача данных измерений в ПО DV-Win для дальнейшего анализа
• Модели: BVR11, BVR20, BVR22

Способы применения:

• Эффективное дополнение к устройствам серии BLU (блок нагрузки батареи) во время тестирования разряда батареи
• Расчет отклонения коэффициента трансформации
• Измерение температуры окружающей среды
• Измерение тока с использованием токовых зажимов
• Связь USB и Bluetooth с ПК пользователя
• Одновременное измерение напряжения и тока цепи для анализа процесса разряда

Программное обеспечение DV-B Win

С помощью программного обеспечения DV-B Win результаты испытания могут быть представлены в нескольких формах. Каждое значение напряжения аккумуляторной батареи может отображаться в виде таблицы, графика, строки. Для сравнения и подробного анализа полученных данных на графике отображаются также заданные пользователем предельные значения, напряжение цепи, температура, измеренные результаты. Для всесторонней оценки состояния батареи пользователем может быть сгенерирован и настроен отчет об испытаниях. Цифровые и графические результаты могут быть экспортированы из DV-B Win в выбранных форматах, таких как электронная таблица Excel, PDF, Word или RichText. Кроме того, также предоставляется импорт в другие форматы данных (.jpeg, .png, .doc). ПО DV-B Win производит оповещение при обнаружении ячеек, уровень напряжения которых ниже или выше установленных пороговых значений.

Технические характеристики регистратора напряжения батареи серия BVR:

Основное электропитание

Аккумулятор:

Тип:     литий-ионный  2600 мАч
BVR11:                     1 элемент
BVR20, BVR22:         2 элемента

Напряжение 3,7 В
Время зарядки 6 часов

Сетевой адаптер:

Входное напряжение от 90 до 264 В  переменного тока, 50/60 Гц
Выходное напряжение 12В постоянного тока
Выходной ток 1 A

Измерения

Диапазон измерения напряжения между ячейками: 0 - 1 В постоянного тока *
Диапазон измерения напряжения ячейки: 0 - 30 В постоянного тока
Диапазон измерения напряжения цепи: 0 - 600 В постоянного тока **

* Диапазон 1 В доступен для BVR22
** Диапазон 600 В доступен для BVR22

Измерение температуры:

BVR11: -10 °C .. +55 °C
BVR20: -50 °C-  +260 °C
BVR22: -50 °C-  +260 °C

Заданная точность:

± 600 В постоянного тока:
± (0, 05% rdg + 0, 01% FS)
± 30 В постоянного тока:
± (0, 05% rdg + 0, 05% FS)

Гарантия: 3 года

Технический регламент безопасности низковольтного оборудования

Директива 2014/35/ЕС (соответствие CE)
Применимые стандарты для оборудования класса I, степень загрязнения 2

Дисплей

Тип: TFT LCD 2.8 в

Область просмотра: 43, 2 мм x 57, 6 мм

Разрешение: 320 x 240 пикселей

Связь

Подключение к ПК: USB и Bluetooth

* Bluetooth доступен с BVR11 и BVR22

Память

Внутренняя: 2 ГБ Micro SD Card

Отсчет реального времени

Точность: ± 5 секунд в месяц
Календарь: 100 лет

Условия окружающей среды

Температура: от -10 °C до +45 °C

Максимальная относительная влажность 95% для температуры до 31 ° C
(линейное уменьшение до 40% относительной влажности при 55 ° C)

Габариты и вес:

BVR11: 223x98x46 мм, 0,5 кг
BVR20: 253x116x89 мм, 0,6 кг
BVR22: 223x116x53 мм, 0,7 кг

Категория установки II: IEC EN 61010-1

Электромагнитная совместимость

Директива 2014/30/ЕС (соответствие CE)
Применимый стандарт: EN 61326-1

Комплект поставки:

• Прибор BVR
• ПО DV-B Win
• Миникабель USB
• Транспортная сумка
• Ремни безопасности
• Блок питания
