Тип оборудования: Комплект для испытания автоматических выключателей переменного тока
Производитель: Интермикс
Модель: СИНУС-Т 1600А
Гарантия: 1 год
Описание комплекта СИНУС-Т 1600А:
Комплекты СИНУС-Т 1600А являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений.
Силовая часть комплекта СИНУС-Т 1600А выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу ШИМ. Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП.

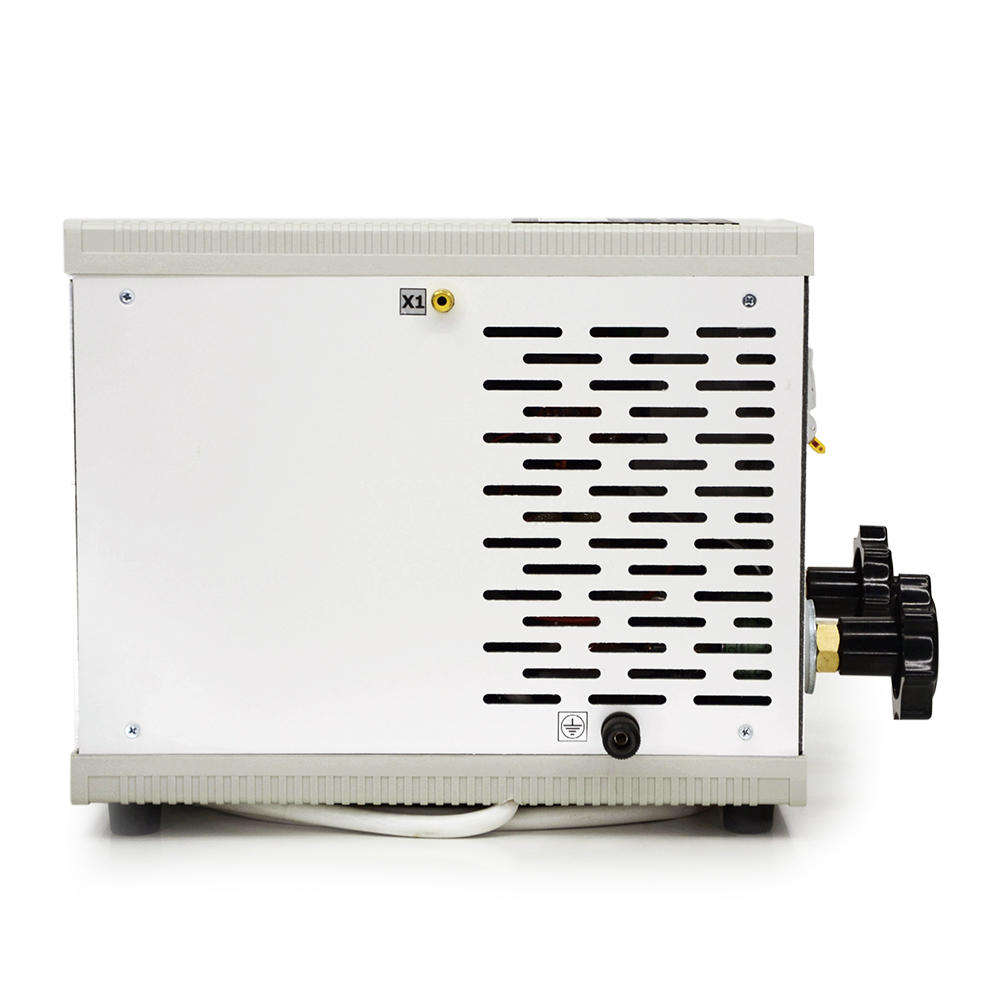

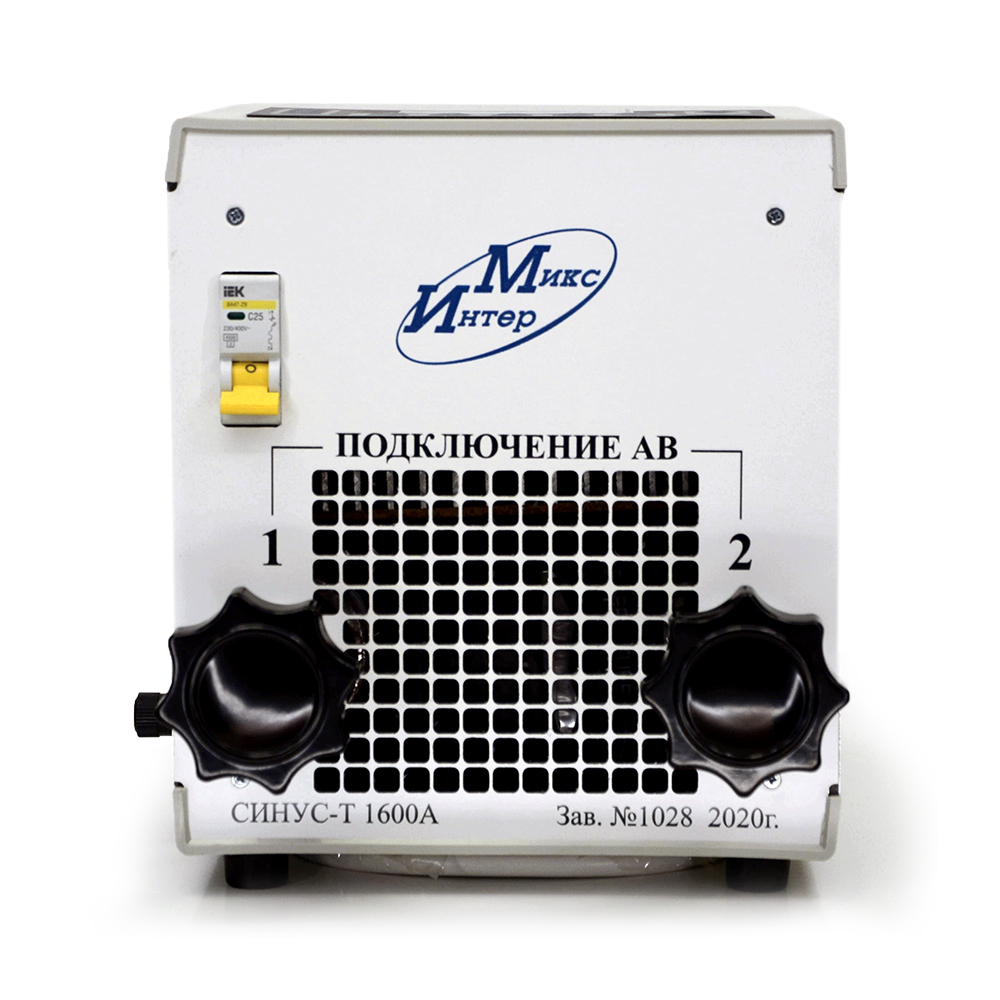

Конструктивно комплект СИНУС-Т 1600А выполнен в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.
Комплект СИНУС-Т 1600А рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальной токовой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.
Технические характеристики СИНУС-Т 1600А:
| Параметр | Значение |
| Диапазон регулирования и измерения испытательного тока, А | 16 - 1600 |
| Форма испытательного тока | синусоидальная частотой 50 Гц |
| Режимы работы | кратковременный (импульсный); длительный |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс | 20 ... 5000 |
| Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с | 0,02 ... 300 |
Мощность, потребляемая комплектом из сети, кВА
|
9 3 |
| Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более | не более ±3 |
| Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора |
При 200 А - 300 с; |
|
Общие характеристики
|
|
| Питание | 220+22 В частотой 50 Гц |
| Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=1600 А), А | не менее 40 |
| Максимальное значение силы тока, потребляемого из сети, А | не более 40 |
| Время установления рабочего режима, мин | не более 1 |
| Габаритные размеры (ДхШхВ), мм | 500х200х400 |
| Масса, кг | 18 |
Комплект поставки комплекта для испытаний СИНУС-Т 1600А:
| Количество | |
| Измеритель и источник тока СИНУС-Т 1600А | 1 |
| Провод силовой 0,85 м сечением 70 мм2 | 2 |
| Аттестат | 1 |
|
