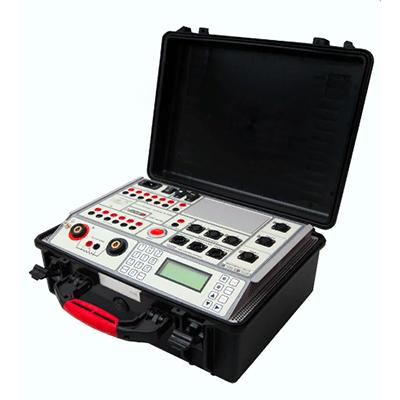

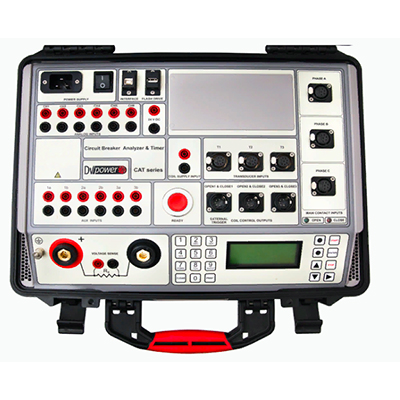

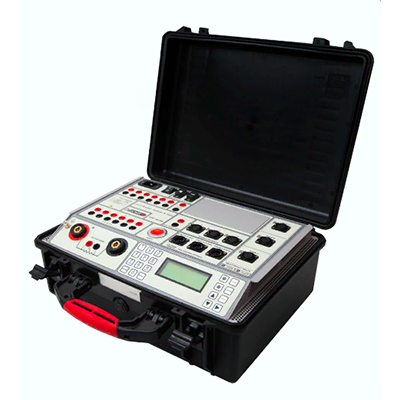

Анализатор высоковольтных выключателей CAT II серия

Анализатор автоматического выключателя CAT II – это автономный или управляемый с ПК цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание дугогасящих, резисторных и вспомогательных контактов. Прибор CAT II записывает графики токов расцепляющей и замыкающей катушки и перемещение подвижных частей автоматического выключателя среднего и высокого напряжения. Каналы главных контактов могут также измерить величину сопротивления шунтирующих резисторов (при их наличии в автоматическом выключателе). Результаты испытаний распечатываются на 112 мм термопринтере (опция) в табличной форме и в виде графиков.

Режимы:

• Отключение (O)
• Включение (C)
• Повторное включение (O-0,3s-C)
• Свободное отключение (CO)
• Цикл O - 0,3s - CO
• Отключение-Включение (O-C)
• Включение-Отключение (C-O)
• Отключение-Включение-Отключение (O-C-O)
• Первое расцепление (O)

Несколько операций, таких как Отключение-Включение и Отключение-Включение-Отключение, могут быть инициированы посредством заданного времени задержки или посредством определения положения выключателя.

Срабатывание автоматического выключателя может быть инициировано различными способами (например, из диспетчерской, с помощью локального коммутатора или испытательным устройством) в зависимости от условия проведения испытаний.

Различные пусковые устройства (триггеры) измерения времени используются для старта записи при различных условиях запуска испытаний:

• Внешний триггер
• Аналоговые каналы
• Вспомогательные каналы
• Канал управления катушкой

Вспомогательные входы используются для контроля сухих или запитанных вспомогательных контактов. Внешний триггер может быть использован в качестве дополнительного вспомогательного канала.

Четыре аналоговых канала управления катушкой могут измерять и записывать токи катушек одновременно (ОТКЛЮЧЕНИЕ и ВКЛЮЧЕНИЕ), значения до 35А переменного тока/постоянного тока. Четыре дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 Ви ±300В переменного /постоянного тока). Два дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 В и ±300 В переменного /постоянного тока).

Используются для контроля:

• Напряжения питания выключателя от аккумулятора подстанции
• Подключения токоизмерительных клещей для контрольного испытания «Первого расцепления»
• Других аналоговых сигналов

Каналы датчиков предназначены для измерения перемещения движущихся частей автоматического выключателя, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости. К этим универсальным каналам может быть подключен аналоговый или цифровой преобразователь.

Функции:

• Одновременное измерение времени 12 главных контактов ( до 4х разрывов на фазу), включая резисторы (при наличии в выключателе) и 6 вспомогательных контактов
• Измерение сопротивления шунтирующих резисторов предварительной вставки (при наличии в выключателе)
• Оценка времени между полюсами автоматического выключателя
• Измерение токов катушки, одновременно на 4 катушках
• Оценка состояния аккумуляторов подстанции путем отображения значения напряжения
• Измерение перемещения, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости движущихся частей выключателя
• Испытание «Первого расцепления»
• Измерение статического сопротивления
• Измерение динамического сопротивления

Программное обеспечение DV-Win

Приложение DV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциями прибора CAT 126 с ПК. В графическом представлении результатов различных измерений и тестирования синхронизации используются курсоры и возможность увеличения изображения на экране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных наложение DV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

• Полный контроль с ПК над всеми функциями САТ
• Загрузка результатов испытаний с прибора
• Результаты испытания можно просмотреть, отредактировать, сохранить, распечатать и экспортировать
• Просмотр и наложение нескольких графиков - для удобства сравнения результатов
• Выбор точек измерения и интервалов, используя два курсора
• Функция масштабирования и панорамирования графиков
• Задание любой последовательности и испытаний
• Индивидуальные настройки графиков результатов испытания
• Создание списка планов испытаний для легкого и быстрого проведения испытаний

Технические характеристики анализатора высоковольтных выключателей CAT II:

Входы главных контактов:

Количество контактных входов: до 12 (3 x4), 4нафазу,  в зависимости от модели.
Каждый канал определяет главные контакты и шунтирующие резисторы.

Состояния:
ВКЛ ≤ 10 Ω
зона резисторов 10 Ω .. 5 kΩ
ОТКЛ  ≥ 5 kΩ
Напряжение разомкнутой цепи: 20 В=
Ток КЗ цепи 50 мA
Каждый канал измеряет сопротив-ление
шунтирующих резисторов

Дополнительные входы

Число каналов:
6, гальванически изолирова-ны(вход внешнего триггера можно использовать как 3й дополнительный вход)
Настраиваемый режим:
сухой или детектор
параметры (сухой контакт):
напряжение разомкнутой цепи 24 В, ток КЗ цепи 5 mA

Определение напряжения (дис-кретный):
напряжение цепи 300В=, 250В~
Режим низкого уровня ± 5V
Режим высокого уровня±10V
Защита от перенапряжения и токовая

Управление катушками

Число каналов: 4 (3 ВКЛ + 1 ОТКЛ катушки)
Четыре раздельных выхода для ка-тушек
Параметры цепи: 300В max, 35 A max
Электронные реле имеют точные пара-метры
Защита от перенапряжения и токовая
Вход питания катушек: max 300В, max 35 A

Измерение времен срабатывания

Разрешение по времени:
0,1 мс для теста длительностью 2 с (дискретизация10 кГц)
1 мс для теста длительностью 20с (дискретизация1 кГц)
10 мс для теста длительностью 200с (дискретизация 100Гц)

Погрешность:
0,05% значения ± емр

Циклы работы выключателя:

ВКЛ (C)
ОТКЛ (O)
В-О (C-O)
ОТКЛ-ВКЛ (O-C)
ОТКЛ-ВКЛ-ОТКЛ (O-C-O)

Тест первого расцепления:

Вручную можно выбрать или настроить любую желаемую последовательность

Измерение токов катушек:

Измерение токов для катушек включения и отключения,
4 канала (типа  датчик холла)

Диапазон ±35A от 0до 5 кГц
Погрешность ± (0,5 % знач. + 0,1 % диап.)

Отображение: форма волны токов выводятся с разрешением 0,1 мс

Универсальные входы для датчиков:

3 цифровых канала датчиков хода
Угловые датчики: 2500 имп/об
3 аналоговых канала датчика входа

Разрешение оцифровки: 16 бит
Встроенное питание датчиков: 5 В=

Триггеры измерения времени

Внешние: 2 канала, напряжение 10..300 В~/=

Токи катушек:
настраиваемый уровень срабатывания

Дополнительные входы аналоговые входы:
настраиваемый уровень срабатывания и тип фронта

Аналоговые входы:

4 канала – измерение тока катушек

4 канала напряжения, диапазоны:
±0.5, ±2.5, ±60,  ±300 В~/= Входы изолированы от всех цепей.

Выход питания постоянного тока: 24 В для токовых клещей

Измерение сопротивления:

Встроенный микроомметр на 500 A

Выходной ток 5  - 500 A

Напряжение под мах нагрузкой 6,2 В

Диапазон по сопротивлению: 0,1мкОм - 999,9 мОм

Разрешение 0,1 мкОм

Погрешность ± (0,1 % знач + 0,1 % диап)

Динамическое измерение сопротивления:

Каналы измерения тока и напряжения

Частота опроса DRM 20 кГц  (разрешение 0,05 мс)

Разрешение 16 бит

Операция выключателя для теста DRM: ОТКЛ (O)

Принтер (опция)

Термопечать

Графики и знаки

Бумага 112 мм

Размеры и вес:

Размеры (Ш х В х Г):480 х 197 х 395 мм

Вес: 12,9 кг

Питание:

Подключение согласно МЭК/EN60320-1; UL498, CSA 22.2

Напряжение сети: 90 .. 264 B~

Частота: 50-60 Гц

Потребляемая мощность: 3900 ВА

Предохранитель 15 A / 250 В, быстродействующий

Соответствия стандартам

Безопасность изоляции: САТ II

Загрязнение: степень 2

Электробезопасность: LVD 2006/95/EC (CE)EN 61010-1 ЭМС: 2004/108/EC (CE)EN 61326-1:2006 CAN/CSA-C22.2 No.61010-1, 2е изд, вкл. Доп. 1

Условия окружающей среды:

Рабочие условия: -10 ºC - + 55 ºC

Условия хранения и транспортировки: -40 ºC - + 70ºC

Влажность 5 % - 95 % отн., без конденсата

Гарантия: 3 года

Комплект поставки:

• Прибор серия САТ
• ПО DV-Win на базе Windows
• USB-кабель
• Сетевой кабель
• Кабель заземления (PE)
