Тип оборудования: Установка для проверки параметров электрической безопасности

Производитель: GW Instek

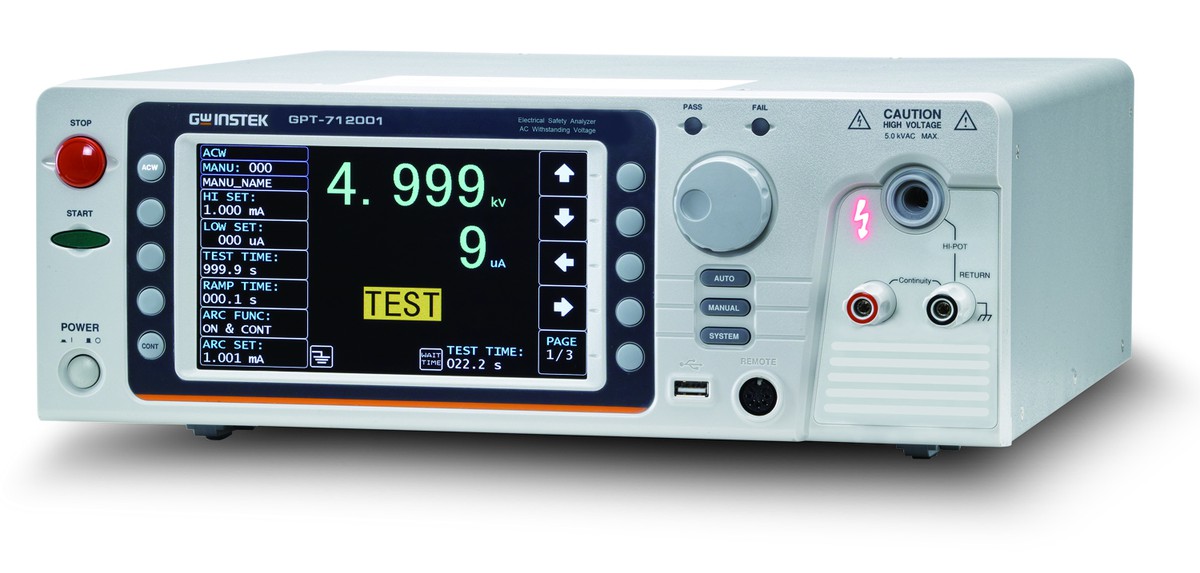

Модель: GPT-712004

Гарантия: 24 месяца

Описание установок GPT-712004:

Модели серии GPT-712000 оснащены новой уникальной функцией развертки (sweep), которая отображает диаграмму кривой результатов испытаний исследуемого объекта (ИУ). Ведется поточенная запись (шаг за шагом) результатов измерений по итогам приложенного напряжения / тока и соответствующих настроек установки (например, начальное Uисп, время нарастания, продолжительность теста или время спада). После завершения теста, пользователи могут узнать количество приложенной энергии (напряжение / ток в конкретный момент теста) и результаты измерения, перемещая по графику курсор, т таким образом помогая оператору понять изменения и взаимозависимость измеренных параметров в ходе испытания (ток или сопротивление). Функция также может использоваться для локализации критических точек - провалов теста исследуемых объектов (пробоя). Ресурсы статистической обработки результатов измерений (Statistics Function) позволяют сразу оценить полученные данные для прогнозных оценок с целью повешения достоверности интерпретации итогов испытаний.

Особенность серии заключается в поддержке испытаний емкостной нагрузки (до 47 мкФ). Это позволяет применять установки для тестирования ИУ с большой входной емкостью - импульсные источники питания, изделия бытовой техники и др. электронные устройства, использующие в выходных цепях сглаживающие фильтры для подавления НЧ шумов и пульсаций. Значение емкости в цепи зависит от конструкции конкретного ИУ. Как правило, представленные в настоящее время на рынке СИ тестеры электробезопасности (УПУ-5М и др.) имеют диапазон значений макс. ёмкости ИУ не более 5- 20 мкФ (реж. Авто/ Ручной). В случае тестирования ИУ с емкостной компонентой в цепи измерений (режим испытания на пробой постоянным напряжением/ DCW) для корректности испытания необходимо учитывать первоначальный заряд конденсаторов в момент запуска теста. Процесс заряда в момент подачи нарастающего напряжения теста (даже при емкости ~1 мкФ) будет занимать дополнительное время, и в некоторых случаях длительность может превысить предел установки таймера (≥ 999с). Если заряд не будет завершен, то это повлияет на результат испытаний. Учитывая это (и в порядке обратной связи от пользователей) разработчики в моделях новой серии GPT712000 модернизировали выходные каскады и увеличили диапазон максимальной ёмкости в ИУ до 47 мкФ.

Ещё одной новацией реализованной в серии GPT-712000 стала возможность установки времени задержки на следующий запуск испытаний (Wait time). Эта функция позволяет задавать временной интервал от старта испытаний до индикации в установке GPT информации об итогах теста. По умолчанию сообщение «Негоден»/ FAIL появляется через типовое контрольное время 0,3 секунды, однако для некоторых категорий ИУ может потребоваться больше времени для получения окончательного итога (с более стабильным результатом). Данная функция позволяет пользователю при необходимости самостоятельно регулировать этот параметр, чтобы учитывать конкретные испытательные приложения или специфику тестовой ситуации.

Отличительные особенности установок для проверки параметров электробезопасности GPT-712004:

• Выходная мощность 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности (КПД 90%) и надежности УПУ при тестировании;
• Испытание переменным напряжением до 5 кВ. частота 50/60 Гц;
• Высокое разрешение: 1 мкА - по току, 1 В – по напряжению;
• Режим GC (I_исп100мА): измерение сопротивления цепей безопасности (заземления), контроль целостности защитных проводников (Continuity);
• Испытание постоянным напряжением до 6 кВ;
• Измерение сопротивления изоляции;
• Измерение R низкоомных цепей током до 32А, разрешение 0,1 мОм;
• Установка ВВ напряжения при отключенной нагрузке, регулировка U_исп в ходе теста, МК-процессорное управление, высокая стабильность U_исп;
• Испытания емкостной нагрузки (до 47 мкФ);
• Режимы запуска испытаний: «Ручной»/ «Авто», функция качания Sweep (график/ таблица), статистическая обработка результатов;
• Тест по таймеру (заданное время - «Нарастание»/ «Спад»);
• Световая и звуковая индикация (состояние, результат теста);
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
• Дублирование функционального выхода на задней панели;
• Испытания с подключением установки к «земле» или изолирования от точки общего потенциала (GND – On/ Off);
• Память: 100 ячеек для записи профилей (10 блоков);
• Графический цветной TFT дисплей (диаг. 18 см);
• Интерфейс: RS-232, USB (2), (опция GPIB);
• Тест в соответствии с требованиями МЭК 61010-2-034.

Технические характеристики GPT-712004:

Комплект поставки установки GPT-712004:
