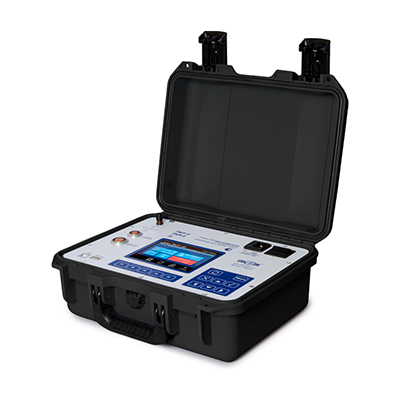

Прибор контроля устройств РПН трансформаторов ПКР-2
Прибор контроля устройств РПН трансформаторов ПКР-2 предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.
Осциллографирование резисторных устройств РПН методом прямой диагностики
Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Все характеристики снимаются:
Снятие круговых диаграмм резисторных и реакторных устройств РПН
Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
Все характеристики снимаются:
Автоматическая самонастройка к устройству РПН и контроль по трём фазам
Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.
Проверка реакторных устройства РПН в статическом режиме
С помощью прибора ПКР-2 реакторные устройства РПН можно проверить в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.
Эргономичные щупы или кабель с зажимами типа "крокодил"
Для удобства прямого подключения к контактам устройства РПН, когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.
Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.
Сенсорный экран и работа с результатами диагностики
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.
Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их на компьютер.
Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.
Высокий уровень безопасности при эксплуатации
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.
Отличительные особенности:
Технические характеристики прибора контроля устройств РПН трансформаторов ПКР-2:
|
Диапазон измерений интервалов времени |
0,01 ÷ 1200 с |
|
Точность |
±(3+tx)×10−4 с |
|
Разрешающая способность |
±0,1 мс |
|
Диапазон измерений угловых перемещений |
2˚ ÷ 360˚ |
|
Точность |
±0,56˚ |
|
Диапазон измерений силы постоянного тока |
1 ÷ 4 А |
|
Диапазон измерений электрического напряжения постоянного тока |
1 ÷ 20 В |
|
Диапазон измерений электрического сопротивления постоянному току |
1 ÷ 20 Ω |
|
Точность |
±5 % |
|
Частота дискретизации измерения сопротивления на канал |
10 ±0,1 кГц |
|
Максимальное время регистрации круговой диаграммы |
20 мин |
|
Максимальное время регистрации осциллограммы методом DRM |
20 мин |
|
Питание (встроенная батарея) |
Литий-ионная |
|
Время заряда аккумулятора |
2,5 ч |
|
Время работы от встроенного аккумулятора |
2 ÷ 8 ч |
|
Связь с ПК |
USB и USB host |
|
Дисплей |
Цветной графический TFT сенсорный, 640x480 точек |
|
Потребляемая мощность в режиме ожидания |
< 15 Вт |
|
Потребляемая мощность в режиме измерений |
< 210 Вт |
|
Питание (сетевое напряжение) |
~ 150-242 В, 50 Гц = 150-300 В |
|
Габариты |
360×290×165 мм |
|
Масса прибора ПКР-2 / ПКР-2М |
5,1 / 6,1 кг |
|
Защита от окружающей среды |
IP 64 (крышка прибора закрыта) |
|
Диапазон температуры при работе с прибором |
от -20 °C до +40 °C |
|
Межповерочный период |
3 года |
|
Межкалибровочный период |
3 года |
|
Язык интерфейса и руководства пользователя |
Русский / Английский |
Комплект поставки:
|

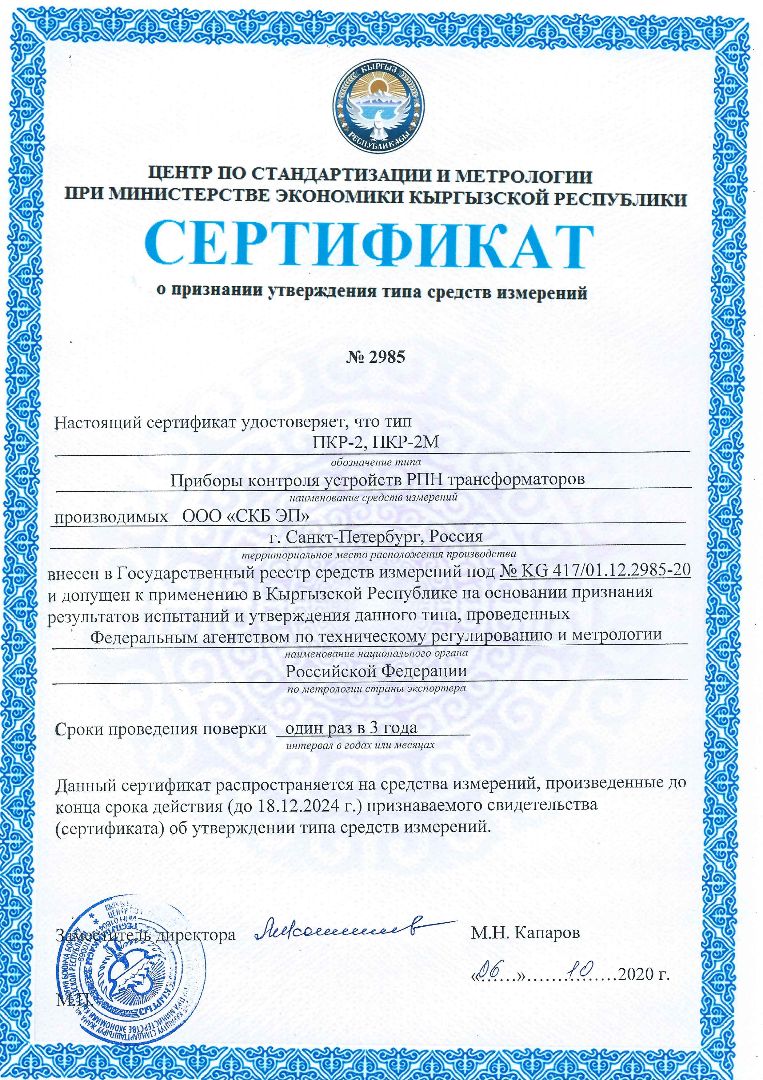

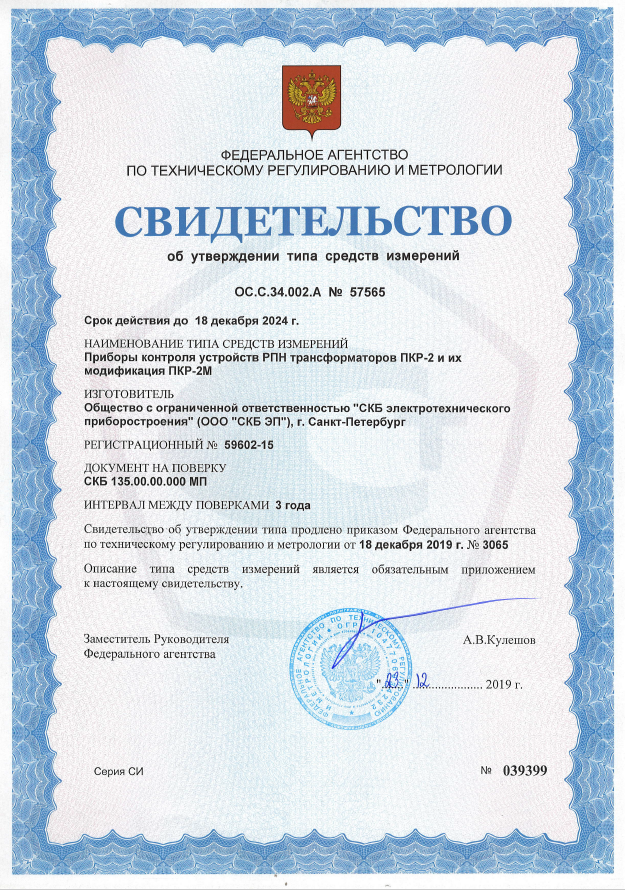

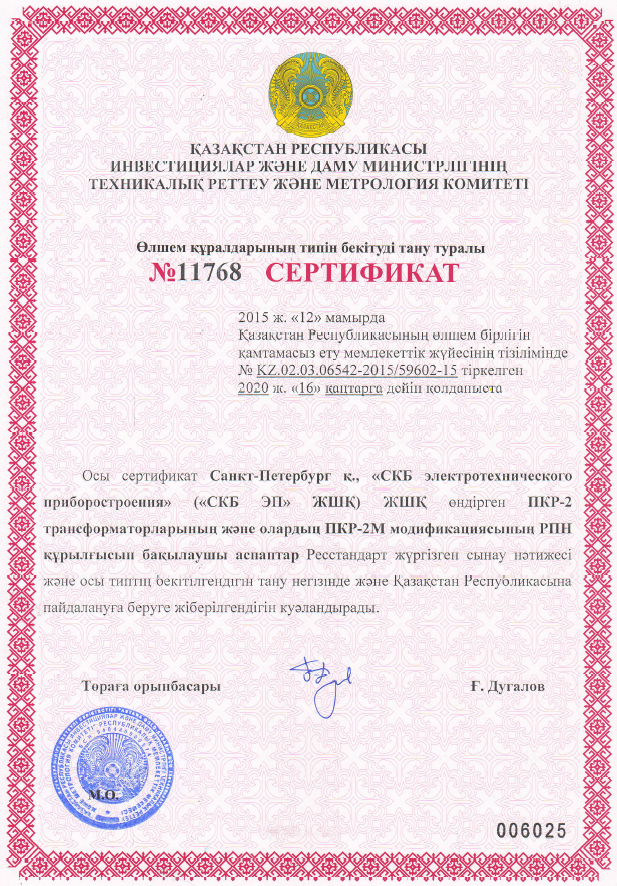

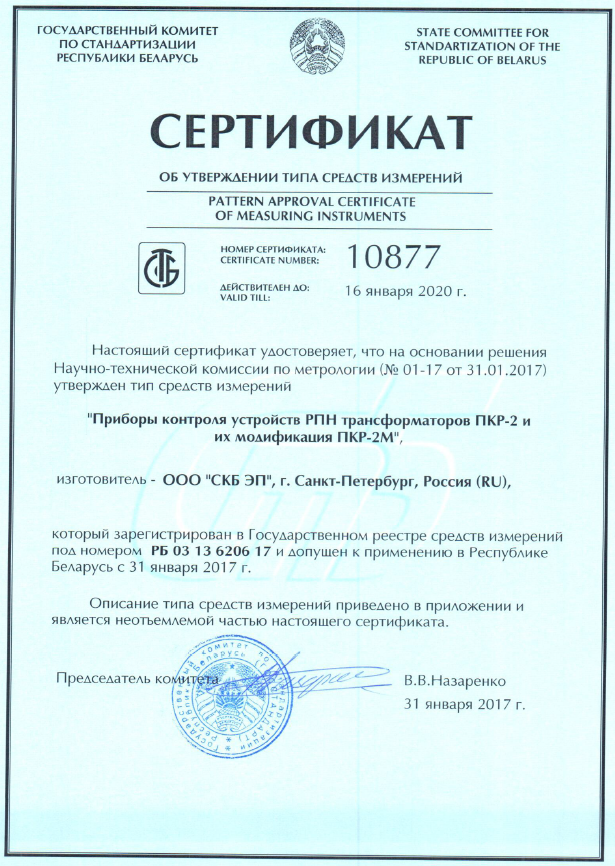

Сертификаты |
|
|
|
|
