ТУ 4276-016-99510172-2013
Аппарат предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектнойизоляции силовых кабелей.
Область применения - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.

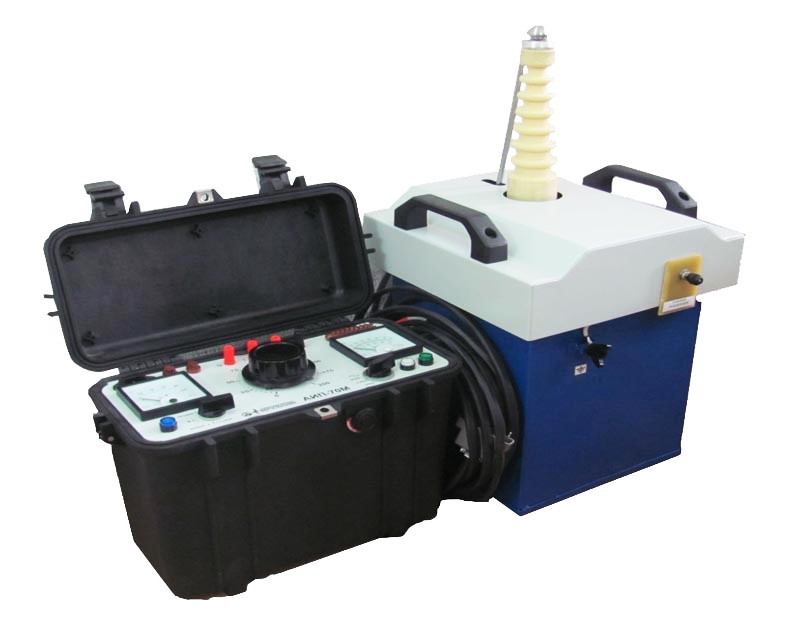

Конструктивно аппарат испытательно-прожигающий АИП-70М состоит из двух блоков - блока высоковольтного и блока управления.
Высоковольтный блок включает в себя высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель, замыкатель и блок защиты. Высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель закреплены на изоляционной крышке и помещены в бак, заполненный трансформаторным маслом. Испытательное напряжение выводится из бака через высоковольтный вывод. Защитное заземление подключается к клемме на баке.

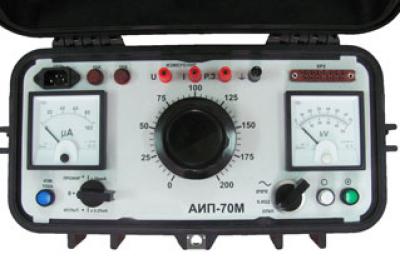

В блоке управления размещены элементы управления, защиты, световой сигнализации, измерительные приборы, разъемы и клеммы для подключения сетевого кабеля, кабеля питания высоковольтного блока и кабеля измерений .
|
Рабочий диапазон выходного переменного напряжения (действующее значение), кВ |
от 10 до 50 |
|
Рабочий диапазон выходного выпрямленного напряжения (амплитудное значение), кВ |
от 10 до 70 |
|
Предел допускаемой основной приведенной погрешности воспроизведения переменного напряжения в режиме холостого хода, % |
±3 |
|
Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме испытаний объектов с емкостной нагрузкой, % |
±3 |
|
Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме холостого хода, % |
±3 |
|
Предел допускаемой основной приведенной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, % |
±10 |
|
Предел допускаемой дополнительной погрешности воспроизведения переменного и выпрямленного напряжений, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, % |
±3 |
|
Предел допускаемой дополнительной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, % |
±10 |
|
Выходной ток в режиме прожига, мА, не менее |
20 |
|
Потребляемая мощность, кВ·А, не более |
2,2 |
|
Общая масса, кг, не более |
62 |
-высоковольтного блока 345х360х665;
-пульта управления 415х220х335;
| Блок управления | 1 |
| Блок высоковольтный с кабелем цепей управления и кабелем цепей измерения | 1 |
| Кабель сетевой | 1 |
| Провод защитного заземления | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Комплект ЗИП: вставка плавкая ВП2Б-1-10А | 2 |
|

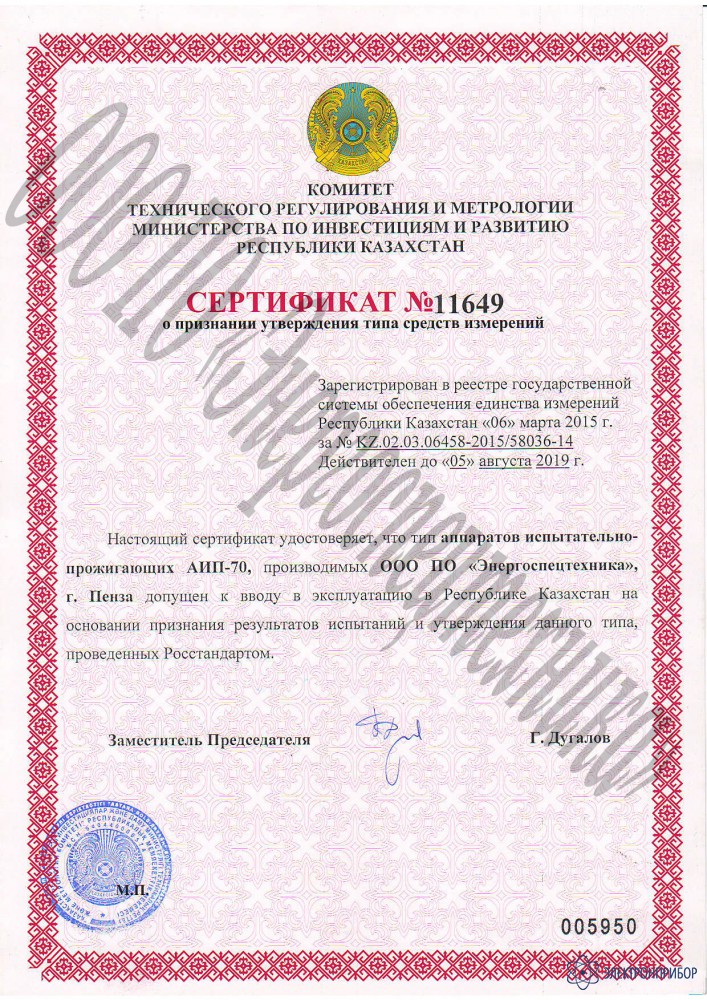

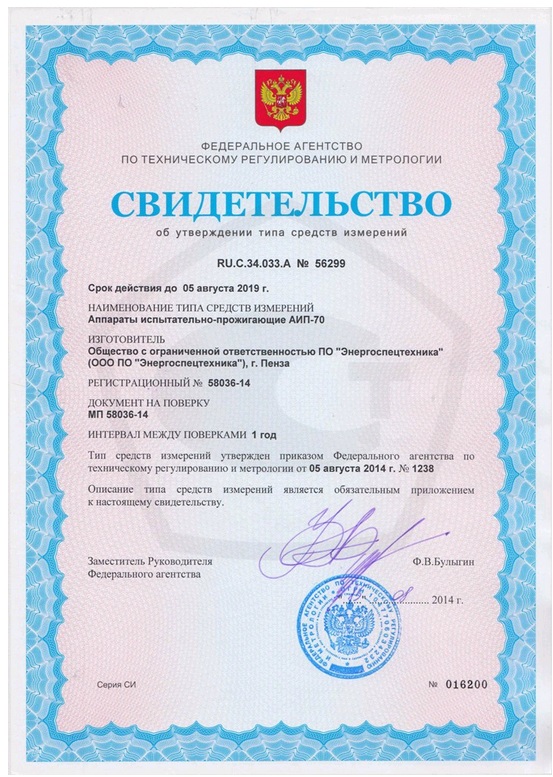

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
