Артикул: LAP-F14064M
|
Детали

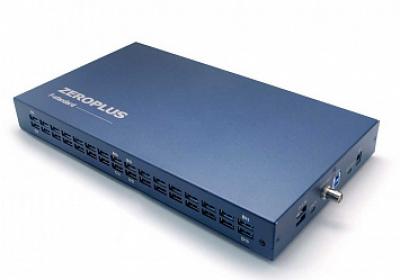

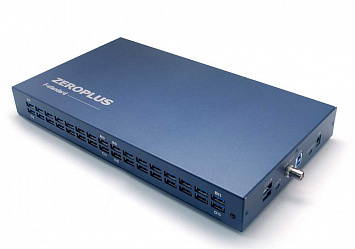

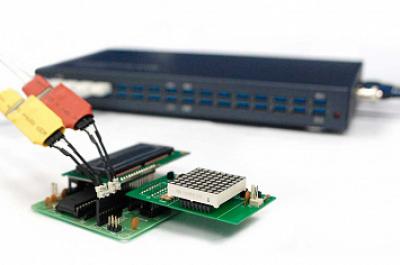

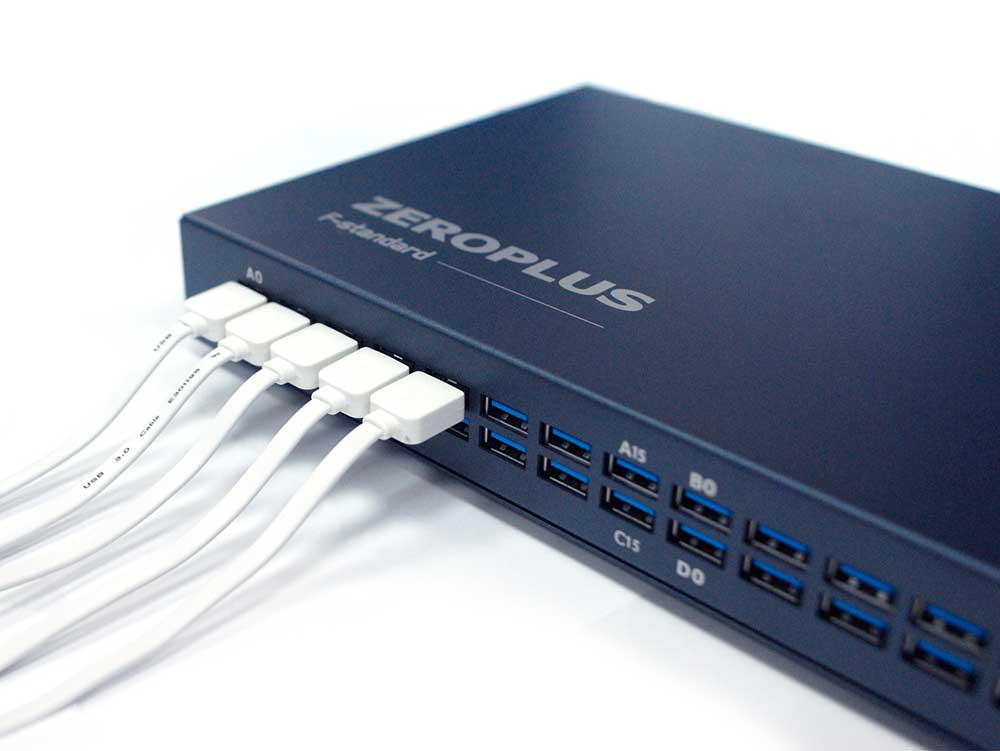

Эти логические анализаторы серии LAP-F1 представляют собой многоцелевые и основанные на ПК логические анализаторы, которые обеспечивают высокую частоту дискретизации, большое количество каналов и глубокое количество каналов в одном приборе.
Общие сведения
Все логические анализаторы серии LAP-F1 работают в версиях 32 и 64 бит. Кроме того, аппаратное обеспечение внутри этого анализатора имеет высокопроизводительный FPGA-чип Xilinx и эксклюзивные активные зонды, которые повышают точность и стабильность выборки. Расширенная библиотека протоколов состоит из не менее 110 протокольных декодеров. Все устройства могут быть расширены дополнительными функциями, такими как прямая передача данных на компьютер, сложение каналов и возможность декодирования eMMC. Кроме того, для быстрой передачи данных доступно соединение USB 3.0.
Пользовательский интерфейс
Пользовательский интерфейс программного обеспечения серии LAP-F1 похож на интерфейс серии LAP-C, так как он также позволяет легко отлаживать, но выглядит черным, современным. Доступ ко всем функциям осуществляется из главного меню, а также можно вводить избранные функции непосредственно из настраиваемой панели значков прямого доступа. Знакомые настройки канала и триггера занимают левую часть свойства экрана, а справа панель управления облегчает доступ к наиболее распространенным параметрам сбора. Нижняя часть экрана дает доступ к окнам дополнительного анализа. Изображение пользовательского интерфейса показано ниже.
Технические характеристики:
|
|
LAP-F14064M | |||||
|---|---|---|---|---|---|---|
|
Канал |
40 |
|||||
|
Памяти |
64 МБ |
|||||
|
Операционная система |
Windows8.1 (рекомендуется)/Windows7 32-бит или 64bit |
|||||
|
Передачи |
USB3.0 (2.0 совместимый) |
|||||
|
Частота дискретизации |
1 ГГц: внутренний (синхронизации)-Макс.; 200 мГц (Dual-edge): Внешний (состояние)-Макс. |
|||||
|
Триггер | ||||||
|
Триггер каналов |
32 (каналы делятся на 2 группы; или запуска между 1st Group (32CH.) и 2nd (8/32CH.) возможно) |
|||||
|
Триггер события |
Узор/EDGE/импульсно-ширина/интервал (время) |
|||||
|
Задержка запуска |
Да |
|||||
|
Триггер последовательность уровни |
256 |
|||||
|
Триггер пройти |
1 ~ 65,535 |
|||||
|
Триггер напряжения |
4 одновременных уровни-1 для каждого из 4 порта |
|||||
|
Вспомогательный курсоры |
250 |
|||||
|
Оборудования триггеры |
Я2C, я2S, SPI, svid, UART, CAN2.0B |
|||||
|
Emmc5.1/SD3.0 триггер |
4 CH. могут быть вызваны/sampled/декодируются в 2 ГГц в стандартной версии; видеть специальная функция для полной поддержки |
|||||
|
Специальные функции | ||||||
|
Канал складной |
LAP-F1 предлагает возможность сосредоточиться общий объем памяти на ограниченное количество каналов. пример с помощью 64CH. модель с 4 МБ/CH: включить только 32CH. использовать 8 МБ/CH, включить только 16CH. использовать 16 МБ/CH., включить только 8CH. использовать 32 МБ/CH. и т. д. пожалуйста, задавайте вопросы для более подробной информации о конкретных моделях. |
|||||
|
EMMc5.1/SD3.0 (опция) |
Получить специальные EMMC-зонды и разблокировать 32CH. для 2 ГГц выборки до полного триггер и декодировать все сигналы eMMC5.1/SD3.0. Как EMMC только имеет 11 сигналы остальные сигналы могут быть использованы для других высокоскоростных приобретений. |
|||||
|
Долгое время записи (опция) |
Эта функция используется для потоковой передачи образцов непосредственно на диск. до 64 каналов могут передаваться в среднем на 300 МБ/с. с помощью USB3.0.The долгое время записи функция может быть использована для получения сигналов от 7 часов и до месяца в зависимости от выборки настройки. |
|||||
|
Функции программного обеспечения | ||||||
|
Языки |
Английский и китайский (традиционный/Упрощенный) |
|||||
|
Масштабирование и панорамирование |
2 курсор режимов |
|||||
|
Сигналы и UI настройки |
Изменить внешний вид каналов, меню, следы, Windows и т. д. |
|||||
|
Состояние список и вид сигнала |
Присутствует образцы как список 1 s и 0 s или как сигнала |
|||||
|

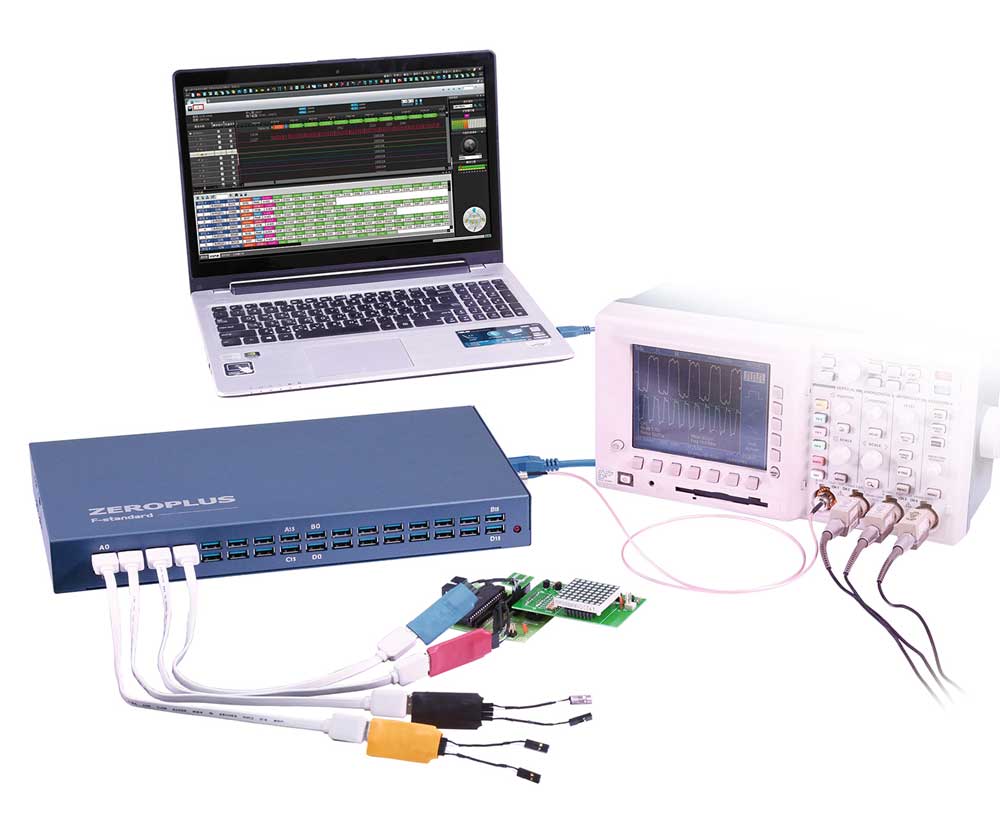

DSO соединения |
Подключения и импорт сигналов от DSO |
|||||
|
Файлы сравнение |
Сравните 2 файлы, чтобы быстро увидеть, где и как они отличаются |
|||||
|
Навигатор |
Быстро перейдите к далекой части сигнала |
|||||
|
Памяти просматривать |
Увидеть, что памяти выглядит как; что чтения/написано к которому адрес |
|||||
|
Список Пакетов |
Обзор все пакеты в списке форма |
|||||
|
Статистика |
Вид таблицы числа периодов, периодов, которые удовлетворяют условий и т. д. |
|||||
|
В режиме реального времени Сигнал активности |
Live View зонда активности |
|||||
|
Протокол декодеры |
Более 110 бесплатных встроенный протокол декодеры-видеть частичный список вправо |
|||||
|
Фазы ошибки |
≪3ns |
|||||
|
Мощность |
AC (В): 100 ~ 240 В 50/60 Гц; DC (выход): 9 В/5.55A |
|||||
|
Размеры |
322 мм * 180 мм * 38 мм |
|||||
|
Сертификаты |
CE |
|||||
|
