Артикул: Victor VC890D
|

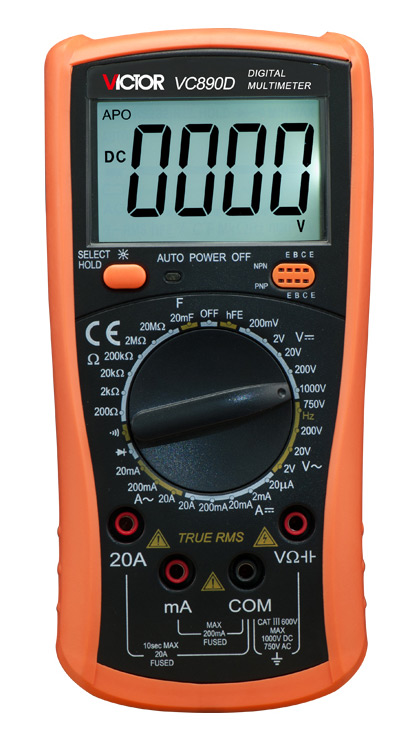

Описание мультиметра цифрового Victor VC890D:
Мультиметр Victor VC890D является карманным тестером базового уровня. Прибор представляет собой надежный цифровой мультиметр с батарейным питанием. Для улучшения чтения показания в приборе применен жидкокристаллический дисплей 3 ½ знака (максимальная индикация «1999», высота знаков 235 мм).Мультиметр Victor VC890D имеет функции: измерения постоянного или переменного напряжения, силы постоянного тока, сопротивления, "прозвонки" цепей и тест диодов (p-n переход), емкости конденсаторов и коэффициента усиления транзистора. Мультиметр на задней панели имеет откидную подставку-упор для его установки на рабочем месте с целью удобства считывания показаний.Мультиметр Victor VC890D оптимальный прибор начального уровня для лабораторий, эксплуатации электрооборудования, для бытового применения и семейного хобби.
Технические характеристики мультиметра цифрового Victor VC890D:
|
Диапазон |
Точность |
Разрешение |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
||
|
200 Мв |
±(0,5%+3D) |
100 мкВ |
|
2 В |
1 мВ |
|
|
20 В |
10 мВ |
|
|
200 В |
100 мВ |
|
|
1000 В |
±(0,8%+5D) |
1 В |
|
Входное сопротивление: 10 МОм на всех диапазонах. Защита от перегрузки: диапазон 200 мВ: 250 В пост. + перем., в других диапазонах 1000 В пост. + перем. |
||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
||
|
20 В |
±(0,8%+5D) |
10 мВ |
|
200 В |
100 мВ |
|
|
700 В |
±(1,2%+5D) |
1 В |
|
Входное сопротивление: 10 МОм. Частотный диапазон: 40 Гц — 400 Гц в диапазонах до 200 В, 40 Гц — 200 Гц в диапазоне 700 В. Индикация: среднее значение (синусоидальный сигнал). |
||
|
СОПРОТИВЛЕНИЕ |
||
|
200 Ом |
±(0,8%+5D) |
0,1 Ом |
|
2 КОм |
±(0,8%+3D) |
1 Ом |
|
20 КОм |
10 Ом |
|
|
200 КОм |
100 Ом |
|
|
2 МОМ |
1 КОм |
|
|
20 МОм |
±(1,0%+25D) |
10 КОм |
|
Напряжение разомкнутой цепи: менее 0,7 В. Защита от перегрузки: 250В на всех диапазонах. |
||
|
ПОСТОЯННЫЙ ТОК |
||
|
20 мкА |
±(0,8%+10D) |
10 мкА |
|
2 мА |
±(0,8%+10D) |
1 мкА |
|
200 мА |
±(1,2%+8D) |
100 мкА |
|
20 А |
±(2,0%+5D) |
10 мА |
|
Максимальное падение напряжения на мультиметре: 200 мВ Максимальный входной ток: 20 А (менее 10 сек) Защита от перегрузки: предохранитель 0,2 А/250 В; 20 А/250 В быстродействующий предохранитель. |
||
|
ПЕРЕМЕННЫЙ ТОК |
||
|
20 мА |
±(1,2%+15D) |
10 мкА |
|
200 мА |
±(2,0%+5D) |
100 мкА |
|
20 А |
±(3,0%+10D) |
10 мА |
|
Максимальное падение напряжения на мультиметре: 200 мВ. Максимальный входной ток: 20 А (менее 10 сек) Защита от перегрузки: предохранитель 0,2 А/ 250В; 20 А/250 В быстродействующий предохранитель. Частотный диапазон: 40 Гц — 200 Гц. Индикация: среднее значение (синусоидальный сигнал). |
||
|
ЕМКОСТЬ КОНДЕНСАТОРОВ |
||
|
20 нФ |
±(2,5%+20D) ±(5,0%+10D) |
10 пФ |
|
2 мкФ |
1 нФ |
|
|
200 мкФ |
100 нФ |
|
|
Защита от перегрузки: 36В эфф. |
||
|
ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ |
||
|
Функция |
Описание |
Условия теста |
|
индикация прямого падения напряжения на диоде |
прямой ток через диод 1 мА обратное напряжение ~3 В |
|
|
при сопротивлении менее (70±20)Ом звучит сигнал |
напряжение на разомкнутых щупах приблизительно 3 В. |
|
|
Защита от перегрузки: 250 В эфф. |
||
|
КОЭФФИЦИЕНТ УСИЛЕНИЯ ТРАНЗИСТОРА hFE |
||
|
hFE NPN или PNP |
0 ~ 1000 |
Iб ~ 10мкА, Vкэ ~3 В |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
||
|
Дисплей |
3 1/2 (1999) ЖК-дисплей 25 мм |
|
|
Полярность |
Автоматическая индикация |
|
|
Юстировка нуля |
Автоматическая |
|
|
Стандарт безопасности |
рибор имеет стандарт IEC1010 на загрязнение 2 степени и двойную изоляцию II класса. |
|
|
Условия эксплуатации |
0°С - +40°С, влажность < > |
|
|
Условия хранения |
-20°С - +60°С, влажность < > |
|
|
Питание |
Батарея 9 В x 1 |
|
|
Размеры |
1 75 х 93 х 55 мм |
|
|
Вес |
Приблизительно 400 гр. (с батареей) |
|
Комплект поставки Victor VC890D
|
№ |
Наименование |
Количество |
|
1 |
Мультиметр Victor VC890D |
1 |
|
2 |
Измерительные провода (красный/черный) (до 10А) |
2 |
|
3 |
Защитный чехол (съемный холстер) |
1 |
|
4 |
Источник питания 9 В |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
