Артикул: Victor 81D
|

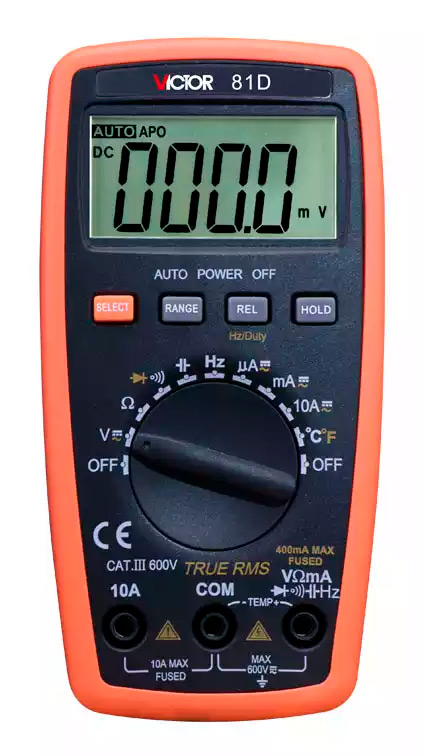

Описание мультиметра цифрового Victor 81D:
Мультиметр цифровой Victor 81D является многофункциональным прибором с ручным выбором режимов измерений с помощью переключателя и входными утепленными в корпус гнездами колонкового типа. Мультиметр представляет собой надежный компактный цифровой прибор с батарейным питанием.Мультиметр Victor 81D имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.Для улучшения чтения показания в мультиметре Victor 81D применен большой жидкокристаллический дисплей 4 разряда ( максимальная индикация «3999») и высотой знаков 18,9 мм. Функция фиксации текущего значения (HOLD) и защита от перегрузки делают эксплуатацию этого мультиметра более удобной и безопасной.Если органы управления мультиметра Victor 81D не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.
Технические характеристики мультиметра цифрового Victor 81D:
| Предел | Разрешение | Погрешность | ||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||||
| 400 мВ | 0,1 мВ | ±(0,5% + 4* k) | ||
| 4 В | 1 мВ | |||
| 40 В | 10 мВ | |||
| 400 В | 100 мВ | |||
| 600 В | 1 В | ±(1,0% + 4* k) | ||
| Защита измерительного входа: 600 В постоянное; 600 В ср. кв. Входное сопротивление: не менее 40 МОм для предела 400 мВ; 100 МОм для остальных пределов |
||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | ||||
| 4 В | 1 мВ | ±(0,8% + 6* k) | ||
| 40 В | 10 МВ | |||
| 400 В | 100 мВ | |||
| 600 В | 1 В | ±(1,0% + 6* k) | ||
| Защита измерительного входа: 600 В постоянное; 600 В ср. кв. Входной импеданс: 10 МОм/ 100 пФ. Измерение ср. кв. значения (СКЗ): – сигнал напряжения синусоидальной формы (RMS). Полоса рабочих частот: 50...200 Гц |
||||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА | ||||
| Предел | Разрешение | Погрешность | Допустимое падение напряжения (максимальное измеряемое) | |
| 400 мкА | 0,1 мкА | ±(1,0% + 10* k) | Не более 0,4 мВ на диапазоне «мА» | |
| 4000 мкА | 1 мкА | |||
| 40 мА | 100 мкА | |||
| 400 мА | 100 мкА | |||
| 10 А | 10 мА | ±(1,2% + 10* k) | 100 мВ на диапазоне «А» | |
| Максимальный входной ток 10А (не более 15 сек). Защита входа: макс. напряжение 600 В ср. кв. Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся); 10 А / 250 В. Измерение ср. кв. значения (СКЗ): – сигна л тока синусоидальной формы (RMS). |
||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА | ||||
| 400 мкА | 0,1 мкА | ±(1,0% + 10* k) | Не более 0,4 мВ на диапазоне «мА» | |
| 4000 мкА | 1 мкА | |||
| 40 мА | 100 мкА | |||
| 400 мА | 100 мкА | |||
| 10 А | 10 мА | ±(1,2% + 10* k) | 100 мВ на диапазоне «А» | |
| Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся) ; 10 А / 2 50 В. Измерение ср. кв. значения (СКЗ): – сигнал тока синусоидальной формы ( RMS ). Полоса рабочих частот: 50...200 Гц |
||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | ||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | |
| 400 Ом | 0,1 Ом | ±(0,8% + 5* k) | 250 В ср. кв. | |
| 4 кОм | 1 Ом | ±(0,8% + 4* k) | ||
| 40 кОм | 10 Ом | |||
| 400 кОм | 100 Ом | |||
| 4 МОм | 1 кОм | |||
| 40 МОм | 10 кОм | ±(1,2% + 10* k) | ||
| Напряжение на разомкнутых концах примерно 200 мВ (Uхх) . При измерении на пределе «400 Ом» – измерьте собственное сопротивление подключенных измерительных проводов, а затем вычитайте это значение из показаний прибора при подключении к объекту тестирования (из результатов последующих измерений). |
||||
| ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ | ||||
| Предел | Разрешение | Погрешность | Максимальный тестовый ток | Максимальное напряжение на открытых концах |
 |
10 мВ | ±(1,5% + 5* k)* | 0,5 мА | 0,5 В |
| *При падении напряжения в пределах от 0,5 В. Защита измерительного входа – макс. 250 В ср. кв. Срабатывание звукового сигнала при сопротивлении менее 50 Ом. Время срабатывания приблизительно 100 мс. Примечание: в режиме звукового прозвона цепи зумме р обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 150-200 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора. |
||||
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | |
| 4 нФ | 1 пФ | ±(5,0% + 90* k) | 250 В ср. кв. | |
| 40 нФ | 10 пФ | ±(3,5% + 8* k) | ||
| 400 мкФ | 100 пФ | |||
| 4 мкФ | 1 нФ | |||
| 40 мкФ | 10 нФ | |||
| 100 мкФ | 100 нФ | ±(5,0% + 8* k) | ||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||
| Предел | Разрешение | Чувствительность | Погрешность | Защита измерительного входа |
| 1 Гц | 0,001 Гц | 0,7 В ср. кв. | ±(0,5% + 10* k) | 250 В ср. кв. |
| 10 Гц | 0,01 Гц | |||
| 100 Гц | 0,1 Гц | |||
| 1000 Гц | 1 Гц | |||
| 10 кГц | 10 Гц | |||
| 100 кГц | 100 Гц | |||
| 1 МГц | 1 кГц | |||
| 30 МГц | 10 кГц | 1 В ср. кв. | ||
| ИЗМЕРЕНИЕ СКВАЖНОСТИ/DUTY | ||||
| Диапазон значений | Разрешение | Чувствительность | Погрешность | Защита измерительного входа |
| 0,01%...99,9% | 0,1 В | 0,7 В ср. кв. | - | 250 В ср. кв. |
| ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ | ||||
| Диапазон | Погрешность | Тип датчика | ||
| -20 °C...+400 °C | ±(1,0% + 40 е.м.р.) | К-типа | ||
| +401 °C... +1000 °C | ±(1,5% + 15 е.м.р.) | |||
| ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Разрядность цифровой шкалы | 4 разярда (3 3/4) | |||
| Максимально индуцируемое число | 3999 | |||
| Базовая погрешность (DVC) | ± 0,5% | |||
| Скорость измерения, изм./с | 3 | |||
| Индикация перегрузки | "OL", "-OL" | |||
| Источник питания | 2 х 1,5 В (тип ААА) | |||
| Срок службы источника питания, ч | 150 | |||
| Дисплей | ЖК | |||
| Габаритные размеры (ШхВхГ), мм | 74х145х36 | |||
| Масса (с батареей), г | 190 | |||
| Условия эксплуатации | 0 °C ...+40 °C, относительная влажность ≤70 % | |||
| Условия хранения | -10 °C ...+50 °C, относительная влажность ≤80 % | |||
Комплект поставки Victor 81D
|
№ |
Наименование |
Количество |
|
1 |
Мультиметр Victor 81D |
1 |
|
2 |
Измерительные провода (красный/черный) (до 10А) |
2 |
|
3 |
Термодатчик К-типа (с коннекторами «банан» 4мм) |
1 |
|
4 |
Защитный чехол (съемный холстер) |
1 |
|
5 |
Источник питания 2 х 1,5 В (тип ААА) |
1 |
|
6 |
Руководство по эксплуатации |
1 |
|
