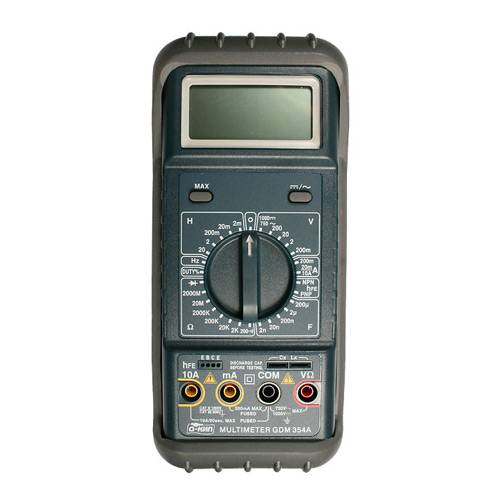

Артикул: GDM-354A
|
Назначение мультиметра цифрового GDM-354A:
Мультиметр цифровой GDM-354A: Напряжение постоянное: 200 мВ - 1000 В; Напряжение переменное: 200 мВ - 750 В; Ток постоянный: 20 мА - 10 А; Ток переменный: 20 мА - 10 А; Сопротивление: 200 Ом - 2000 МОм; Измерение частоты 2 кГц - 15 МГц; Ёмкость: 2 нФ - 200 мкФ; Индуктивность: 2 мГн - 20 Гн; Прозвон цепи; Испытание P-N; Коэффициент Н21; Максимальное индицируемое число 2000.
Особенности мультиметра цифрового GDM-354A:
3 1/4 разряда, большой ЖКИ - индикатор;
Максимально индицируемое число 2000;
Измерение сопротивления до 2 ГОм;
Измерение частоты до 15 МГц;
Измерение скважности;
Измерение ёмкости;
Измерение индуктивности;
Измерение параметров транзисторов;
Регистрация максимальных значений;
Защита измерительного входа;
Комплектуется защитным чехлом.
Технические характеристики мультиметра цифрового GDM-354A:
|
Параметр |
Значения |
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
|
|
Пределы измерений |
200 мВ; 2; 20; 200; 1000 В |
|
Погрешность |
± (0,5 % + 1 ед. счета) |
|
Максимальное разрешение |
0,1 мВ |
|
Входное сопротивление |
10 МОм |
|
Защита входа |
=1000 В; ~750 В |
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
|
|
Пределы измерений |
200 мВ; 2; 20; 200; 750 В |
|
Погрешность |
± (1,0 % + 4 ед. счета) |
|
Максимальное разрешение |
0,1 мВ |
|
Полоса частот |
50 … 500 Гц |
|
Входной импеданс |
10 МОм/100 пФ |
|
Защита входа |
=1000 В; ~750 В |
|
ПОСТОЯННЫЙ ТОК |
|
|
Пределы измерений |
20; 200 мА; 10 А |
|
Погрешность |
± (1,0 % + 1 ед. счета) |
|
Максимальное разрешение |
10 мкА |
|
Защита входа |
Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») |
|
ПЕРЕМЕННЫЙ ТОК |
|
|
Пределы измерений |
20; 200 мА; 10 А |
|
Погрешность |
± (1,5 % + 4 ед. счета) |
|
Максимальное разрешение |
10 мкА |
|
Полоса частот |
50 ... 500 Гц |
|
Защита входа |
Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») |
|
СОПРОТИВЛЕНИЕ |
|
|
Пределы измерений |
200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм |
|
Погрешность |
± (0,8 % + 2 ед. счета) |
|
Максимальное разрешение |
0,1 Ом |
|
Защита входа |
500 В |
|
ПРОЗВОН ЦЕПИ |
|
|
Порог срабатывания |
40 Ом |
|
Индикация |
непрерывный звуковой сигнал частотой 2 кГц |
|
Защита входа |
500 В |
|
ИСПЫТАНИЕ P-N |
|
|
Максимальный ток теста |
1 мА |
|
Напряжение теста |
3,3 В |
|
Защита входа |
500 В |
|
ЧАСТОТА |
|
|
Пределы измерений |
2; 20; 200; 2000 кГц; 15 МГц |
|
Погрешность |
± (0,1 % + 1 ед. счета) |
|
Максимальное разрешение |
1 Гц |
|
Чувствительность |
1 В |
|
Защита входа |
500 В |
|
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ |
|
|
Диапазон измерений |
10 … 90 % |
|
Погрешность |
± (1,0 % + 10 ед. счета) |
|
ЕМКОСТЬ |
|
|
Пределы измерений |
2; 20; 200 нФ; 2; 200 мкФ |
|
Погрешность |
± (5,0 % + 10 ед. счета) |
|
Максимальное разрешение |
1 пФ |
|
Частота тест-сигнала |
27; 270 Гц; 1 кГц |
|
ИНДУКТИВНОСТЬ |
|
|
Пределы измерений |
2; 20; 200 мГн; 2; 20 Гн 4,3; 43; 430 мГн; 4,3; 43 Гн |
|
Погрешность |
± (5,0 % + 10 ед. счета) |
|
Максимальное разрешение |
1 мкГн |
|
Частота тест-сигнала |
27; 270 Гц; 1 кГц |
|
КОЭФФИЦИЕНТ Н21 |
|
|
Диапазон измерений |
0…1000 |
|
Ток базы |
10 мкА |
|
Напряжение К-Э |
3 В |
|
ОБЩИЕ ДАННЫЕ |
|
|
Измерение ср. кв. зн. |
синусоидальный сигнал |
|
Максимальное индицируемое число |
2000 |
|
Скорость измерения |
2,5 изм./с |
|
Источник питания |
9 В (тип «Крона») |
|
Срок службы батареи |
150 ч |
|
Условия эксплуатации |
Температура: 0 °С … 40 °С; относительная влажность: не более 70% |
|
Габаритные размеры |
90 х 200 х 40 мм |
|
Масса |
400 г |
Комплект поставки GDM-354A
|
№ |
Наименование |
Количество |
|
1. |
Мультиметр цифровой GDM-354A |
1 |
|
2. |
Руководство по эксплуатации |
1 |
|
3. |
Измерительные провода |
2 |
|
4. |
Запасной предохранитель |
1 |
|
5. |
Батарея 9 В |
1 |
|
6. |
Защитный чехол |
1 |
|
