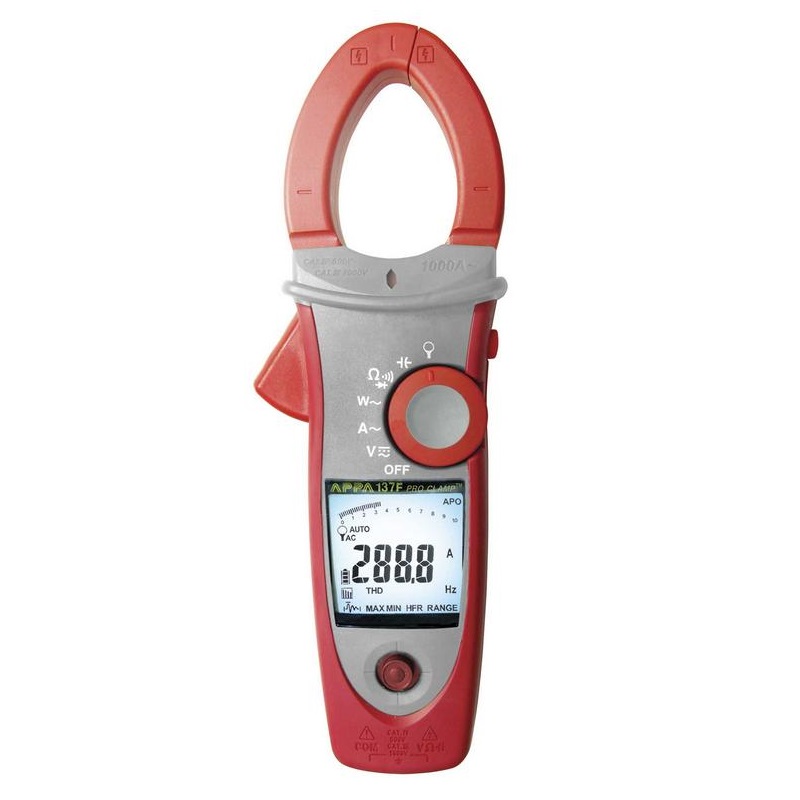

APPA 137F
/images/all/3/13006/big/img_5.jpg
jijijij
|
Артикул: APPA 137F
 |
Гарантия: 2 года |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Руководство по эксплуатации: Скачать (PDF, 1.44MB) |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности клещей электроизмерительных APPA 137F:
- Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя серии sFlex-T);
- Автодетектирование типа сигнала (пост/перем.), фильтр НЧ (LPF);
- Измерение активной мощности до 1000 кВт, коэфф. мощности (PF), частоты (ток/ напряжение);
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
- Измерение переменного (TRMS) тока: до 1000 А;
- Регистрация бросков пускового тока (Inrush current);
- Удержание показаний (Smart Data Hold), регистрация макс/ мин/ сред значений тока и напряжения;
- Измерение коэф. гармоник (THD,%) , гармоник напряжения и тока (до 25-й);
- Измерение емкости до 4 мФ, сопротивления (до 100 кОм), прозвонка цепи, тест диодов;
- Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз;
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыключение;
- Навигация в меню с помощь джойстика;
- Современный дизайн, противоударное исполнение (допускает падение с высоты до 1,3 м);
- Подсветка места измерения с/д фонариком (в направлении губок клещей);
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В).
Технические характеристики APPA 137F:
| Параметр |
Значение |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) |
| Диапазон измерений (AC/DC) |
0,01 … 100 … 1000 В |
| Разрешение |
0,01В |
| Погрешность измерения (DCV) |
±0,7% + 2 ед. счета |
| Погрешность измерения (ACV) |
±1,0% + 5 ед. счета |
| Полоса частот |
50 Гц … 500 Гц |
| ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) |
| Диапазон измерений (ACA) |
0,1 …100A… 1000 А |
| Разрешение |
0,01 А |
| Погрешность измерения (AC/DC) |
±1,5% + 5 ед. счета |
| Полоса частот |
50 Гц … 500 Гц |
| ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) |
| Предел измерений (50 / 60Гц) |
1000 А |
| Погрешность измерения |
±(2,5% + 5 ед. счета) |
| Чувствительность |
10 В / 10 А (скз) |
| Период интегрирования |
100 мс |
| АКТИВНАЯ МОЩНОСТЬ (W) |
| Пределы измерений |
10 кВт … 1000 кВт |
| Макс. разрешение |
1 Вт |
| Погрешность измерения |
±2,5% + 5 ед. счета |
| КОЭФФ. МОЩНОСТИ (PF) |
| Диапазон измерений |
- 1,00 … +1,00 |
| Разрешение |
0,01 |
| Погрешность измерения |
±3° |
| СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) |
| Диапазон измерений |
0,1 % … 100 % |
| Разрешение |
0,1 |
| Погрешность измерения |
±(3,0% + 10 ед. счета) |
| Чувствительность |
10 В / 10 А (скз) |
| Полоса частот |
45 Гц … 65 Гц |
| ГАРМОНИКИ (ТОК/НАПРЯЖЕНИЕ) |
| Диапазон изм. (№№ гарм.) |
13 … 25 |
| Чувствительность |
10 В / 10 А (скз) |
| Погрешность измерения |
±(10,0% + 10 ед. счета) |
| ЧАСТОТА |
| Основная гармоника |
20 Гц … 10 кГц |
| (HZ) |
| Разрешение |
0,1 Гц |
| Погрешность измерения |
±(0,5% + 3 ед. счета) |
| Чувствительность |
10 В/ 10 А (скз) |
| СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ |
| Пределы измерений |
1 кОм/ 10 кОм/ 100 кОм |
| Макс. разрешение |
0,01 Ом |
| Погрешность измерения |
±(1,0% + 3 ед. счета ) |
| Прозвонка цепи |
≤30 Ом (зв. сигнал частотой 2 кГц) |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА |
| Диапазон измерений |
0,4…0,8 В |
| Погрешность измерения |
±(1,5% + 5 ед. счѐта) |
| Тестовое напряжение ХХ |
3 В |
| ИЗМЕРЕНИЕ ЕМКОСТИ |
| Пределы измерений |
400 мкФ; 4 мФ |
| Макс. разрешение |
0,1 мкФ |
| Погрешность |
± (1,9 % + 8 ед. счета) |
| ОБЩИЕ ДАННЫЕ |
| Тип преобразователя клещей |
датчик Холла |
| Макс. индицируемое число |
10.000 |
| Скорость измерения |
3 изм./с |
| Макс. диаметр провода |
42 мм |
| Источник питания |
9 В х 1 (тип Крона) |
| Ресурс источника питания |
300 ч |
| Автовыключение |
15 мин |
| Условия эксплуатации |
0 °С … 50 °С, отн. влажность не более 80 % |
| Габаритные размеры |
87 х 250 х 51 мм |
| Масса |
420 г |
