Артикул: 5225723
|
Тип оборудования: Токоизмерительные клещи для измерений истинных среднеквадратических значений переменного/постоянного тока и напряжения, токовые клещи
Производитель: Fluke

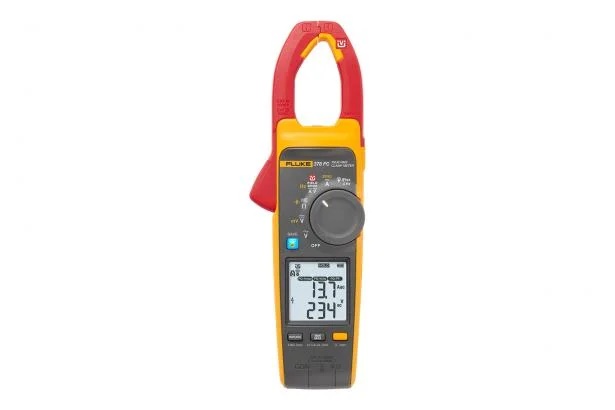

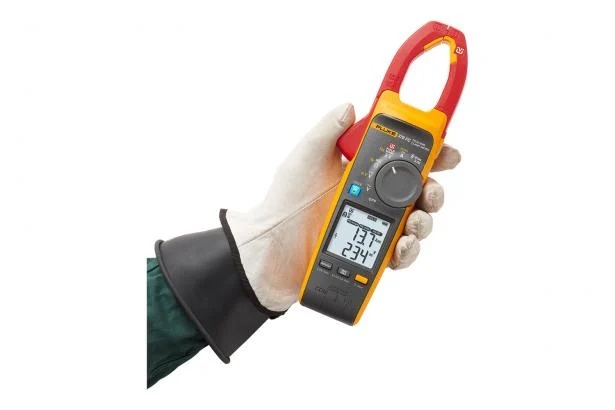

Модель: Fluke 378 FC с датчиком iFlex
Гарантия: 1 год
Описание токоизмерительных клещей Fluke 378 FC с датчиком iFlex:
Измерения напряжения и тока с использованием технологии FieldSense™:
В токоизмерительных клещах Fluke 378 FC, измеряющих истинные среднеквадратические значения параметров, используется технология FieldSense™, которая позволяет сократить продолжительность и повысить безопасность измерений, а также исключить контакт с проводниками под напряжением. Точное измерение напряжения и тока выполняется при помощи захвата клещей. Просто подсоедините зажим черного измерительного провода к любой доступной линии заземления, обхватите измеряемый проводник захватом и считывайте с экрана точные значения напряжения и тока.
Показатель качества электроэнергии, извещающий о том, что источником неисправности является не объект измерений, а питающая линия:
Клещи 378 FC оснащены уникальной автоматической функцией определения качества электроэнергии. При проведении измерений с помощью технологии FieldSense клещи 378 FC способны обнаруживать и отображать на экране нарушения качества электроэнергии, связанные с током, напряжением или коэффициентом мощности. Это позволяет быстро определить где находится источник неисправности — в питающей линия до точки измерения или в оборудовании после нее.
Быстрые и простые измерения параметров трехфазных систем:
Измерение сверхбольших токов датчиком iFlex®:
Входящий в комплект поставки гибкий токоизмерительный датчик iFlex позволяет измерять переменный ток силой до 2500 А. Датчик iFlex существенно упрощает измерения на участках с плотным монтажом и на проводниках большого диаметра.

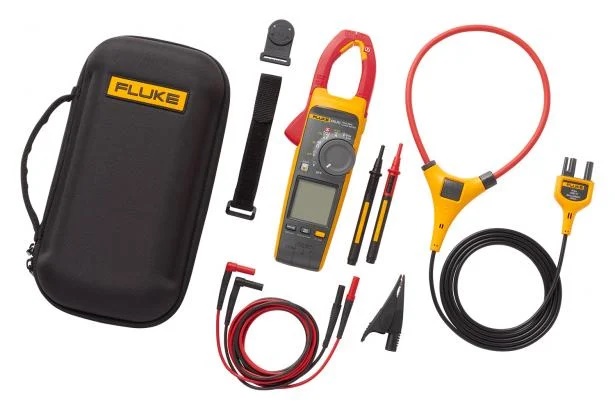

Простота и удобство эксплуатации благодаря дополнительным функциям и входящим в комплект поставки принадлежностям:
Токоизмерительные клещи 378 FC существенно упрощают проведение электроизмерительных работ. Как только прибор обнаруживает стабильный сигнал при измерении с помощью технологии FieldSense, его экран подсвечивается зеленым цветом. Таким же образом работает функция визуальной проверки целостности цепи, которая позволяет проводить измерения в шумных условиях, дублируя звуковой сигнал включением зеленой подсветки экрана.

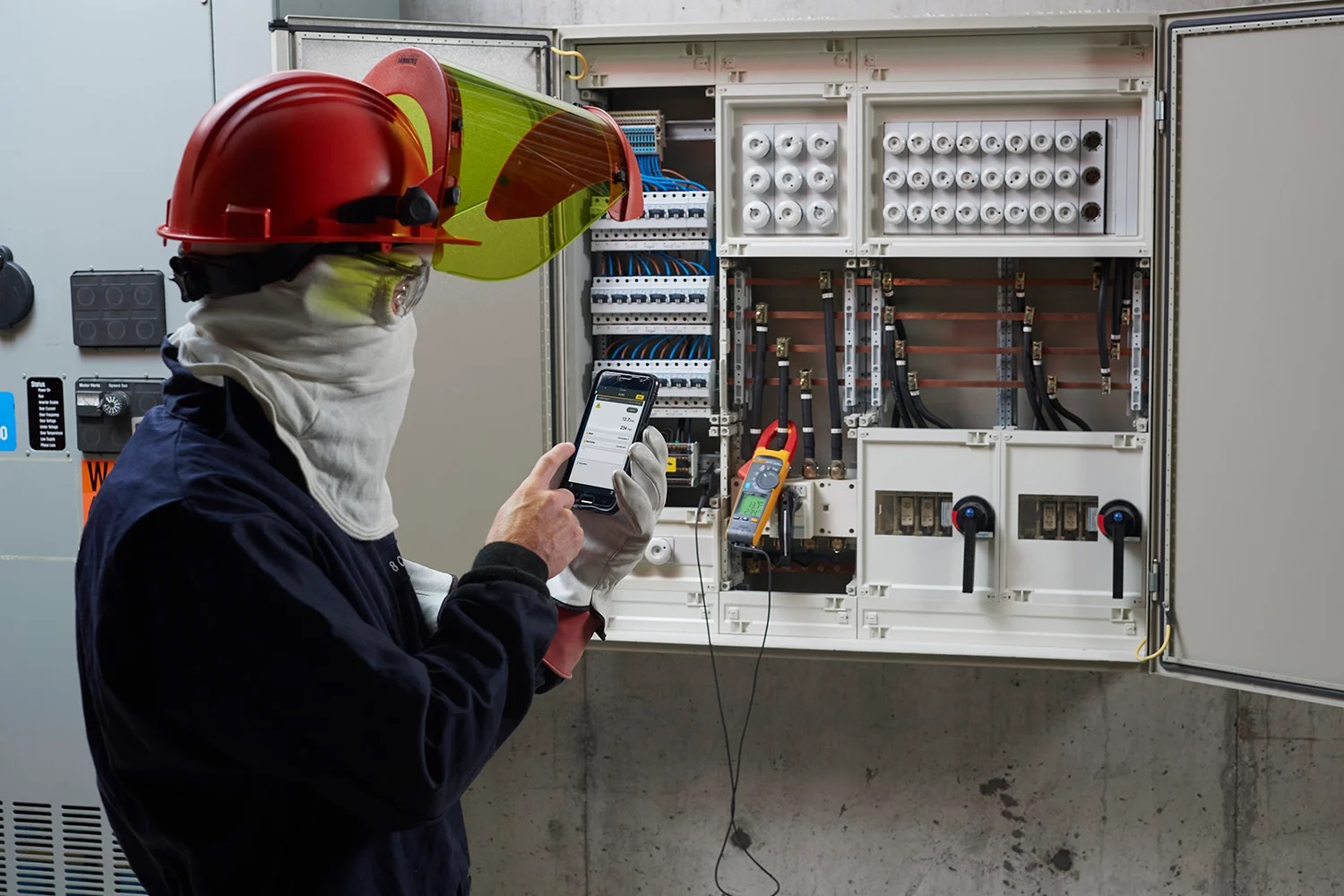

Регистрация, анализ и публикация данных результатов измерений при помощи ПО Fluke Connect®:
Установив ПО Fluke Connect, можно удаленно регистрировать данные, определять тренды и осуществлять мониторинг для обнаружения перемежающихся неисправностей. Fluke Connect также обеспечивает сбор данных, на основе которых возможно составить программу профилактического техобслуживания.
Технические характеристики Fluke 378 FC с датчиком iFlex:
| Технические характеристики прибора | ||
| Максимальное напряжение между любым из выводов и землей | 1000 В | |
| Батарея | Тип | 2 AA, IEC LR6, щелочные |
| Время работы от батареи | 200 часов | |
| Экран | Двухстрочный | |
|
Автоматическое выключение
|
спустя 20 минут
|
|
| Электрические характеристики | ||||
| Переменный ток: захват | ||||
| Диапазон | 999,9 А | |||
| Разрешение | 0,1 А | |||
| Погрешность | 2 % ±5 ед.мл.разр. (10—100 Гц) 2,5 % ±5 ед.мл.разр. (100—500 Гц) |
|||
| Коэффициент формы (50/60 Гц) | 3 при 500 А 2,5 при 600 А 1,42 при 1000 А Добавить 2 %, если коэф. формы >2 |
|||
|
Переменный ток: гибкий токоизмерительный датчик |
||||
| Диапазон | 2500 А | |||
| Разрешение | 1 А (≤2500 А); 0,1 А (≤999,9 А) | |||
| Погрешность | 3 % ±5 ед.мл.разр. (от 5 до 500 Гц) | |||
| Коэффициент формы (50/60 Гц) | 3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Добавить 2 %, если коэф. формы >2 |
|||
|
Чувствительность к положению |
||||
| Расстояние от оптимального положения | i2500-10 Flex | i2500-18 Flex | Ошибка | |
| A | 12,7 мм (0,5 дюйма) | 35,6 мм (1,4 дюйма) | ±0,5 % | |
| B | 20,3 мм (0,8 дюйма) | 50,8 мм (2,0 дюйма) | ±1,0 % | |
| C | 35,6 мм (1,4 дюйма) | 63,5 мм (2,5 дюйма) | ±2,0 % | |
|
Неопределенность измерения предполагает, что первичный проводник находится по центру в оптимальном положении, внешнее электрическое или магнитное поле отсутствует, и измерения проводятся в пределах рабочего диапазона температур. |
||||
| Постоянный ток | ||||
| Диапазон | 999,9 А | |||
| Разрешение | 0,1 А | |||
| Погрешность | 2 % ±5 ед.мл.разр.1 | |||
| [1]При использовании функции ZERO для компенсации отклонения | ||||
|
Напряжение переменного тока: технология FieldSense |
||||
| Диапазон | 1000 В | |||
| Разрешение | 1 В (≤1000 В) | |||
| Погрешность | ≤4/0 AWG | 3 % ±5 ед.мл.разр. (от 45 до 66 Гц) | ||
| ≥4/0 AWG | 5 % ±5 ед.мл.разр. (от 45 до 66 Гц) | |||
| Измеряемый проводник нужно располагать как можно ближе к зоне смыкания захвата клещей | ||||
|
Напряжение переменного тока: измерительные провода |
||||
| Диапазон | 600,0 В 1000 В | |||
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
|||
| Погрешность | 1 % ± 5 разрядов (от 20 Гц до 500 Гц) | |||
|
Напряжение постоянного тока |
||||
| Диапазон | 600,0 В 1000 В |
|||
| Разрешение | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
|||
| Погрешность | 1 % ±5 ед.мл.разр. | |||
|
Напряжение пост. тока в мВ диапазоне |
||||
| Диапазон | 500,0 мВ | |||
| Разрешение | 0,1 мВ | |||
| Погрешность | 1 % ±5 ед.мл.разр. | |||
|
Частота тока: захват |
||||
| Диапазон | От 5,0 до 500,0 Гц | |||
| Разрешение | 0,1 Гц | |||
| Погрешность | 0,5 % ±5 ед.мл.разр. | |||
| Уровень запуска | От 5 до 10 Гц, ≥10 A От 10 до 100 Гц, ≥5 А От 100 до 500 Гц, ≥10 А |
|||
|
Частота тока: гибкий токоизмерительный датчик |
||||
| Диапазон | От 5,0 до 500,0 Гц | |||
| Разрешение | 0,1 Гц | |||
| Погрешность | 0,5 % ±5 ед.мл.разр. | |||
| Уровень запуска | От 5 до 20 Гц, ≥25 А От 20 до 100 Гц, ≥20 А От 100 до 500 Гц, ≥25 А |
|||
|
Сопротивление |
||||
| Диапазон | 60,00 кОм 6000 Ом 600,0 Ом |
|||
| Разрешение | 0,1 Ом (≤600,0 Ом) 1 Ом (≤6000 Ом) 10 Ом (≤60,00 кОм) |
|||
| Погрешность | 1 % ±5 ед.мл.разр. | |||
|
Емкость |
||||
| Диапазон | 1000 мкФ | |||
| Разрешение | 0,1 мкФ (≤100,0 мкФ) 1 мкФ (≤1000 мкФ) |
|||
| Погрешность | 1 % ±4 ед.мл.разр. | |||
|
Механические характеристики |
||||
| Габариты (Д × Ш × В) | 274 × 86 × 47 мм | |||
| Масса (с батарейками) | 463 г | |||
| Просвет захвата | 34 мм | |||
| Диаметр гибкого токоизмерительного датчика | 7,5 мм | |||
| Длина кабеля гибкого токоизмерительного датчика (от головки до разъема) | 1,8 м | |||
| Длина пояса Роговского | 450 мм | |||
|
Условия эксплуатации |
||||
| Рабочая температура | от −10 °C до 50 °C | |||
| Температура хранения | от −40 °C до 60 °C | |||
| Влажность при работе (без конденсации) | Без конденсата (<10 °C) ОВ ≤90 % (от 10 до 30 °C) ОВ ≤75 % (от 30 до 40 °C) ОВ ≤45 % (от 40 до 50 °C) |
|||
| Температурные коэффициенты | Добавьте (0,1 × годовую точность) на каждый градус Цельсия при температуре выше 28 °C или ниже 18 °C | |||
| Защита от проникновения пыли и влаги | Согласно ГОСТ 14254-96 (МЭК 60529): IP30 (захват закрыт) | |||
| Рабочая высота над уровнем моря | 2000 м | |||
| Высота хранения | 12 000 м | |||
| Электромагнитная совместимость (ЭМС) | ||||
| Международные стандарты | ГОСТ Р МЭК 61326-1-2014 (IEC 61326-1): портативное устройство, электромагнитная среда ГОСТ Р 51522.2.2-2011 (IEC 61326-2-2), CISPR 11: Группа 1, Класс B |
|||
| Группа 1: Оборудование специально образует и (или) использует гальванически связанную радиочастотную энергию, которая необходима для работы самого оборудования. | ||||
| Класс B: Оборудование подходит для работы на жилых объектах и объектах, непосредственно подключенных к электросети низкого напряжения, обеспечивающей питание объектов, использующихся в жилых целях. Когда оборудование подключено к тестируемому объекту, возникающий уровень излучения может превышать предельные уровни, определяемые ГОСТ Р 51318.11-2006 (СИСПР 11:2004). |
||||
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) | |||
| Класс А: Продавцы и пользователи должны учитывать, что оборудование соответствует требованиям к промышленному оборудованию, работающему с электромагнитными волнами. Данное оборудование не предназначено для бытового использования, только для коммерческого. | ||||
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103. | |||
|
Безопасность |
||||
| Общая | МЭК 61010-1: Класс загрязнения 2 | |||
| Измерения | ГОСТ IEC 61010-2-032-2014: CAT III 1000 В / CAT IV 600 В ГОСТ IEC 61010-2-033-2013: CAT III 1000 В / CAT IV 600 В |
|||
| Токоизмерительные клещи для измерений токов утечки | ГОСТ Р МЭК 61557-13-2014 (IEC 61326-1): Класс 2, ≤30 А/м | |||
|
Беспроводная радиосвязь |
||||
| Сертификация радиочастоты | FCC ID: T68-FBLE IC:6627A-FBLE | |||
| Частотный диапазон | 2405—2480 МГц | |||
| Выходная мощность | <100 > | |||
| Данные радиочастоты | Radio Frequency Data For Class A Devices УПРОЩЕННАЯ ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ Компания Fluke настоящим заявляет, что радиооборудование, установленное в данном Приборе, соответствует требованиям Директивы 2014/53/ЕС. |
|||
|
