Функция «Измерения»

Режим

Предел

Диапазон измерений

Разрешение

Погрешность

Постоянное напряжение

50 мВ

-5 мВ…55 мВ

1 мкВ

0,01 %+0,01 диап

500 мВ

-50 мВ…550 мВ

10 мкВ

5 В

-0,5 В…5,5 В

0,1 мВ

30 В

-5 В…35 В

1 мВ

Постоянный ток

50 мА

- 5 мА …55 мА

1 мкА

Частота

50 кГц

3 Гц…50 кГц

0,01 Гц

0,01 %+0,00004 диап

CPM

180…3000000 CPM

1 CPM

±2 CPM

Сопротивление

500 Ом

0 Ом…550 Ом

0,01 Ом

0,01 %+0,01 диап

5 кОм

0 кОм…5,50 кОм

0,1 Ом

0,01 %+0,01 диап

Измерение температуры с помощью термопар

R

0…1767°C

1°C

1,8°C

S

0…1767°C

K

-100,0…1372,0 °C

0,1°C

1,2°C

E

-50,0…1000,0 °C

1,5°C

J

-60,0…1200,0 °C

1,0 °C

T

-100,0…400,0 °C

1,0 °C

N

-200,0…1300,0 °C

1,5 °C

B

600…1820 °C

1 °C

2,2 °C

L

-60,0…900,0 °C

0,1°C

0,7 °C

U

-100,0…600,0 °C

Измерение температуры с помощью термосопротивления

PT100

200,0…850,0 0C

0,10C

0,8 0C

PT200

-200,0…630,0 0C

1,0 0C

PT500

-200,0…630,0 0C

0,7 0C

PT1000

-200 …630 0C

0,7 0C

Cu10

-100 …260 0C

1,8 0C

Cu50

-50,0…150,00C

0,7 0C

Счетчик импульсов

1…100000

1

±2

Прозвонка

50 Ом

≤ 50 Ом

Измерение давления с помощью модулей давления

2 типа модулей серии VРМ

Зависит от модуля

Зависит от модуля

Зависит от модуля

Функция калибратора (источник сигналов)

Постоянное напряжение

100 мВ

-10 мВ…110 мВ

1 мкВ

0,01 %+0,01 диап

1 В

-0,1 В…1,1 В

10 мкВ

0,01 %+0,01 диап

10 В

-1 В…11 В

0,1 мВ

0,01 %+0,01 диап

Постоянный ток

30 мА

0…33 мА

1 мкА

0,01 %+0,01 диап

Частота

100 Гц

1…110 Гц

0,01 Гц

±2 емр

1 кГц

0,1…1,1 кГц

1 Гц

10 кГц

1…11 кГц

0,1 кГц

50 кГц

10…50 кГц

2 кГц

±5 емр

CPM

60…1200 CPM

1 CPM

±2 CPM

Импульсы

100 Гц

10…100000 имп.

1 имп

±2

1 кГц

10 кГц

Переключатель (коммутатор)

100 Гц

1…110 Гц

0,01 Гц

±2 емр

1 кГц

0,1…1,1 кГц

1 Гц

10 кГц

1…11 кГц

0,1 кГц

50 кГц

10…50 кГц

2 кГц

Сопротивление

400 Ом

0 Ом…400 Ом

0,01 Ом

0,01 %+0,01 диап

4 кОм

0 кОм…4 кОм

0,1 Ом

0,01 %+0,01 диап

Имитация статической харки термопары

R

0…1760 °C

1 °C

1,5 °C

S

0…1760 °C

0,1 °C

1,5 °C

K

-200,0…1370,0 °C

0,9 °C

E

-200,0…1000,0 °C

0,6 °C

J

-200,0…1200,0 °C

0,7 °C

T

-250,0 …400,0 °C

0,6 °C

N

-200,0…1300,0 °C

1 °C

B

600…1820 °C

1 °C

1,5 °C

L

-200,0…900,0 °C

0,1 °C

0,7 °C

U

-200,0…600,0 °C

0,7 °C

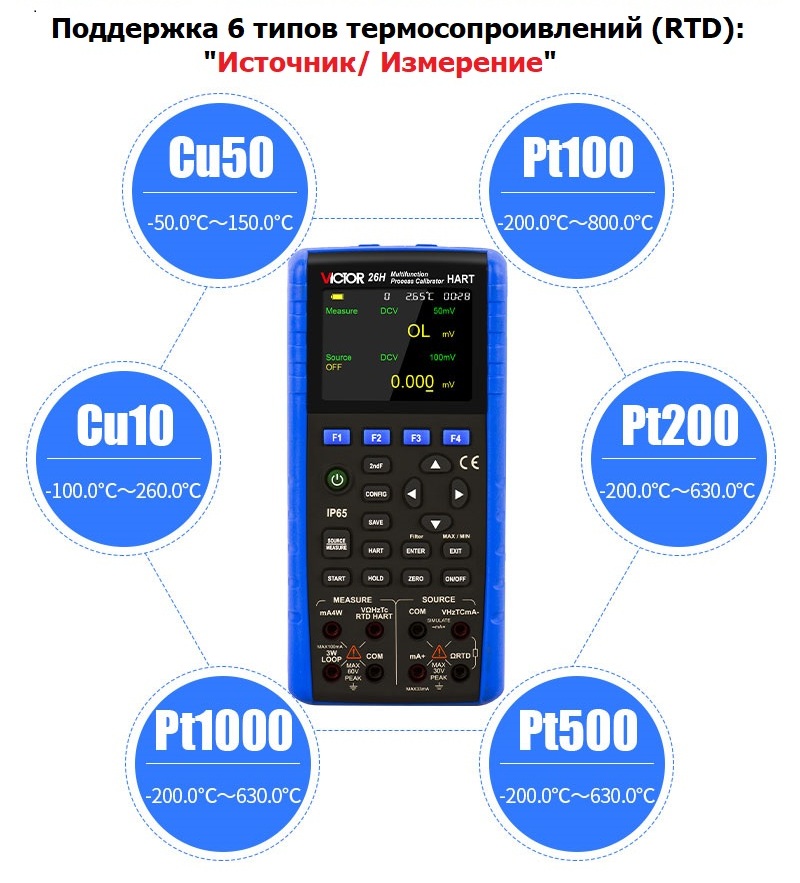

Имитация статической хар-ки термосопротивления

PT100

-200,0…850,0 °C

0,1 °C

0,8 °C

PT200

-200,0…630,0 °C

1 °C

PT500

-200,0…630,0 °C

0,7 °C

PT1000

-200 …630 °C

0,7 °C

Cu10

-10,0…250,0°C

1,8 °C

Cu50

-50,0…150,0°C

0,6 °C

Петля (режим питания петли от внутреннего источника)

24 В при макс.токе 22 мА

10 %

Общие характеристики

Питание

4 х 1,5 В ААА

Условия эксплуатации

0…50 0C (≤80%)

Условия хранения

-25…90 0C (≤90%)

Исполнение

IP 65; МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост)

Время самопрогрева

10 минут

Дисплей

Цветной, диагональ 8 см

Подсветка

Есть

Массо-габаритные показатели

206х97х60 мм, 600 гр

№

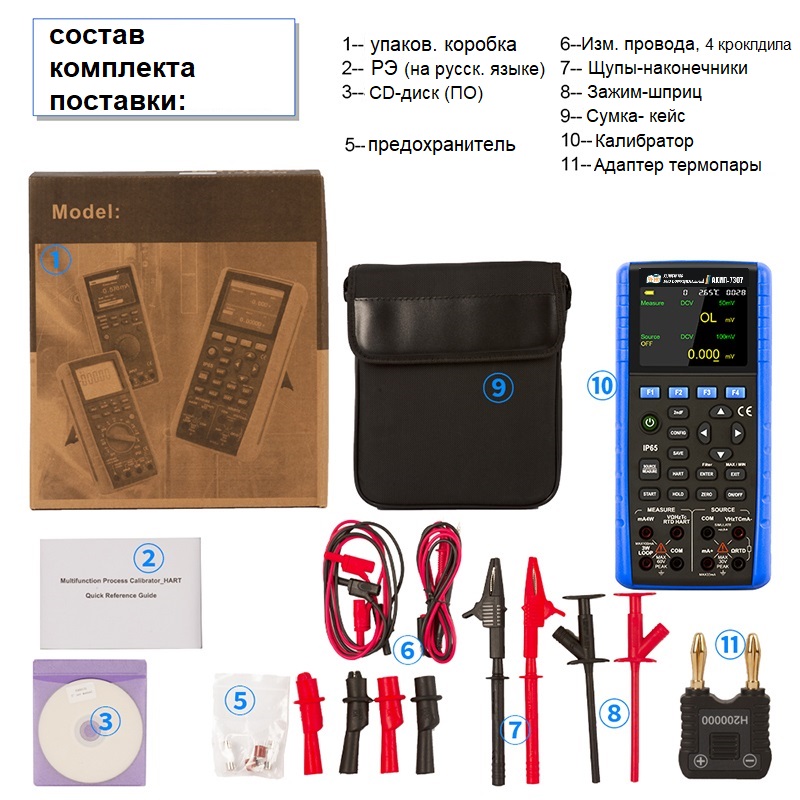

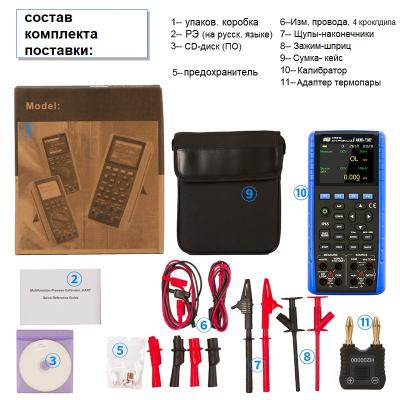

Наименование

Количество

1

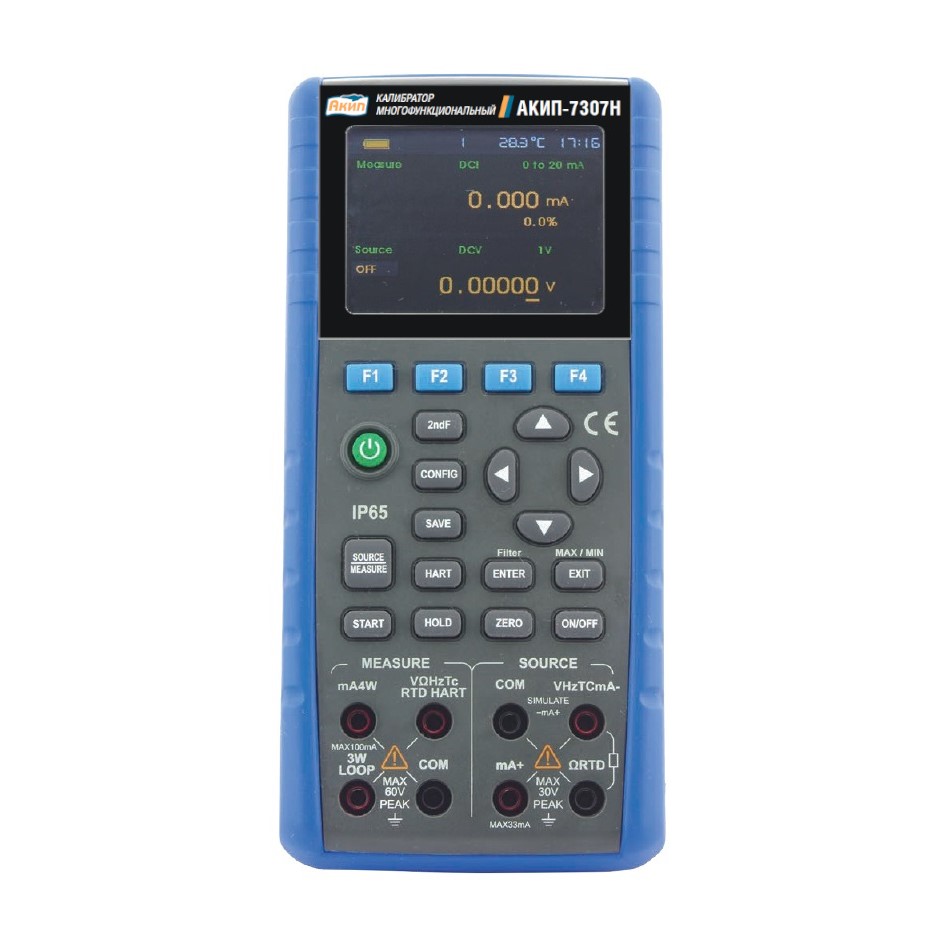

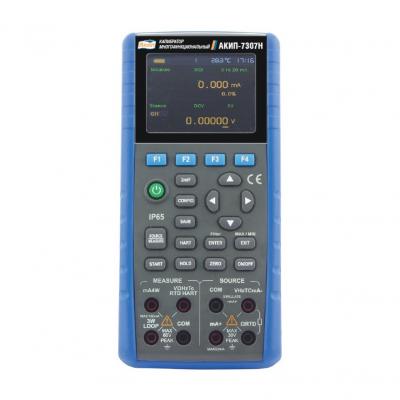

Многофункциональный калибратор АКИП-7307H

1

2

Сумка-кейс

1

3

Измерительные провода красный и черный (комплект)

2

4

Зажимы типа крокодил

4

5

Предохранитель

4

6

Батарея тип ААА

4

7

Съемный защитный чехол

1

8

Щупы наконечники с крокодилом (красный и черный)

2

9

Зажим шприц

2

10

CD диск(ПО)

2

11

Адаптер термопары

1

12

Инструкция по эксплуатации

1
