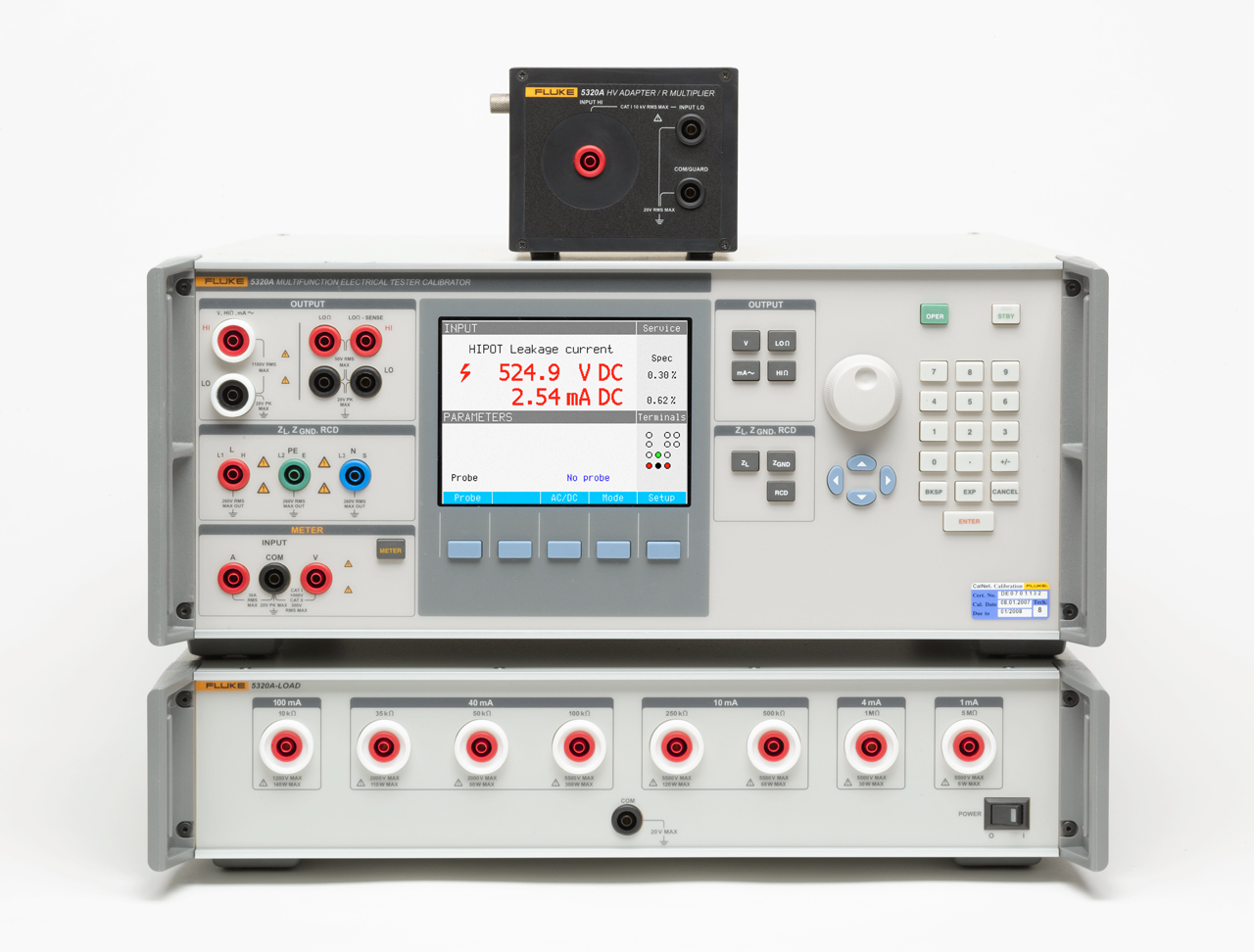

Описание многофункционального калибратора электрических тестеров 5320A:

Многофункциональный калибратор 5320A Multifunction Electrical Tester Calibrator является точным и гибким инструментом для эффективной калибровки различных разновидностей и моделей электрических тестеров.Модель 5320A калибратора, работающая на постоянном токе, заменяет резисторы, декадные магазины и другие специализированные приспособления. Она включает в себя прецизионные высоковольтные и высокоточные резисторы, обеспечивающие меньшие значения погрешности измерений.Использование одного многофункционального прибора вместо нескольких специализированных позволяет освободить ценное рабочее пространство и упростить процесс калибровки электрических тестеров.Модель 5320A калибратора чрезвычайно проста в использовании. На большом, ярком, полноцветном дисплее четко отображаются числовые значения и в понятном графическом формате отображается, какие из контактов активны. Прибор содержит встроенное иллюстрированное справочное руководство, предоставляющее помощь в работе по мере необходимости.Чтобы еще более повысить эффективность использования калибратора 5320A, в него включена поддержка ПО автоматизации MET/CAL® Plus Calibration Management Software. Программное обеспечение MET/CAL Plus стало промышленным стандартом в области автоматизации процесса электрокалибровки и управления инвентарем калибровочной лаборатории. MET/CAL Plus является доступным по цене законченным, масштабируемым решением.Удобные стандартизованные подключения обеспечиваются в устройстве 5320A интерфейсами LAN, GPIB и RS-232.

Особенности многофункционального калибратора электрических тестеров 5320A:

• Выполнение максимального объема работ с калибратором 5320AМногофункциональный калибратор электрических тестеров 5320A Multifunction Electrical Tester Calibrator сочетает в себе большое количество функций, заменяя резисторы, декадные магазины и другие специализированные приспособления, которые обычно используются для калибровки электрических тестеров. Он является гибким и достаточно точным инструментом для калибровки широкого спектра аппаратуры.

• Многофункциональные установочные тестеры5320A снабжен всеми функциями, которые необходимы для калибровки установочных тестеров с возможностью проверки сопротивления изоляции, целостности цепей, контуров, устройств с остаточным током и сопротивления заземления.

• Портативные тестеры оборудования5320A снабжен всеми функциями, которые необходимы для калибровки портативных тестеров оборудования с возможностью проверки сопротивления изоляции, заземляющего соединения, тока утечки, импульсного напряжения и нагрузки.

• Тестеры сопротивления изоляцииИспользуя высокоомные высоковольтные резисторы, калибратор 5320A измеряет высоковольтные выходы мегаомных измерителей и других портативных или стационарных тестеров изоляции. При калибровке тестеров сопротивления изоляции до 1 кВ можно выбрать широкий диапазон плавно регулируемых значений сопротивления от 10 кОм до 10 ГОм с разрешением 4,5 разряда, а также отдельное значение 100 ГОм. Для калибровки тестеров сопротивления изоляции 5 кВ необходимо использовать двухфункциональный внешний адаптер 10 кВ, расширяющий диапазон резисторов до 10 ТОм. Этот адаптер функционирует как делитель напряжения 1 000:1 до 10 кВ, а также как умножитель сопротивления x 1 000 до 10 ТОм.

• Тестеры целостности цепи и сопротивления заземленияДля калибровки таких низкоомных тестеров требуется подача точного низкого сопротивления. Используя точные низкоомные резисторы, калибратор 5320A подает сопротивление в диапазоне от 100 мОм до 10 кОм с разрешением 3,5 разряда. Возможность выбора между 2-проводным и 4-проводным режимами обеспечивает максимальную эксплуатационную гибкость.

• Тестеры импеданса контура/линии и тестеры заземленияКалибратор 5320A оснащен 16 мощными высоковольтными резисторами, повышающими сопротивление контура или линии на известную величину. В режиме сканирования сопротивление контура определяется автоматически, а в режиме активной компенсации контура компенсируется любой остаточный импеданс контура или линии.

• Тестеры устройств с остаточным током (УОТ) и устройств защитного отключения, управляемых остаточным током (УЗО)5320A имитирует прерыватели цепи (УОТ/УЗО) для проверки и калибровки тока отключения и времени отключения в широком диапазоне, который обеспечивает их точную настройку для большинства моделей устройств этой категории. Для большинства тестеров УОТ время отключения рассчитывается с погрешностью 0,25 мс, что обеспечивает показатель отношения неопределенностей измерений (TUR) не ниже 4:1. Погрешность измерения тока отключения составляет 1 %, что также обеспечивает показатель отношения неопределенностей измерений не ниже 4:1.

• Тестеры токов утечкиИмитация токов утечки для прямых/контактных, дифференциальных и замещающих методов измерения токов утечки с разрешением 4,5 разряда в диапазоне от 0,1 до 30 мА. В отличие от других калибраторов, позволяющих использовать только один метод, 5320A позволяет выбрать наиболее подходящий метод для конкретного измерения.

• ВольтметрыМногие тестеры оснащены встроенными вольтметрами. Для работы с ними не требуется дополнительный калибратор. В модели калибратора 5320A/VLC добавлен точный источник напряжения до 600 В с точностью 0,1 % для калибровки измерителей напряжения переменного и постоянного тока.

• Высоковольтные тестерыПроверка электробезопасности подачей высоких напряжений является неотъемлемой частью разработки и производства электронных и электрических изделий, начиная устройствами для охлаждения источников электропитания и заканчивая оборудованием для тестирования кабелей. Часто такие проверки требуются государственными нормативными актами, регулирующими безопасность изделий. Fluke 5320A обеспечивает лучшую в своем классе калибровку высокого напряжения переменного и постоянного тока. Встроенный измеритель позволяет измерять силу тока и напряжение до 1000 В. Для напряжений свыше 1 кВ Fluke предлагает два вспомогательных средства: адаптер 10 кВ и щуп 40 кВ. Адаптер 10 кВ позволяет проводить калибровку переменного напряжения до 10 кВ с точностью 0,5 %. Любое из этих средств в сочетании со встроенным измерителем позволяет измерять напряжение или импульсное напряжение свыше 1000 В.

• Тестеры безопасности медицинского оборудованияРасширенные функциональные возможности и высокая точность 5320A позволяют с легкостью проводить калибровку тестеров безопасности медицинского оборудования, а также добавлять такие задачи в план работ.
