| ЦЕНА: 510 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: СК6-122-01
|

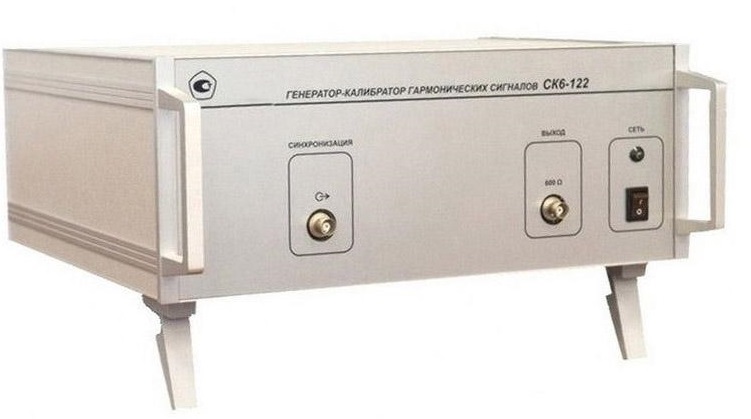

СК6-122 – генератор-калибратор гармонических сигналов
Назначение генератора СК 6-122
Генератор-калибратор гармонического сигнала СК6-122 предназначен:
для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, сигналов с нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;
воспроизведения гармонических сигналов в многотоновом режиме с нормированными значениями амплитуды и частоты;
поверки рабочих эталонов 2-го разряда по действующей ГПС, а также рабочих СИ коэффициента гармоник (измерителей нелинейных искажений).
Генератор-калибратор СК6-122 работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализован цифровой синтез сигналов. 16-ти разрядный ЦАП преобразует по командам ПЭВМ задаваемые в цифровом коде значения частоты, напряжения и фазовых сдвигов гармонических составляющих сигнала в выходные аналоговые величины, усиливаемые малошумящим усилителем, сигнал с которого поступает на выходной резистивный ступенчатый аттенюатор.
Местоположение приборов ЗАО “НПЦентр” в ГПС для средств измерений коэффициента гармоник по ГОСТ Р 8.762-2011
|
Разряд элемента ГПС |
Характеристики элемента ГПС |
СИ |
Режим работы СИ |
|
Вторичный эталон |
Кг = (0,001…100) % SΣ = (3,5·10–4…0,6)% |
СК6-20А-01 |
Генератор-калибратор СК6-122 под управлением измерителя СК6-20А-01 |
|
Рабочий эталон 1-го разряда |
Калибраторы Кг Кг = (0,003…100) % ∆ = (1…3)·10–2·Кг + + (0,1…2)·10–2 % |
СК6-20А
СК6-122 |
Генератор-калибратор СК6-122 под управлением измерителя СК6-20А. Генератор-калибратор |
|
Рабочий эталон 2-го разряда |
Измерители Кг Кг = (0,003…100) % ∆ = (3…10)·10–2·Кг + + (0,2…10)·10-2 % |
СК6-20А, СК6-20 |
Только режим измерителя |
|
Рабочее СИ |
Измерители Кг Кг = (0,003…100) % ∆ = (3…15)·10–2·Кг + + (0,2…15)·10–2 % |
СК6-20 |
Только режим измерителя |
|
Генераторы сигналов Кг = (0,005…1) % Кг ≤ 0,001 % |
СК6-122-01 СК6-122 |
Воспроизведение сигналов генератором-калибратором |
Технические характеристики генератора СК6-122
|
Общие данные |
|
|
Диапазон частот первой гармоники в режиме воспроизведения Кг |
0,001 … 200кГц |
|
Диапазон воспроизводимых значений Кг |
0,001 … 100% |
|
Минимальный шаг воспроизводимых значений Кг |
0,001% |
|
Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах |
от 0,0003 до 1 % |
|
Точность установки частоты первой гармоники |
0.024 Гц |
|
Диапазон выходного напряжения |
0 … 10 В |
|
Интерфейс |
USB |
|
Питание |
220 В, 50 Гц. |
|
Мощность |
20 Вт. |
|
Габариты |
300х260х120 мм. |
|
Масса |
5 кг. |
|
Рабочие условия эксплуатации |
по группе 2 ГОСТ 22261-94. |
Комплектация генератора СК6-122
Генератор-калибратор СК6-122;
Руководство по эксплуатации.
|
