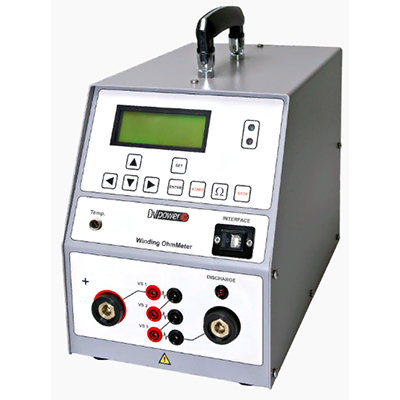

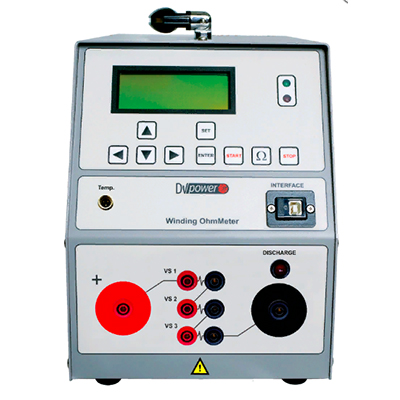

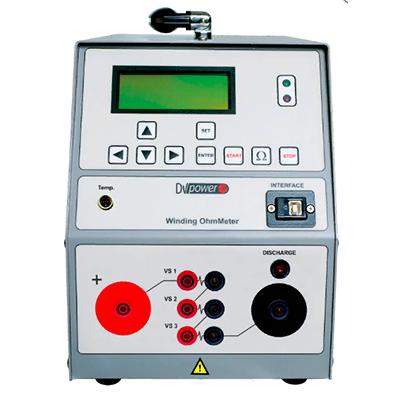

Омметр RMO TW
Омметр серии RMO-TW предназначен для измерения сопротивления обмотки индуктивных объектов. Прибор RMO-TW является точным (0,1%), мощным (до 50 А) и легким. RMO-TW способен генерировать постоянный ток без пульсаций автоматически регулируемой схемой измерения и разрядки.
Прибор RMO-TW способен выполнять простую, быструю и надежную проверку РПН трансформатора. Этот прибор позволяет измерять сопротивление обмотки в каждом положении РПН без необходимости разрядки трансформатора между испытаниями. Благодаря данным измерениями можно обнаружить различные проблемы с переключением, например, обрыв цепи РПН. Результаты отображаются на ЖК-дисплее с подсветкой.
Отличительные особенности:
Функциональные возможности RMO TW:
Подключение RMO TW к трансформатору
RMO-TW имеет три отдельных канала измерения сопротивления, которые позволяют выполнять одновременное измерение первичной, вторичной и третичной обмотки на одной и той же фазе, как показано на рисунке выше. Это значительно ускоряет измерение и уменьшает время испытания трансформатора. В то же время благодаря насыщению сердечника через обмотки ВН и НН время стабилизации, а соответственно и общее время испытания может быть дополнительно сокращено.
Одновременное трехканальное измерение сопротивления обмотки
RMO-TW генерирует ток с напряжением до 55 В. Это гарантирует, что сердечник будет быстро насыщен, а продолжительность испытания будет как можно короче. Три независимых канала обеспечивают одновременное испытание трех последовательных обмоток - первичной, вторичной и третичной обмотки. В хранилище RMO-TW достаточно памяти для хранения 1000 измерений. Все измерения содержат данные со временем и датой. Прибор оснащен тепловой и максимальной токовой защитой. RMO-TW обладает очень высокой способностью устойчивостью к электростатическим и электромагнитным помехам, которые существуют в электрических полях ВН. Это достигается за счет запатентованного фильтрационного решения, применяемого как для аппаратной, так и для прикладной программной составляющей.
Измерение сопротивления в нескольких позициях переключателя
Сопротивление обмотки всех положений переключателя ответвлений на одной фазе может быть измерено как часть одного цикла испытаний, без разрядки между измерениями. Для переключателей РПН (OLTC) и переключателей ответвлений без нагрузки(DETC) предусмотрены различные режимы испытания. Прибор регистрирует перебои во время работы переключателей РПН и выдает предупреждающее сообщение оператору.
Автоматическое размагничивание трансформатора
После измерения с применением постоянного тока, такого как измерение сопротивления обмотки, сердечник силового или измерительного трансформатора может быть намагничен. Кроме того, при отключении трансформатора некоторое количество магнитного потока может оставаться в сердечнике. Остаточный магнетизм может вызывать различные проблемы, такие как ошибочные измерения на трансформаторе, пусковой ток при запуске силового трансформатора или неправильная работа защитных реле из-за намагниченных сердечников измерительных трансформаторов. Чтобы устранить данный источник потенциальных проблем, необходимо выполнить размагничивание. После завершения процесса разрядки RMO-TW может выполнить полностью автоматическое размагничивание. Для размагничивания сердечника трансформатора необходимо применение переменного тока с уменьшающейся величиной до нуля амплитудой. RMO-TW обеспечивает данный переменный ток, благодаря внутренним изменениям полярности контролируемого постоянного тока.
Программное обеспечение DV-Win
ПО DV-Win позволяет контролировать и наблюдать за процессом испытания, а также сохранять и анализировать результаты на ПК. Он формирует отчет об испытаниях, формат которого можно выбрать в виде таблицы Excel, PDF, Word или ASCII. Программное обеспечение предоставляет дополнительную опцию проверки РПН (OLTC), регистрируя испытательный ток во время перехода между ответвлениями. Стандартный интерфейс - USB. Опционально возможен интерфейс RS232.
Применение режима Heat Run Test
Программное обеспечение DV-Win имеет дополнительную функцию экстраполяции зависимости температуры и сопротивления. После отключения трансформатора, RMO-TW немедленно подключается к трем трансформаторным обмоткам и запускается таймер. Сопротивление обмотки измеряется с регулярными временными интервалами. Эта информация используется для автоматической экстраполяции значений температуры и сопротивления в момент непосредственного отключения трансформатора.
Технические характеристики омметра RMO TW:
Измерение сопротивления обмотки
Испытательные токи:
5 мА – 10 А DC для RMO10TW
5 мА – 20 А DC для RMO20TW
5 мА – 30 А DC для RMO30TW
5 мА – 50 А DC для RMO50TW
Выходное напряжение: до 55 В DC
Диапазон измерение сопротивления: 0,1 мкОм – 10 кОм
Точность:
±(0,1% ИВ + 0,1% ВПИ) для диапазона 0,1 мкОм – 1,999 кОм
±(0,2% ИВ + 0,1% ВПИ) для диапазона 2 кОм – 10 кОм
Разрешение
0,1 мкОм – 99,9 мкОм: 0,1 мкОм
1,000 мОм – 9,999 мОм: 1 мкОм
10,00 мОм – 99,99 мОм: 10 мкОм
100 мОм – 999,9 мОм: 0,1 мОм
1,000 Ом – 9,999 Ом: 1 мОм
10,00 Ом – 99,99 Ом: 10 мОм
100,0 Ом – 999,9 Ом: 0,1 Ом
1,000 кОМ – 9,999 кОм: 1 Ом
Хранилище данных
1000 позиций внутренней памяти
Принтер (опционально)
Термопринтер ширина бумаги 80 мм
Измерение динамического сопротив-ления РПН
Частота выборки: 4 мс
Автоматическое обнаружение разомкнутой цепи и предупреждение
Измерение пульсаций тока во время переключений
Измерение времени переключения с использованием программного обеспе-чения DV-Win
Временные измерения различных пере-ключений с использованием инструментов для анализа графиков DV-Win
Измерение температуры
Один канал для измерения температуры термометр Pt100
-50 ºC +180 ºC
50 мм x 6 мм
Компьютерный интерфейс
USB
Опционально: RS232
Гарантия
3 года
Условия окружающей среды
Рабочая температура:
-10 ºC +55 ºC
Хранение и транспортировка:
40 ºC +70 ºC
Влажность 5 % - 95 % относительной влажности, без конденсации
Вес и габариты (ШхВхГ)
RMO10TW, RMO20TW 8 кг 205 x 287 x 410 мм
RMO30TW, RMO50TW 8,5 кг 205 x 287 x 410 мм
Сетевой блок питания
Подключение согласно IEC / EN60320-1; UL498, CSA 22.2
Сетевое питание: 90 – 264 В AC
Частота: 50 / 60 Гц
Колебания напряжения питающей сети до ± 10% от номинального напряжения
Входная мощность: 2 250 ВА
Предохранитель 15 A / 250 V, тип F, не заменяемый пользователем
Применимые стандарты
Установка / перенапряжение: категория II
Директива по низкому напряжению:
Директива 2014/35 / ЕС (соответствие CE);
Применимые стандарты для прибора I класса, степень загрязнения 2, категория установки II: IEC EN61010-1 ЭМС: Директива 2014/30 / EU (CE Conform) Применимый стандарт EN 61326-1
Безопасность: CAN/CSA
-C22.2 № 61010-1, 2-е издание, включая поправку 1
Комплект поставки:
