Артикул: GOM-7804 (GPIB)
|

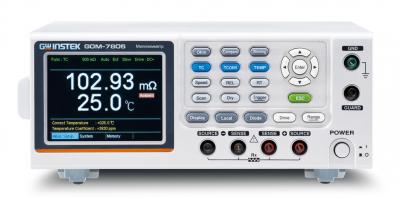

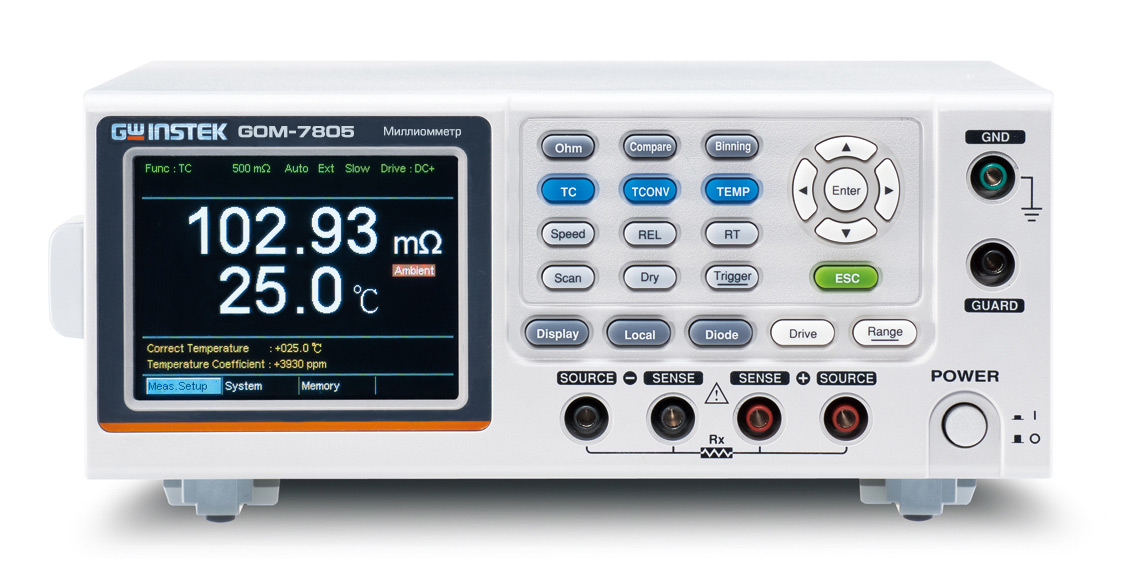

Описание миллиомметра GOM-7804:
Модель GOM-7804 это глубокая модернизация платформы GOM-802: высокие технических характеристики с добавлением продвинутых функций, в том числе увеличение разрядности индикации, повышенное быстродействие и интерфейсы RS-232C/USB в стандартной комплектации.
Особенности миллиомметра GOM-7804:
5 разрядов, динамический диапазон 50000
Базовая погрешность измерения ±0,05 %
Максимальное разрешение 1 мкОм, тестовый ток до 1 А(пост)
Режим измерения «сухой контакт» (Uтеста ? 20 мВ) на соответствие стандарту MIL-STD-1344 (только GOM-805)
Различные типы испытательного сигнала: DC +, DC-, импульсный, ШИМ, Zero (только GOM-805)
Функции компарирования и допускового контроля со звуковой индикацией
Измерение в абсолютных и относительных (%) единицах
Измерение температуры с помощью внешней термопары
4-х проводная схема измерения с термокомпенсацией
Скорость измерения: 10 или 60 изм/с
Большой графический цветной TFT дисплей
Задержка запуска измерений
Тестирование p-n переходов
Запись до 20 профилей настроек (запись/ вызов)
Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера)
Интерфейсы: RS-232, USB и GPIB (для GOM-805)
Технические характеристики миллиомметра GOM-7804:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
GOM-7804 |
GOM-7805 |
|
СОПРОТИВЛЕНИЕ |
|||
|
Пределы измерений |
50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм |
||
|
Разрешение |
1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом |
||
|
Тестовый ток |
1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА |
||
|
Погрешность измерения |
± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм |
||
|
ТЕМПЕРАТУРА (ОПЦИЯ) |
|||
|
Диапазон измерений |
-50°...399,9°C |
||
|
Разрешение |
0,1°C |
||
|
Погрешность измерения |
0,3% изм. ± 0,5°C в диапазоне - 10°C...40°С 0,3% ± 1,0°C в остальных диапазонах |
||
|
РЕЖИМЫ |
|||
|
«Сухой контакт» |
- |
Огр. U теста ≤ 20 мВ (для диапазонов 500 мОм/ 5 / 50 Ом) |
|
|
Тип тест-сигнала |
- |
DC+/DC-, Импульс, ШИМ, Zero |
|
|
ОБЩИЕ ДАННЫЕ |
|||
|
Скорость измерения |
10 / 60 изм / с |
||
|
Запуск измерений |
Внутренний, Внешний, Ручной |
||
|
Дисплей |
Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; Формат индикации измерений: 5 разрядов, макс. индицируемое число 50000 |
||
|

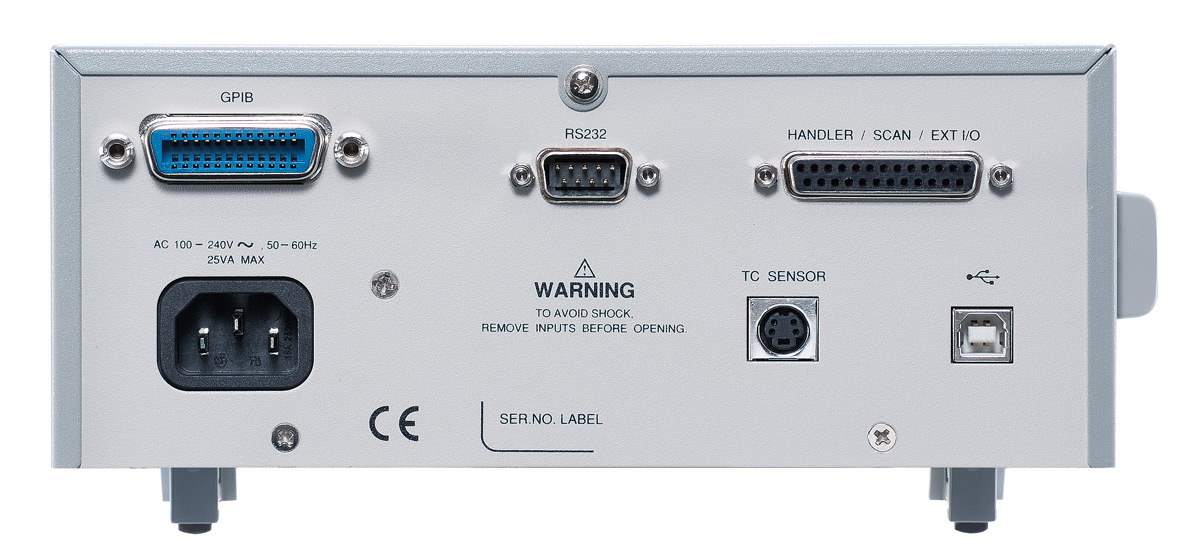

Интерфейс ДУ |
RS-232, USB |
RS-232, USB, GPIB |
|
|
Интерфейс аналогового управления |
Комбинированный интерфейс (колодка D - sub): Handler / сортировщик, Scan / сканер и EXT I/O для аналогового управления и мониторинга |
||
|
Напряжение питания |
100... 240 В, 50 / 60 Гц, 25 ВА |
||
|
Габаритные размеры |
223 х 102 х 283 мм |
||
|
Масса |
4 кг |
||
|
Опции |
Интерфейс GPIB для GOM-804, платиновое термосопротивление Pt-100 |
||
Комплект поставки GOM-7804
|
Наименование |
Количество |
|
Кабель питания |
1 |
|
Измерительный провод GTL-308 |
1 |
|
Руководство по эксплуатации |
1 |
|
