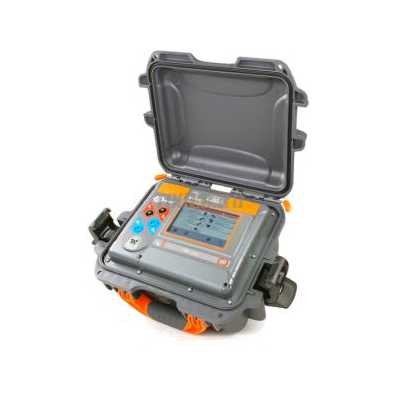

Микроомметр TMC-6500 (производство РФ)
Профессиональный, цифровой измеритель ТМС-6500 предназначен для измерения сопротивлений, как индуктивных объектов током до 10 А, так и контактных соединений токоведущей цепи коммутационного оборудования, сварных и болтовых соединений током до 100 А. Специальные алгоритмы измерения и дополнительные функции позволяют своевременно оценить состояние проверяемой установки.
Отличительные особенности:
- Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…100 А
- Три режима измерения: измерение сопротивления контактных соединений с использованием токовых клещейФункция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока
- автоматический режим
- измерение резистивных объектов
- измерение индуктивных объектов
- Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.
- Графический анализ измерения сопротивления R(t)
- Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление
- Функция измерения температуры объекта
- Расчёт температуры обмоток электрооборудования, подвергшихся нагреву
- Использование измерителя для установок с аморфным магнитопроводом
- Функция энергосбережения
- Широкий функционал работы с памятью прибора и интеграция данных в ПК
- Работа измерителя как от электрической сети, так и от АКБ
Технические характеристики микроомметра ТМС-6500:
| Диапазон |
Разрешение |
Ток измерения |
Основная погрешность* |
| 0…999,9 мкОм |
0,1 мкОм |
50 A < > |
± (0,2 % и.в. + 2 е.м.р) |
| 1,0000…1,9999 мОм |
0,0001 мОм |
| 0…999,9 мкОм |
0,1 мкОм |
20 A < > |
| 1,0000…3,9999 мОм |
0,0001 мОм |
| 0…999,9 мкОм |
0,1 мкОм |
10 A < > |
| 1,0000…7,9999 мОм |
0,0001 мОм |
| 0…999,9 мкОм |
0,1 мкОм |
10 А (20 мВ) |
| 1,0000…1,9999 мОм |
0,0001 мОм |
| 2,000…19,999 мОм |
0,001 мОм |
10 А (200 мВ) |
| 20,00…199,99 мОм |
0,01 мОм |
10 А/1 А (2 В/200 мВ) |
| 200,0…999,9 мОм |
0,1 мОм |
1 А/0,1 А (2 В/200 мВ) |
| 1,0000…1,9999 Ом |
0,0001 Ом |
| 2,000…19,999 Ом |
0,001 Ом |
0,1 А (2 В) |
| 20,00…199,99 Ом |
0,01 Ом |
10 мА (2 В) |
| 200,0…1999,9 Ом |
0,1 Ом |
1 мА (2 В) |
«и.в.» при определении основной погрешности, означает измеренная величина
«е.м.р.» означает - единица младшего разряда
| Питание |
| |
| Питание измерителя от АКБ |
Аккумулятор Li-Ion 7,2 В / 8,8 Ач |
| Питание измерителя от сети: |
187…264 В, 50 Гц, 16 А, 1200 Вт |
| Рабочая температура ЗУ |
-20…50 °C |
| Время зарядки АКБ |
около 3,5 часов |
| |
|
| Условия окружающей среды и другие технические данные |
| |
| Диапазон рабочих температур |
-20…50 °C |
| Диапазон температур при хранении |
-20…60 °C |
| Влажность |
20…90 % |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP40 питание от сети или от АКБ IP67 с закрытым кейсом |
| Категория электробезопасности |
КАТ II / 300 В |
| Температура при поверке |
23 ± 2 °C |
| Влажность при поверке |
40…60 % |
| Макс. сопротивление проводов для тока 10 А |
250 мОм |
| Точность задания измерительного тока |
± 10 % |
| Количество измерений током 10 А от АКБ |
200-250 |
| Время измерения сопротивления: |
|
| - резистивный тип объекта |
7-15 сек. |
| - индуктивный тип объекта |
≥ 10 сек. |
| Темп.коэффициент /°C |
± 0,01 % и.в. ± 0,1 е.м.р. |
| Размеры |
401 x 307 x 175 мм |
| Масса |
8,7 кг |
| Дисплей |
Графический TFT 800 х 480 |
| Высота над уровнем моря |
не более 2000 м |
| Интерфейс |
USB, LAN |
| Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость |
ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
|
|
Комплект поставки (стандартный):
- Микроомметр ТМС-6500
- Зажим «Крокодил» изолированный Кельвина К06 - 2 шт.
- Зажим «Крокодил» изолированный черный K03 - 2 шт.
- Кабель двухпроводный 3 м - 2 шт.
- Кабель последовательного интерфейса USB
- Кабель сетевой стандарта IEC С19
- Кабель токовый 3 м 200 А чёрный I1
- Кабель токовый 3 м 200 А чёрный I2
- Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1
- Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2
- Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U1
- Температурный зонд ST-3
- Футляр L12
