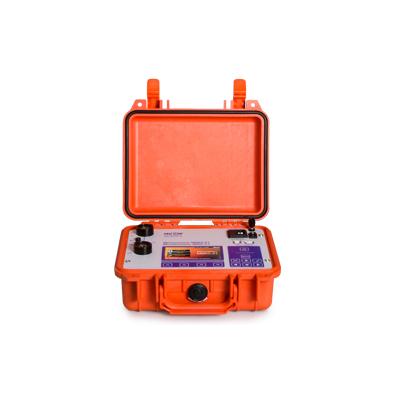

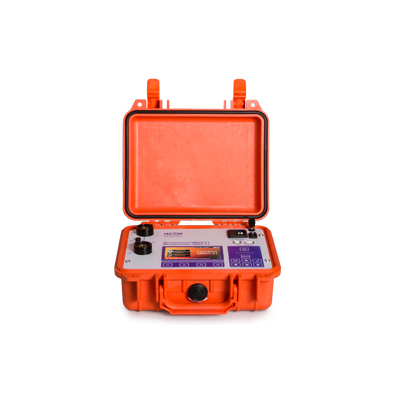

Микроомметр МИКО-21

МИКО-21 предназначен для высокоточных измерений электрического сопротивления постоянному току в диапазоне 0,1 μΩ ÷ 2 Ω:

• Контактов высоковольтных выключателей всех типов и классов напряжений
• Контакторов, реле, шинопроводов, различных болтовых, сварочных, паяных соединений
• Элементов оборудования на открытых и закрытых распределительных устройствах в условиях больших электрических и магнитных полей
• В научно-исследовательских лабораториях и цехах заводов

Возможность задать силу тока несколькими способами:

• Выбор из ряда установленных значений: 10А, 50А, 100А и 200А
• Выбор режима автоматического задания силы тока
• Выбор режима ручного задания измерительного тока в диапазоне от 1 до 200 А с шагом 1 А

В МИКО-21 запрограммированы специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными трансформаторами тока (ТТ):

• Режим 1 предназначен для измерения сопротивления цепей без ТТ
• Режим 2 предназначен для измерения сопротивления в цепях с ТТ с минимальным расходом энергии аккумулятора
• Режим 3 предназначен для измерения сопротивления в цепях с ТТ при силе тока 100 А или 200 А без экономии энергии аккумулятора

В МИКО-21 приборе запрограммировано 4 способа запуска процесса измерения:

• Однократный - обычный запуск по команде пользователя и нажатию кнопки СТАРТ
• AUTO однократная цепь - предназначен для автоматического однократного запуска измерения по факту замыкания измерительной цепи, активируется по нажатию кнопки СТАРТ
• Периодический - предназначен для автоматического запуска измерений с задаваемым периодом после нажатия кнопки СТАРТ
• AUTO Периодическая цепь - предназначен для автоматического периодического (непрерывного) запуска измерения по факту замыкания измерительной цепи, активируется по нажатию кнопки СТАРТ


Микроомметр содержит встроенную базу данных, которая содержит паспорта высоковольтных выключателей с указанием максимально и/ или минимально допустимого значения переходного сопротивления контактов и паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Пользователь может добавлять/удалять/редактировать паспортные значения измеряемого объекта.

Автоматический сигнал о выходе результата измерений за допустимые границы

Прибор автоматически сопоставляет измеренное значение сопротивления с паспортным, и сигнализирует об этом пользователю.

Данный механизм работает за счет встроенной базы паспортных значений, а также за счет возможности самостоятельно добавлять/удалять/редактировать паспортные данные измеряемого объекта.

Отличительные особенности:

• Три типа задания силы тока: выбор из ряда установленных значений; режим автоматического задания силы тока; режим ручного задания измерительного тока в диапазоне с шагом 1А
• Три специальных режима измерения, которые позволяют учитывать наличие или отсуствие трансформатора тока в измерительно цепи
• Четыре режима запуска процесса измерения: Однократный, AUTO однократная цепь, Периодический, AUTO Периодическая цепь
• Встроенная база данных, которая содержит паспорта высоковольтных выключателей
• Автоматическое сопоставление измеренного значения сопротивления с паспортным

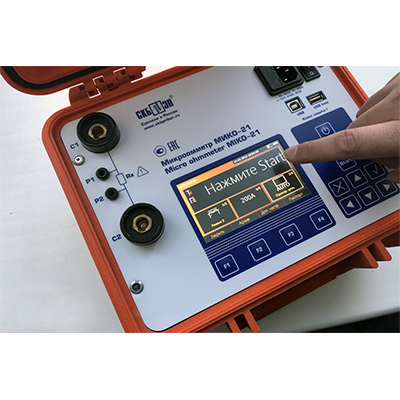

• Сенсорный экран, возможность передачи данных на USB Flash, энергонезависимая память до 200 измерений (64 Mb)
• Питание от сети или встроенного аккумулятора
• Диапазон температуры эксплуатации: -20 °C ÷ +55 °C
• Защита от окружающей среды: IP67 (крышка кейса закрыта) /IP40 (крышка кейса открыта)

Технические характеристики микроомметра МИКО-21:

Вариативная комплектация прибора

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

• Измерительный комплект с зажимом типа "крокодил" для высоковольтных выключателей до 110кВ длиной 2 м (стандартная комплектация)
• Измерительные комплект с подпружиненными игольчатыми контактами длиной 1,5 м для измерения в шинопроводах и дугогасительных камерах (рекомендован при размещении прибора возле выключателя)
• Измерительные комплекты с зажимами типа "струбцина" для выключателей от 10 кВ до 220кВ длиной 4,5 м и 6 м (рекомендованы при размещении прибора возле выключателя)
• Измерительные комплекты, которые состоят кабеля с зажимом типа "крокодил" и кабеля с зажимом типа "струбцина" для выключателей от 220кВ до 750кв длиной 3м, 6м и 9м (рекомендованы при размещении прибора в люльке подъемника)
• Измерительный кабель для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток

Комплект поставки (стандартный):

• Измерительный блок МИКО-21
• Комплект 2. Измерительные кабели с зажимом типа «крокодил» (захват до 50мм)
• Сетевой кабель
• Провод заземления
• Шунт 75 ШСМ МЗ 75А-0,5
• Предохранители ВП2Б-1В-2А - 2 шт.
• Сумка для транспортировки
