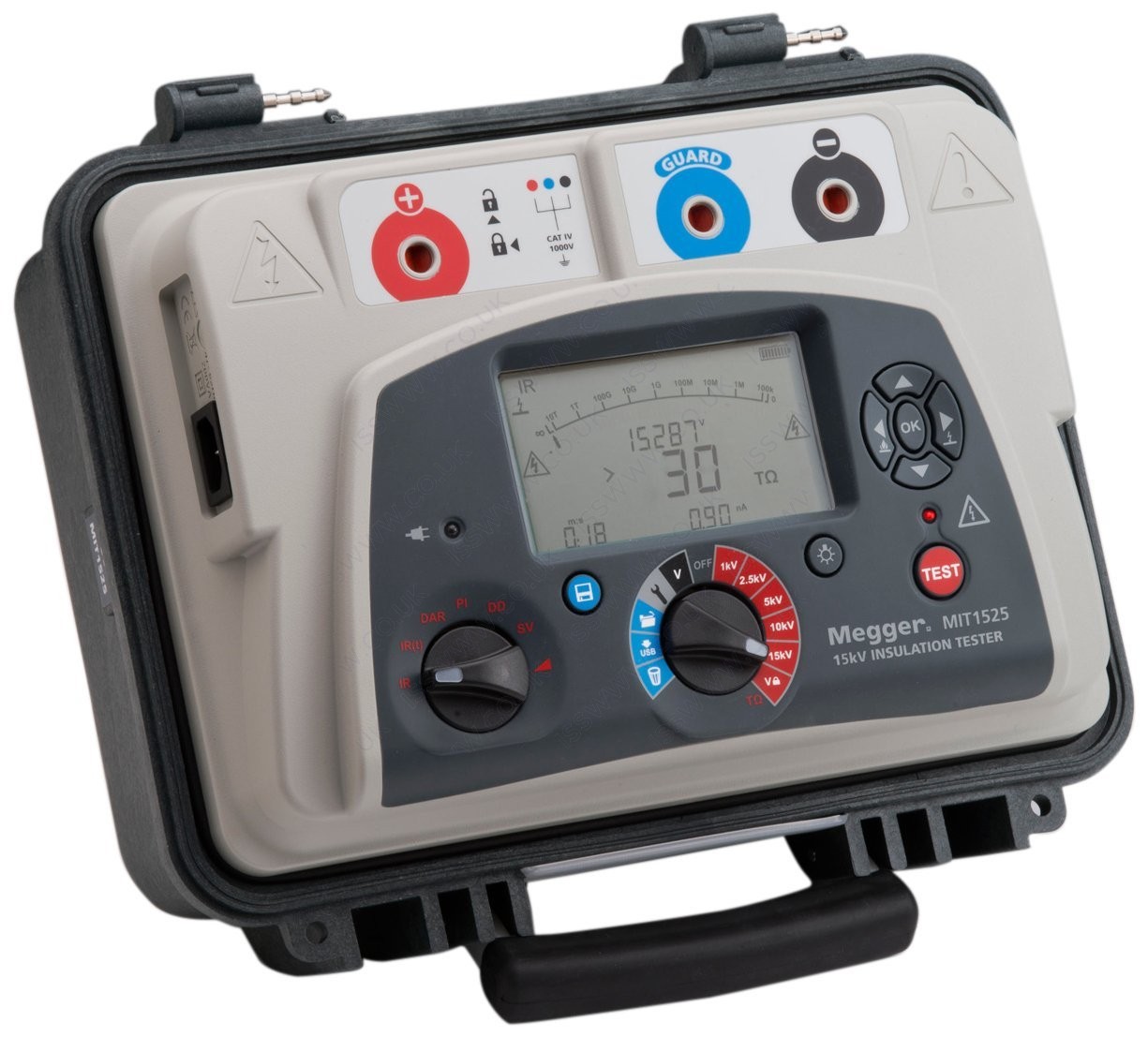

Описание Megger MIT-1525:
Сопротивление изоляции 30 TΩ (15 кВ), 20 TΩ (10 кВ), 10 TΩ (5 кВ).
Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Высокий ток – ток короткого замыкания 3 мА.
Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МΩ, соответствует стандарту IEC 62133.
Категория безопасности: CATIV 600 В до 3000 м (5 кВ, 10 кВ), CATIV 1000 В до 3000 м (15 кВ).
Большой ЖК-дисплей с подсветкой.
Специальная функция вольтметра (от 30 В до 660 В).
Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
Выгрузка результатов из памяти прибора через USB-интерфейс.
Поставляемые программные средства управления ресурсами PowerDB Lite.
Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.
Технические характеристики Megger MIT-1525:
|
Наименование критерия |
MIT-515 |
MIT-525 |
MIT-1025 |
MIT-1525 |
S1-568 |
S1-1068 |
S1-1568 |
|
Дисплей: |
Аналоговый/ цифровой |
||||||
|
Питание: |
От сети/ От батареи |
||||||
|
Батарея |
Литиево-ионная 11.1 В, 5.2 ампер-часа |
||||||
|
Срок службы батареи |
Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ |
Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MΩ |
Обычно 4,5 часа непрерывной работы при 15 кВ с нагрузкой 100 MΩ |
Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ |
Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MΩ |
Обычно 4,5 часа непрерывной работы при 15 кВ с нагрузкой 100 MΩ |
|
|
Испытательное напряжение: |
|
||||||
|
Максимально |
5000 |
10000 |
15000 |
5000 |
10000 |
15000 |
|
|
Минимальное |
250 |
500 |
1000 |
250 |
250 |
250 |
|
|
Диапазон измерения сопротивления |
От 10 kΩ до 10 TΩ |
От 20 kΩ до 20 TΩ |
От 10 kΩ до 30 TΩ |
От 10 kΩ до 10 TΩ |
От 10 kΩ до 35 TΩ |
От 10 kΩ до 35 TΩ |
|
|
Ток короткого замыкания |
3 мА |
6 мА |
|||||
|
Измерение емкости |
|
||||||
|
Диапазон по емкости |
От 10 nF до 25 μF |
От 10 nF до 25 μF |
От 10 nF до 50 μF |
||||
|
Погрешность по емкости |
±10% ±5 nF |
±10% ±5 nF |
|||||
|
Измерение тока |
|
||||||
|
Диапазон измерение тока |
От 0.01 nA до 6 мA |
||||||
|
Погрешность измерения тока |
±5% ±0.2 nA при всех напряжениях (23°C) |
||||||
|
Подавление помех |
3 мА от 450 В до 5 кВ |
3 мА от 960 В до 10 кВ |
6 мА от 2100 В до 15 кВ |
3 мА от 450 В до 5 кВ |
8 мА от 2560 В до 10 кВ |
8 мА от 2800 В до 15 кВ |
|
|
Вольтметр |
|
||||||
|
Диапазон вольтметра |
От 30 В до 660 В переменного или постоянного тока, 45-65 Гц |
||||||
|
Погрешность вольтметр |
±3%, ±3 В |
||||||
|
Таймер: |
|
||||||
|
Диапазон таймера |
До 99 минут 59 секунд, минимальная установка 15 секунд |
||||||
|
Емкость памяти |
5.5 часов непрерывной записи с 5-ти секундным интервалом |
||||||
|
Режимы тестирования |
IR, IR(t), DAR, PI,SV, DD, ramp test |
||||||
|
Интерфейс |
USB тип B |
USB тип B + bluetooth |
|||||
|
Спецификация GUARD |
2% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию |
1% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию |
|||||
|
Окружающая среда: |
|
||||||
|
Рабочая температура |
От -20°C до 50°C |
||||||
|
Температура хранения |
От -25°C до 65°C |
||||||
|
Влажность |
90% относительной влажности без образования конденсата при 40 °С |
||||||
|
Степень защиты: |
|
||||||
|
С открытой крышкой |
IP40 |
||||||
|
С закрытой крышкой |
IP65 |
||||||
|
Безопасность: |
Соответствует требованиям IEC 61010-1 |
||||||
|
|
CATIV 600 В |
CATIV 1000 В |
CATIV 600 В |
CATIV 1000 В |
|||
|
Габариты |
Д 315 мм х Ш 285 мм х В 181 мм |
Д 360 мм х Ш 305 мм х В 194 мм |
Д 315 мм х Ш 285 мм х В 181 мм |
Д 360 мм х Ш 305 мм х В 194 мм |
|||
|
Вес |
4,5 |
6,5 |
4,5 |
6,5 |
|||
|
