Артикул: 1004-741
|

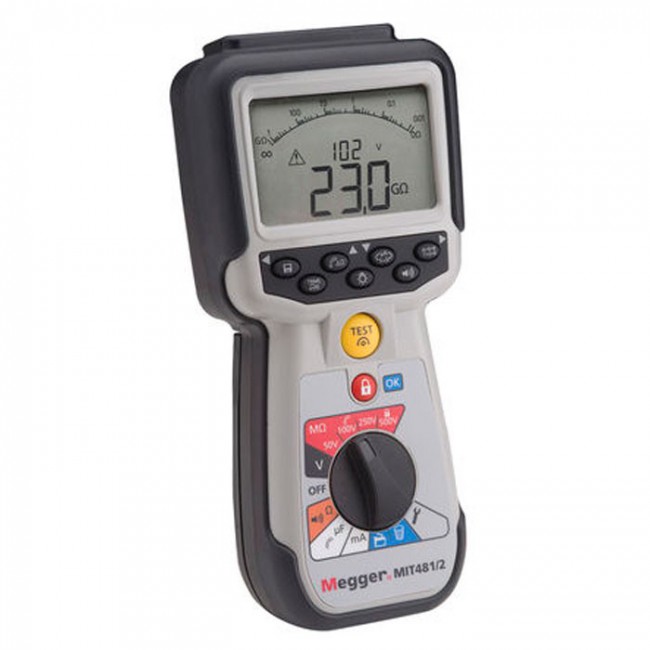

Особенности мегаомметра MIT481/2:
Испытательные напряжения - 50 В, 100 В, 250 В и 500 В;
Регулируемое испытательное напряжение от 10 В до 500 В;
Выходное испытательное напряжение поддерживается в пределах допуска или -0% + 2% +2 В;
Индикация PASS/ FAIL (✓/ ✖) отображается в зависимости от порогового напряжения;
Стабилизированное тестовое напряжение. Напряжение контролируется обратной связью, чтобы гарантировать, что оно остается в пределах спецификации во всем диапазоне испытаний;
Индикация испытательного напряжения. Фактическое испытательное напряжение отображается на меньшем цифровом отсчете, с измерением на большом цифровом дисплее;
Испытание изоляции до 100 GΩ * @ 500 В;
Диапазон выбора отображается во время выбора;
Измеряемое напряжение отображается во время испытания;
Аналоговая дуга. Дисплей также имеет аналоговую дугу для репликации отклика движущейся катушки;
Временное тестирование;
Силиконовые провода. Высококачественные гибкие силиконовые измерительные провода удобны в использовании и предотвращают ошибки измерения в диапазонах GΩ выше 5 GΩ;
Предотвращения тестирования, если при проведении испытаний изоляции обнаружены напряжения свыше 25, 30, 50, 75 или 100 В (установленные пользователем). По умолчанию 50 В;
Звуковой зуммер может быть настроен на гудение, если сопротивление изоляции превышает пользовательский предел, установленный в меню настройки;
Блокировка тестирования.
Технические характеристики мегаомметра MIT481/2:
|
Параметр |
Значение |
|
Измерение изоляции |
|
|
Тестовое напряжение (номинальное) |
50 В, 100 В, 250 В, 500 В |
|
Точность |
50 В 10 GΩ ± 2% ± 2 знака ± 4.0% на GΩ 100 В 20 GΩ ± 2% ± 2 знака ± 2.0% на GΩ 250 В 50 GΩ ± 2% ± 2 знака ± 0.8% на GΩ 500 В 100 GΩ ± 2% ± 2 знака ± 0.4% на GΩ |
|
Эксплуатационная погрешность: BS EN 61557-2 (2007) |
50 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.5% 100 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% 250 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% 500 В, ± 2.0% ± 2d, 100 kΩ - 900 kΩ ± 10.3% |
|
Дисплей |
Аналоговый, 1 GΩ полная шкала |
|
Разрешение |
0.1 kΩ |
|
Ток короткого замыкания / ток заряда |
2 мА + 0% от -50% до EN 61557-2 (2007) |
|
Напряжение разомкнутого контура |
-0% +2% ± 2 B |
|
Испытательный ток |
1 мА при минимальном пропускном значении изоляции до максимальных 2 мА. |
|
Утечка |
10% ± 3 знака |
|
Управление таймером |
60 секундный таймер обратного отсчета |
|
Примечание |
Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов. |
|
Измерение целостности электрической цепи |
|
|
Диапазон измерения |
от 0.01 Ω до 1.0 MΩ |
|
Точность |
± 3% ± 2 знака (от 0 до 100 Ω) ± 5% ± 2 знака (>100 Ω до 500 kΩ) (от >500 kΩ до 1 MΩ неопределено) Ошибка сервиса: BS EN 61557-4 (2007) ±2.0%, 0.1 Ω - 2 Ω ± 6.8% |
|
Напряжение разомкнутого контура |
5 В ± 1 В |
|
Тестовый ток |
200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω) |
|
Сопротивление проводов |
Обнуление до 10 Ω |
|
Измерение напряжения |
|
|
Диапазон |
Переменный ток: от 10 мВ до 600 В, TRMS, синусоидальное (от 15 Гц до 400 Гц) Постоянный ток: от 10 мВ до 600 В |
|
Точность |
Переменный ток: ± 2% ± 2 знака Постоянный ток: ± 2% ± 2 знака Ошибка сервиса: BS EN 61557-1 (2007) ±2.0% ±2d, 0V - 300Vac/dc ±5.1% |
|
Форма волны |
Неопределенный диапазон: 0 – 10 мВ (от 15 до 400 Гц) Для несинусоидальных форм волны применяются дополнительные технические характеристики Несинусоидальные формы волн: ±3% ± 2 знака >от 100 мВ до 600 В TRMS ±8% ± 2 знака от 10 мВ до 100 мВ TRMS |
|
Вольтметр по умолчанию |
Работает при > 25 В переменного или постоянного тока в любом диапазоне, кроме OFF |
|
Измерения частоты |
|
|
Диапазон |
15 Гц - 400 Гц |
|
Точность измерения |
±0,5% ± 1 знак |
|
Измерения емкости |
|
|
Диапазон |
0.1 nF до 10 μF |
|
Точность измерения |
± 5.0% ± 2 знака (1 nF-10 μF) |
|
Коэффициент кабеля |
40n F/ km до 70nF/ km |
|
Единица измерения |
50nF/ km |
|
Хранение данных |
|
|
Емкость хранения |
>1000 результатов проверки |
|
Загрузка данных |
Беспроводное соединение Bluetooth® Bluetooth® класс II |
|
Диапазон |
до 10 м |
|
Общие данные |
|
|
Питание |
6 элементов питания типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP) x 1,5 В; перезаряжаемые NiMH батарейки 6 x 1,5 В Зарядное устройство (опция): 12-15 В постоянного тока |
|
Срок службы аккумулятора |
3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 500 В в 500 kΩ |
|
Габариты |
228 x 108 x 63 мм |
|
Вес |
800 г |
|
Вес с кейсом |
1.75 кг |
|
Предохранитель |
Используйте только 2 x 500 мА (FF) 1000 В керамические плавкие предохранители 32 x 6 мм с высокой разрывной способностью HBC 30 кА минимум. Стеклянные предохранители НЕ ДОЛЖНЫ быть установлены |
|
Класс защиты |
Соответствует EN 61010-1 (1995) до 600 В, фаза-земля, категория IV |
|
EMC |
В соответствии с IEC 61326 включая поправку №1 |
|
Температурный коэффициент |
<0,1% > <0,1% > |
|
Диапазон рабочих температур и уровня влажности |
От -10 до +55 °C 90% относительной влажности при 40 °C |
|
Диапазон температуры хранения |
От -25 до +70 °C |
|
Температура калибровки |
+20 °C |
|
Максимальная высота |
2000 м |
|
Класс IP-защиты |
IP 54 |
|
