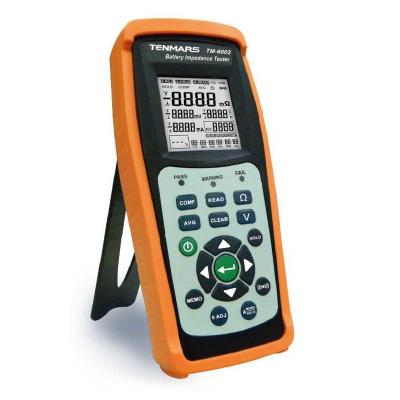

Измеритель внутреннего сопротивления источников питания TM-6002
|
|
-
Измеритель внутреннего сопротивления источников питания TM-6002
/images/all/3/15690/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности измерителя внутреннего сопротивления источников питания TM-6002:
- Измерение внутреннего сопротивления источников питания, пределы измерений от 40 мОм до 40 Ом (4 диапазона);
- Высокое разрешение (от 10 мкОм);
- Измерение постоянного напряжения источников питания до 40 В;
- Базовая погрешность измерения ±0,8%;
- Измерение постоянного тока до 700 А (опция – клещи TM-1104);
- Измерение температуры с помощью NTC-термистора: - 20 °C … 60 °C (не входит в комплект поставки);
- Режим компарирования (99 ячеек) со светодиодной и звуковой индикацией при измерении внутреннего сопротивления и напряжения;
- Встроенная память: 99 ячеек (результаты измерений);
- Регистратор на 9999 значений, автоматический или ручной запуск, передача данных на ПК через USB интерфейс;
- Большой экран, с одновременным отображением внутреннего сопротивления и напряжения, тестового тока и результатов компарирования;
- Индикация низкого уровня заряда батареи, автоматическое отключение питания;
- Удержание показаний, усреднение;
- Интерфейс USB;
- Батарейное питание от сетевого адаптера.
Технические характеристики измерителя внутреннего сопротивления источников питания TM-6002:
|
Параметр
|
Значение
|
|
ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ ИСТОЧНИКА
|
|
Предел измерения
|
40 мОм/ 400 мОм/ 4 Ом/ 40 Ом
|
|
Дискретность измерения
|
10 мкОм/ 100 мкОм/ 1 мОм/ 10 мОм
|
|
Выбор предела измерения
|
Автоматический, функция установки «0»
|
|
Погрешность измерения
|
± (0,8% + 10 ед.мл. разряда)
|
|
Тестовый сигнал
|
Частота: 1 кГц ±30 Гц
Ток: 100 мА (40 мОм), 15 мА (400 мОм), 1,5 мА (4 Ом), 150 мкА (40 Ом)
|
|
Схема измерения
|
2-х или 4-х проводная
|
|
Скорость измерения
|
До 2 изм./сек.
|
|
Индикация
|
9999 (4 разряда)
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ ИСТОЧНИКА
|
|
Предел измерения
|
4 В/ 40 В
|
|
Дискретность измерения
|
1 мВ/ 10 мВ
|
|
Выбор предела измерения
|
Автоматический
|
|
Погрешность измерения
|
± (0,1% + 6 ед.мл. разряда)
|
|
Индикация
|
9999 (4 разряда)
|
|
ПОСТОЯННЫЙ ТОК (ОПЦИЯ КЛЕЩИ TM-1104)
|
|
Предел измерений
|
700 А (чувствительность: 0,6 А … 700 А)
|
|
Разрешение
|
0,1 А
|
|
Погрешность измерения
|
± (2 % + 5 ед.мл. разряда)
|
|
ДОПУСКОВЫЙ КОНТРОЛЬ (КОМПАРИРОВАНИЕ)
|
|
Предельное значение
|
Верхнее/нижнее дискретно устанавливается клавишами на лицевой панели
|
|
Индикация результата
|
Светодиодные индикаторы:
PASS – измер. значение соответствует верхнему пределу
WARNING - ухудшение состояния тестируемой батареи
FAIL – тестируемая батарея повреждена
Звуковая: включение/выключение зуммера
|
|
ТЕМПЕРАТУРА
|
|
Диапазон измерений
|
- 20°C … 60°C
|
|
Типы датчика
|
NTC-термистор
|
|
Погрешность измерения
|
± 1°C
|
|
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
|
|
Удержание показаний
|
Фиксация и удержание результата измерения
|
|
Усреднение
|
1 секунда … 24 часа
|
|
ДИСПЛЕЙ
|
|
Тип индикаторов
|
ЖК-экран
|
|
Формат индикации
|
4 разряда (максимально индицируемое число 9999)
|
|
ОБЩИЕ ДАННЫЕ
|
|
Напряжение питания
|
Батарейное питание: 1,5 В АА тип (6 шт.)
Сетевое питание: 110 … 240 В, 50/60 Гц через адаптер 9 … 12 В (1 А)
|
|
Условия эксплуатации
|
5°C … 40°C, относительная влажность ≤ 80%
|
|
Условия хранения
|
- 10°C … +60°C, относительная влажность ≤ 70%
|
Комплект поставки TM-6002
|
№
|
Наименование
|
Количество
|
|
1
|
Измеритель внутреннего сопротивления источников питания TM-6002
|
1
|
|
2
|
Комплект зажимов
|
1
|
|
3
|
Баттареи питания (1,5 V)
|
1
|
|
4
|
CD с программным обеспечением
|
1
|
|
5
|
USB кабель
|
1
|
|
6
|
Кейс для транспортировки
|
1
|
|
7
|
Руководство по эксплутации
|
1
|
