Артикул: ЭС0202/1М-Г
|

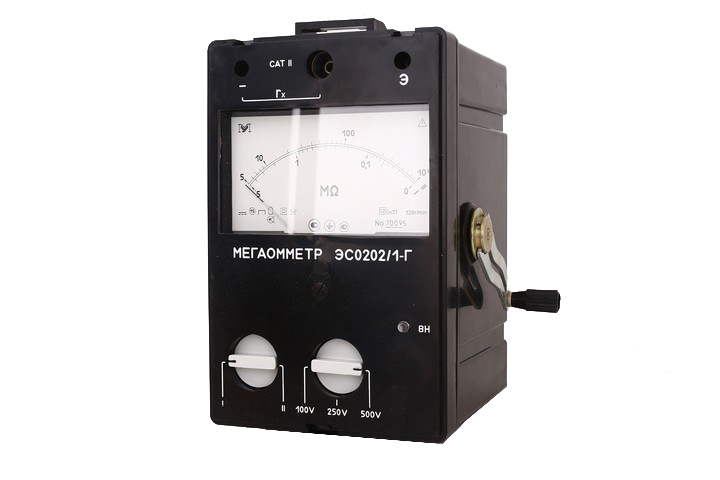

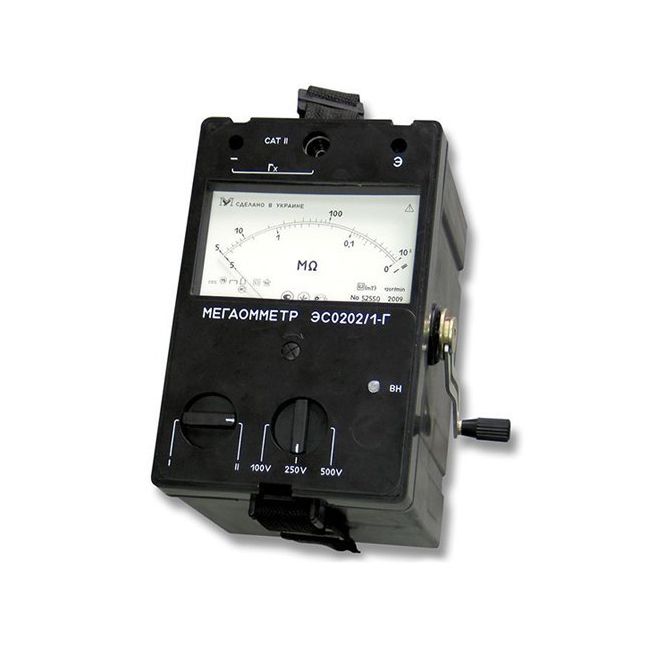

Назначение мегаомметра ЭСО202/1М-Г
Мегаомметры ЭС 0202/1 М Г, ЭС0202/2М-Г предназначены для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением. Применяются во всех отраслях промышленности.
Принцип действия и особенности мегаомметра ЭС02021МГ
Принцип действия мегаомметров построен на схеме логарифмического измерителя отношений. Мегаомметры состоят из следующих основных узлов: электромеханического генератора переменного тока; преобразователя; электронного измерителя.
Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения осуществляется изменением опорного напряжения. Электронный измеритель выполнен по схеме логарифмического усилителя.
Мегаомметры изготовлены во влагозащищенном пластмассовом корпусе.
Мегаомметры изготавливаются в двух модификациях, отличающихся значениями напряжения на зажимах и дапазонами измерений.
Рабочее положение мегаометров в пространстве - горизонтальное положение плоскости шкалы.
Технические характеристики мегаомметра ЭС0202/1М-Г:
|
Параметр |
Значение |
|
Диапазон измерений, МОм |
0-1000 |
|
Выходное напряжение на зажимах, В |
100± 10, 250± 25, 500± 50 |
|
Время установления показаний мегаомметра не превышает |
15 с |
|
Режим работы мегаомметра прерывистый |
измерение – 1 мин , пауза – 2 мин. |
|
Скорость вращения ручки |
120-144 об/мин. |
|
Питание мегаомметров осуществляется |
от встроенного электромеханического генератора |
|
Скорость вращения рукоятки генератора |
122+2 оборотов в минуту |
|
Диапазон рабочих температур |
от минус 30 до плюс 50 градусов С |
|
Относительная влажность при 30гр. С без конденсации |
до 90% |
|
Масса |
не более 2.2 кг |
|
Габаритные размеры не более |
150х130х200 мм |
|
Средняя наработка на отказ |
12500 часов |
|
Средний срок службы |
10 лет |
Комплект поставки ЭС0202/1М-Г
|
№ |
Наименование |
Количество |
|
1 |
Мегаометр ЭС0202/1М-Г |
1 |
|
2 |
Шнур |
2 |
|
3 |
Сумка |
1 |
|
4 |
Проводник |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
