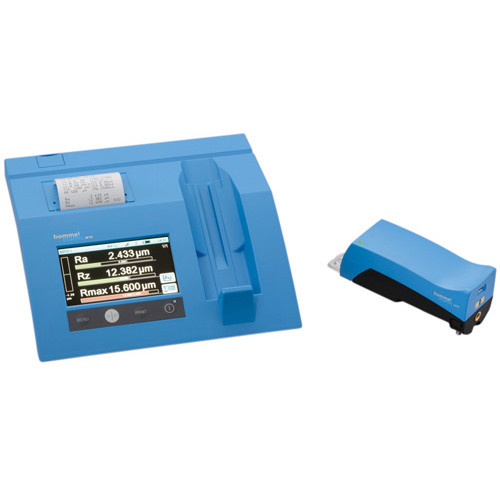

Профилометр Hommel-Etamic W20

  • Hommel-Etamic W20

    /images/all/3/13803/big/img_5.jpg

    jijijij

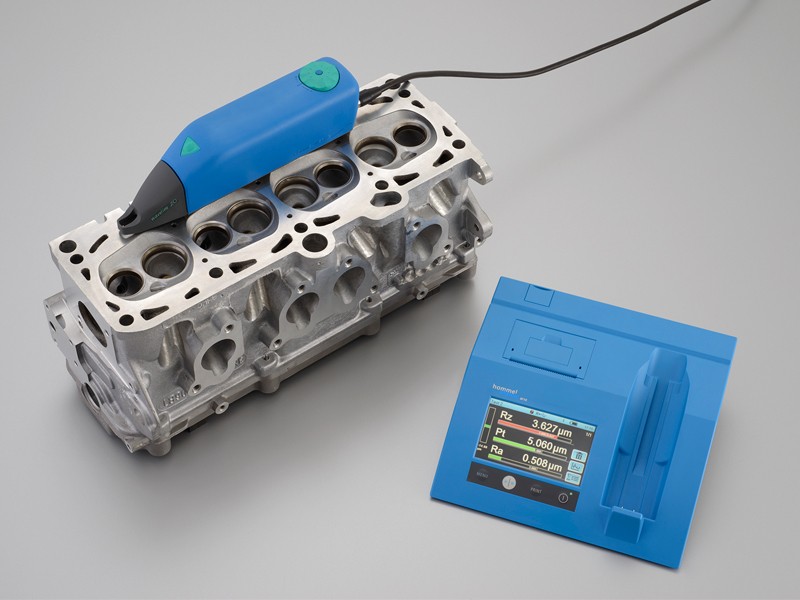

    Профилометр Hommel-Etamic W20
  • Hommel-Etamic W20

    /images/all/3/13803/big/img_14.jpg

    Hommel-Etamic W20

    Hommel-Etamic W20

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
JENOPTIK (Hommel-Etamic)


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Прибор W20 предназначен для измерения параметров шероховатости и волнистости поверхности. Для проведения измерений используются индуктивные безопорные щупы. Прибор работает в автономном режиме без подключения к внешнему источнику питания. Анализ результатов измерения производится непосредственно на вычислительном блоке. Доступы измерения более 70 параметров шероховатости и волнистости, оценка профилограмм и статистики. Продвинутые пользователи могут воспользоваться программным обеспечением EVOVIS mobile для детальной оценки результатов измерения.





Особенности и преимущества профилометра Hommel-Etamic W20 JENOPTIK:





  • Простота и удобство при работе;

  • Интуитивно понятное управление;

  • Цветной сенсорный экран управления;

  • Работа от аккумуляторов (800 измерений на одной зарядке);

  • Способность разворота щупа на приводе в направлении 90° – 0° –90°;

  • Встроенный эталон шероховатости;

  • Возможность расположения привода при измерении в любом положении;

  • Измерения в продольном и поперечном направлении;

  • Безопорный датчик для контроля параметров шероховатости и волнистости;

  • Большой объем памяти: 8 программ измерений с измерительными условиями и 10000 результатов;

  • Контроль до 90 параметров шероховастости;

  • Синхронизация данных с ПК через USB-порт;

  • Цветное отображение данных измерений в зависимости от допусков;

  • Подсветка области измерений;

  • USB-интерфейс для различных функций;

  • Автоматическое сохранение результатов;

  • Возможность архивирования в PDF-формате.





Технические характеристики Hommel-Etamic W20:



Измерительный принцип

контактное трассирование поверхности

Класс точности по DIN 4772

Класс 1

Измерит. диапазон/разрешение

320 (-210/+110) мкм/10 нм;

Фильтр: длина отсечки шага

0.025; 0.08; 0.25; 0.8; 2.5; 8 (мм); выбираемая в пределах от -2 до +1 отсечки шага;

DIN 4768

RC, [мм], отсечки шага 0.025; 0.08; 0.25; 0.8; 2.5; 8

ISO 11562, Part 1, (50 % Gauss)

Гаусс (M1) длина отсечки 0.025; 0.08; 0.25; 0.8; 2.5; 8

ISO 13565-1 2x Gauss (M2)

Rk-параметр, длина отсечки 0,025; 0,08; 0,25; 0,8; 2,5; 8

ISO 3274/11562

длина короткой отсечки шага волны ls; зависит от шагов lc / ls 30; 100; 300

ISO 3274/11562

фильтр формы lf

Скорость трассирования Vt

lt – назначенная 0.05; 0.15; 0.5 мм/сек; lt – изменяемая 0.01 - 2.0 мм/сек с шагом 0.01

Длина трассирования lt

0.48; 1.5; 4.8; 15 мм или выбирается в пределах 0.1 – 20 мм, в зависимости от механизма подачи

Длина оценки ln

0.40; 1.25; 4.0; 12.5 мм или в зависимости от длины отсечки шага

Отсечка шага lc[мм]

0.08; 0.25; 0.8; 2.5; 8.0

Параметры шероховатости: ISO 4287

Ra; Rz; Rmax; Rt; Rq; Rsk; lmo; lo; Rdq; da; ln; La; Lq; Rdc; Rv; Rz-ISO; R3z; Rpm; Rp3z; R3zm; Rp; D; RPc; RSm; Rpm/R3z; lr; Rku; tpif; tpia; tpip; tpic; Rt/Ra; Rz1; Rz2; Rz3; Rz4; Rz5; Rmr; Rmr%; Api

Основные параметры шероховатости: ISO 13565

Rpk*; Rpk; Rk; Rvk*; Rvk; Mr1; Mr 2; A1; A2; Vo(70%)0.01* Rv/Rk

Параметры профиля: ISO 4287

Pt.; Pp; Pz; Pa; Pq; Psk; PSm; Pdq; lp; Pku; tpaf; tpaa; tpab; tpac; Pmr0; APa; APa%; Pmr; Pmr%

Параметры волнистости: ISO 4287

Wt.; Wp; Wz; Wa; Wq; Wsk; WSm; Wdq; lw; Wku

Параметры Motif: ISO 12085

R; Rx; AR; Nr; W; Wx; AW; Nw; Wte; Tpaf(CR, CL, CF)

Параметры шероховатости: JIS

B – 0601 Rz-JIS; Rmax-JIS

Статистика

(n, x, S, R, max, min) для каждого из 1 - 999 измерений

Вывод данных на монитор и принтер

Значения характеристики поверхности; статистика; положение профиля; P-, R-, W-, K-профили; кривая материала; условия измерений; допуски

Питание

100 В – 240 В, 50-60 Гц, 160 ВА

Рабочая температура

+10°C … + 45°C, макс. относ. влажность 85%; ΔT 2°C/ч

Температура хранения

-20°C … + 50°C



Стандартная комплектация:



  • Дисплейный блок.

  • Сетевое зарядное устройство 110-230В.

  • Привод WAVELINE 20, длина трассирования 20 мм.

  • Щуп TKL300.

  • Пластиковый футляр.

  • 2 рулона термобумаги для встроенного принтера.

  • Инструкция по эксплуатации.

  • Сертификат калибровки производителя.
