TMR360. ДОПОЛНИТЕЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ.

Важно: все вспомогательные принадлежности к приборам для измерения шероховатости поверхности модификации TMR360 совместимы и взаимозаменяемы с приборами для измерения шероховатости поверхности производителя Time Group моделей TR-200/210/220 и производства Восток-7 прибором ИШП-210.

Наименование, описание.

Вид

Измерительный штатив ТА1420 с магнитным основанием.
Измерительный штатив с магнитным основанием можно примагничивать к любому железному основанию и с помощью закреплённого в нём прибора измерять шероховатость поверхности в различных положениях, в т.ч. вертикальных при помощи сгибающихся колен штатива. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений.

Измерительный штатив ТА1520 с металлической плитой.
С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:
- Высота подъёма (перемещение по оси Y): 200±1 мм

Измерительный штатив ТА1620 с мраморной плитой.
Предназначен для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности. Платформа плиты штатива TA1620 изготовлена из гладкого мрамора, имеет V-образную канавку для позиционирования маленьких деталей и изделий цилиндрической форы – фиксация изделия без риска скатывания в момент замера шероховатости. Основным из преимуществ, каменных плит является износостойкость и долгий срок службы по сравнению с металлическими плитами. В каменных плитах отсутствует внутреннее напряжение, и они меньше подвержены деформации из-за изменения температуры внешней среды, т.к. коэффициент теплового расширения у них меньше, чем у металла. Каменные плиты менее чувствительны к вибрациям. С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:

- Высота подъёма (перемещение по оси Y): 300±1 мм;

- Ошибка гистерезиса (запаздывание): <1/6 >

- Плоскостность плиты по ГОСТ 10905-86: класс 00;

- Размеры штатива ТА1620 В*Ш*Г: 400х250х70мм.

- Масса 24кг

Удлинительный стержень TS55.

Удлинительный стержень увеличивает глубину ввода датчика в деталь, глубокого отверстия. Длина удлинительного стержня – 55 мм

Прямоугольный стержень TS90.

Прямоугольный стержень изменяет направление установки датчика на 90 градусов, в основном используется для измерения шероховатости специфических канавок, пазов, углублений

Стандартный датчик TS100.
Стандартный датчик (входит в базовую комплектацию прибора) подходит для большинства случаев измерений плоских поверхностей, наклонных плоскостей, конусных плоскостей, внутренних отверстий, канавок, бороздок и пр. Стандартный щуп с алмазной иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром >6 мм и глубиной <22 >

Датчик для криволинейной поверхности TS110.
С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом ≥3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность – тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной <20 >
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для малых отверстий TS120.
С помощью датчика можно проводить измерения шероховатости в глубине отверстий на внутренних поверхностях цилиндрической и плоской формы. Для измерения шероховатости в отверстиях диаметром >2 мм и глубиной <9 >
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для глубоких отверстий TS130
Щуп для измерения шероховатости поверхности в отверстиях диаметром >2 мм и глубиной ≤20 мм, измеряемый диапазон - 400 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN.

Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для глубоких пазов, канавок, бороздок и уступов TS131.
С помощью датчика можно проводить измерения шероховатости в глубоких пазах, канавках, бороздках или уступах, прочая функциональность аналогична модели датчика TS100. Для измерения шероховатости углублений с шириной >3 мм или уступах <10 >
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Датчик для криволинейной поверхности TS140.

С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, измеряемый диапазон - 200 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN.

Датчик для узких отверстий TS11X
Предназначен для измерения шероховатости поверхности в отверстиях >2 мм, глубиной >3 мм и <15 >3 мм. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

Схему датчиков с размерами можно сохранить на компьютере и рассмотреть в увеличенном формате.

Мини-принтер.

Для вывода на печатную ленту измеренных данных параметров шероховатости и профиля с графиками подсоедините внешний мини-принтер через порт USB на торцевой поверхности прибора – п.п. 11.2.5; 11.3.2 и 11.3.4.

Мини-принтер требует заказа и использования оригинальных бумажных картриджей, по 10 шт. в упаковке, цена 700-00р за упаковку.

Тип датчика

Сфера применения

Изображения

SFP-2001 или SFP-2002

Общего назначения

(входит в базовую комплектацию)

Цена $900

 Для измерения шероховатости на плоских поверхностях, валах и отверстиях:

• SFP-2001 имеет коническую алмазную иглу с углом 90⁰ и радиусом кривизны 10 мкм по стандарту ISO
• SFP-2002 имеет коническую алмазную иглу с углом 90⁰ и радиусом кривизны 5 мкм по стандарту DIN

SFP-2003

Для острых краёв

(дополнительная комплектация)

Цена $1100

 Для измерения острых краёв изделий или малых изделий, когда датчик выровнен (180⁰ или близко к этому значению) с осью перемещения.

SFP-2004

Для острых краёв

(дополнительная комплектация)

Цена $1100

Для измерения острых краёв изделий или малых изделий, когда датчик перпендикулярен (90⁰ или 270⁰) с осью перемещения.

 SFP-2005 или SFP-2006

Для отверстий

(дополнительная комплектация)

Цена $1100

    Для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм:

• SFP-2005 имеет коническую алмазную иглу с углом 90⁰ и радиусом кривизны 10 мкм по стандарту ISO
• SFP-2002 имеет коническую алмазную иглу с углом 90⁰ и радиусом кривизны 5 мкм по стандарту DIN

SRF-2007
Для пазов и выемок

(дополнительная комплектация)

Цена $1100

 Для измерения шероховатости в глубоких пазах, канавках и выемках глубиной ≤6.0 мм или на небольших выступах.

SFP-2007 имеет коническую алмазную иглу с углом 90⁰ и радиусом кривизны 10 мкм по стандарту ISO

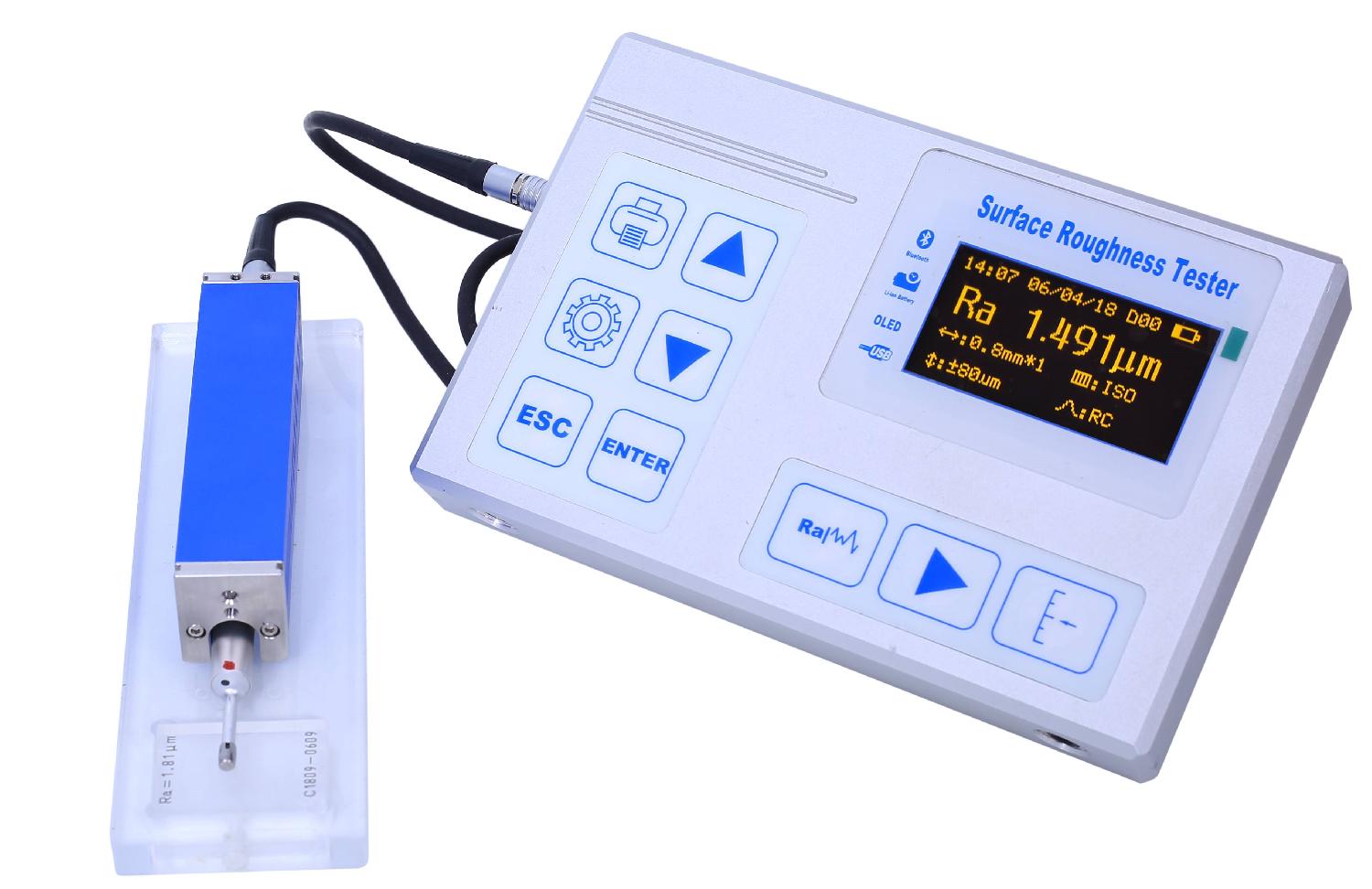

 Технические и метрологические характеристики модели TMR360

Наименование

 Параметр

Измеряемые параметры шероховатости

Ra, Rz, Ry, Rq, Rt, Rp, Rv, R3z, Rmax, RSk, RSm, Rmr

Диапазон измерения

Rа, Rq: 0,005-16 мкм

Rz, R3z, Ry, Rt, Rp, Rm: 0,02-160 мкм

Sk: 0-100%

S, Sm: 1 мм

tp: 0-100%

Разрешение

0,01 мкм

Max длина оценки

19 мм / 0,748 inch

Базовая длина / Диапазон измерений (автоматический)

0,25 мм, 0,8 мм, 2,5 мм / ±20μm, ±40μm, ±80μm,

Длина оценки

0,25; 0,8; 2,5 мм опция, 1L-5L

Соответствие стандартам

ISO, DIN, ANSI, JIS, FCC, CE

Методы фильтрации

RC, PC-RC, GAUSS, D-P,

Допускаемая основная погрешность

≤ ± 10 %

Повторяемость (разброс) результатов измерений

<6%

Тип датчика

Пьезокристалл

Радиус кончика иглы алмазной датчика

5 мкм

Тип питания

Перезаряжаемая литий-ионная батарея

Рабочая температура

0 °C...+40 °C

Вес

440 г

Размеры

119 × 47 × 65 мм

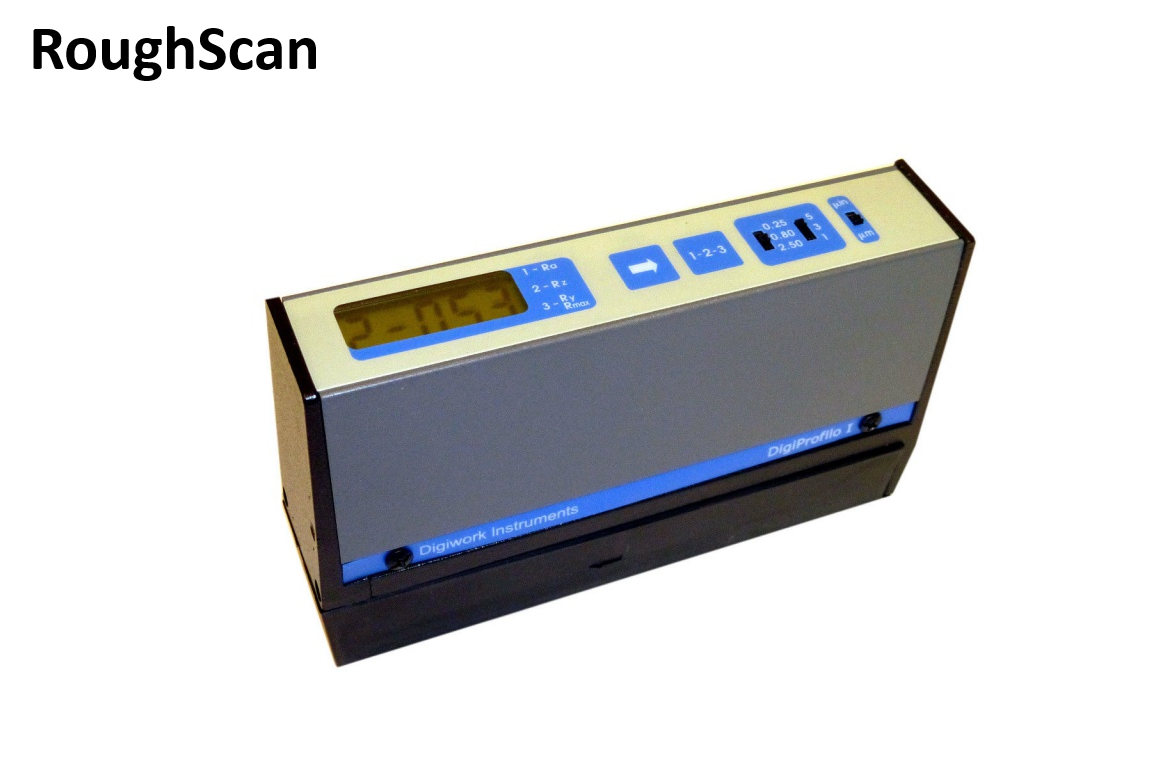

Технические и метрологические характеристики модели RoughScan

 Измерение по стандартам

 ISO4287; DIN4768; GB/T6062; JIS B; ANSI46.1

 Измеряемые параметры шероховатости

R_a; R_z; R_y

 Диапазон измерений по параметрам

 R_a: 0,03...6,3 мкм
 R_z: 0,2...25,0 мкм
 R_y/R_max: 0,2...25,0 мкм

 Погрешность

 В соответствии с ISO и DIN

 Разрешающая способность

 0,01 мкм

 Усилие нагружения иглы

    ≤15 mN

 Диапазон рабочих температур

 от 10 до 45 °C

 Диапазон температур при хранении

 от 0 до 60 °C

 Электрическое питание

 Аккумуляторная батарея 9V

 К-во измерений на 1-й батареи

 ок. 3.000

 Габаритные размеры

 106 x 70 x 24 мм

 Масса прибора

 300 г

 Длина
 перемещения

 Оценочная
 длина

Количество отрезков

 0,5 мм

 0,25 мм

1

 1,2 мм

 0,8 мм

 5,5 мм

 5,0 мм

 1,25 мм

 0,75 мм

3

 3,0 мм

 2,4 мм

 5,5 мм

 5,0 мм

 1,75 мм

 1,25 мм

5

 4,5 мм

 4,0 мм

 5,5 мм

 5,0 мм

Технические характеристики модели SR220

 Диапазон измерения

 Ось Z (вертикальная)

 320 мкм (Rа = 80 мкм)

 X осью (по горизонтали)

 17,5 мм

 Разрешение

 Ось Z (вертикальная)

• 0,01 мкм ± 20 мкм
• 0,02 мкм ± 40 мкм
• 0,04 мкм ± 80 мкм
• 0,08 мкм ±160 мкм

 Типы измерений

 Параметры

     Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz (JIS), Ry (JIS), RSk, R3z, Rmax, Rpc, Rmr, Rku, RΔa, RΔg, Rδc, Ry, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0

 Стандарты

 ISO, ANSI, DIN, JIS

 Графики

 Профиль шероховатости, кривая основания, прямой профиль

 Фильтр

 RC, pc-rc, Gauss, d-p

 Длина выборки (LR)

 0,25 / 0,8 / 2,5 мм

 Оценка длины (ln)

 LN = lr н n = 1 ~ 5

 Датчик

 Принцип действия

 Дифференциальная индуктивность

 Алмазная игла щупа

 Натуральный бриллиант, угол наклона 90 гр, радиус вершины 5 мкм

 Усилие

 < >

 Направляющая

 Рубин, продольный радиус 40 мм

 Скорость перемещения

•  Lr = 0.25, Vt = 0.15 мм/сек.
• Lr = 0.8, Vt = 0. 5 мм/сек.
• Lr = 2. 5, Vt = 1 мм/сек.
• Возврат Vt = 1 мм/сек.

 Допускаемая основная погрешность

 ≤ ± 10%

 Повторяемость (разброс) результатов измерений

 ≤ 6%

 Тип питания

 Встроенный литий-ионный аккумулятор, сетевой адаптер 8,4 В, 800 мА

 Габаритные размеры

 112*50*47 мм (Д*Ш*В)

 Масса

 360 г

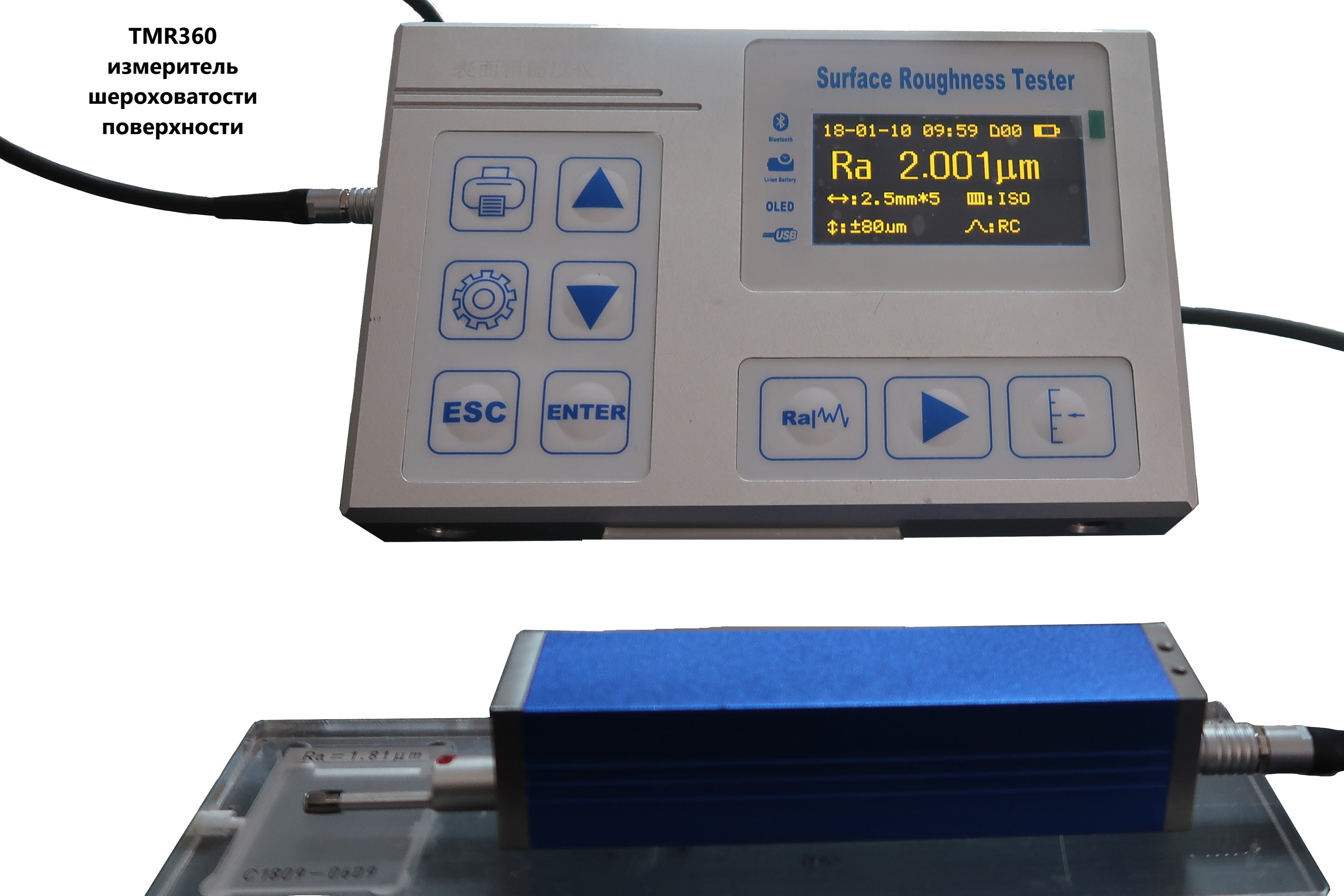

 TMR360

Базовая комплектация:

К-во

 Процессорный блок

 1 шт.

 Блок с измерительным преобразователем и приводом

 1 шт.

 Мера шероховатости Ra и установочная рамка с выемкой для размещения в ней меры шероховатости

 1 шт.

 Зарядное устройство с USB-кабелем

 1 шт.

 Руководство по эксплуатации (Engl)

 1 шт.

 Упаковочный кейс для хранения и переноски

 1 шт.

Дополнительная комплектация (по заказу):

 Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика

На заказ

 Установочная рамка с выемкой для размещения в ней меры шероховатости

На заказ

 Измерительный штатив ТА1420 с магнитным основанием

  На заказ

 Измерительный штатив ТА1520 с металлической плитой

     На заказ

 Измерительный штатив ТА1620 с мраморной плитой

     На заказ

 Удлинительный стержень TS55

     На заказ

 Прямоугольный стержень TS90

     На заказ

 Стандартный датчик TS100

     На заказ

 Датчик для криволинейной поверхности TS110.

     На заказ

 Датчик для малых отверстий TS120

     На заказ

 Датчик для глубоких отверстий TS130

     На заказ

 Датчик для глубоких пазов, канавок, бороздок и уступов TS131

     На заказ

 Датчик для криволинейной поверхности TS140

     На заказ

 Датчик для узких отверстий TS11X

     На заказ

 Мини-принтер

     На заказ

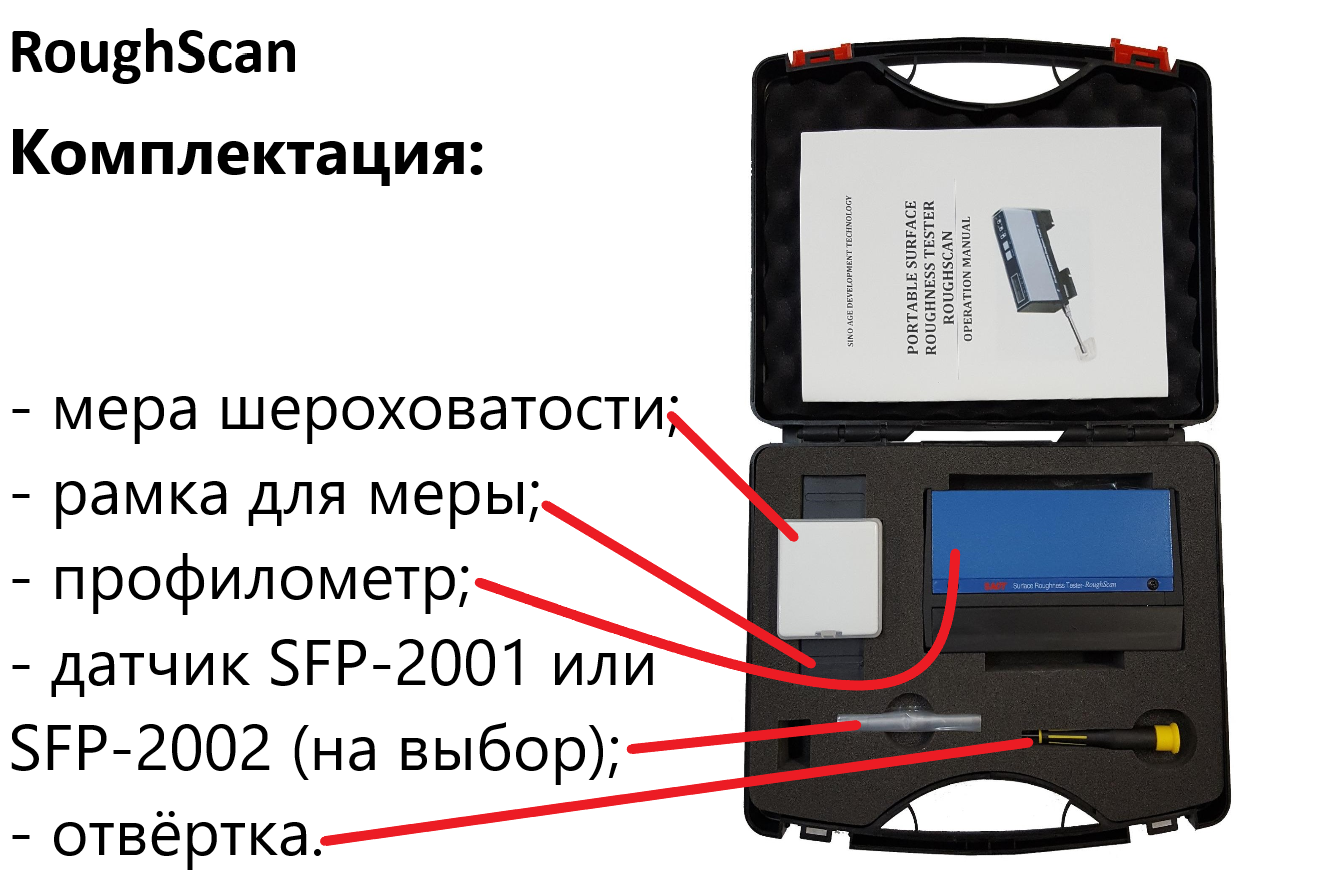

 RoughScan

 Базовая комплектация:

 Блок электронный (профилометр)

 1 шт.

 Стандартный датчик SFP-2001 или SFP-2002

 1 шт.

 Эталонная мера шероховатости для калибровки

 1 шт.

 Регулировочная отвёртка

 1 шт.

 Руководство по эксплуатации (Engl)

 1 шт.

 Кейс для хранения и переноски

 1 шт.

 Дополнительная комплектация:

 Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика

На заказ

 Установочная рамка с выемкой для размещения в ней меры шероховатости

На заказ

 Датчики SFP-2001 или SFP-2002 для измерения шероховатости на плоских поверхностях, валах и отверстиях

 На заказ

 ДатчикSFP-2003 для измерения острых краёв изделий или малых изделий

 На заказ

 Датчик SFP-2004 для измерения острых краёв изделий или малых изделий

 На заказ

 Датчики SFP-2005 или SFP-2006 для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм

 На заказ

 ДатчикSRF-2007 для измерения шероховатости в глубоких пазах, канавках и выемках

 На заказ

 SR220

Базовая комплектация:

 К-во

 SR 220 блок электронный (профилометр) с базовым датчиком

 1 шт.

 Пульт дистанционного управления (ДУ)

 1 шт.

 Чехол датчика

 1 шт.

 Регулируемая подставка

 1 шт.

 Образец шероховатости поверхности (сравнения), ОШС и отдельная опорная пластина к нему

 1 шт.

 Зарядное устройство с USB-кабелем

 1 шт.

 Настроечная отвёртка

 1 шт.

 Руководство по эксплуатации (Engl)

 1 шт.

 Упаковочный кейс для хранения и переноски

 1 шт.

Дополнительная комплектация (по заказу):

 Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика

На заказ

 Установочная рамка с выемкой для размещения в ней меры шероховатости

На заказ

 Диск с ПО

 На заказ

 Датчик для измерений криволинейных поверхностей

 На заказ

 Датчик для измерений в пазах и впадинах

 На заказ

 Принтер

 На заказ

 Измерительный штатив ТА1520 или ТА1620

 На заказ
