Тип оборудования: Измеритель шероховатости поверхности, профилемер, прибор для измерения профиля поверхности деталей, профилометр, профилограф
Производитель: Taylor Hobson
Серия: Surtronic
Модель: Surtronic S116, S128
Описание: прибор для измерения шероховатости поверхности
Гарантия на профилометр Surtronic S100: 1 год.
Линейка надежных и универсальных измерителей шероховатости, применяемых на любых участках контроля, которые полностью отвечают Вашим требованиям к измерению шероховатости и учитывают особенности решаемых задач и специфику Вашей деятельности.
Новая линейка измерительных приборов Surtronic S100 позволяет работать с различными системами и обладает широким спектром вспомогательного оборудования. Она полностью отвечает Вашим требованиям к измерению шероховатости и учитывает особенности решаемых задач и специфику Вашей деятельности.

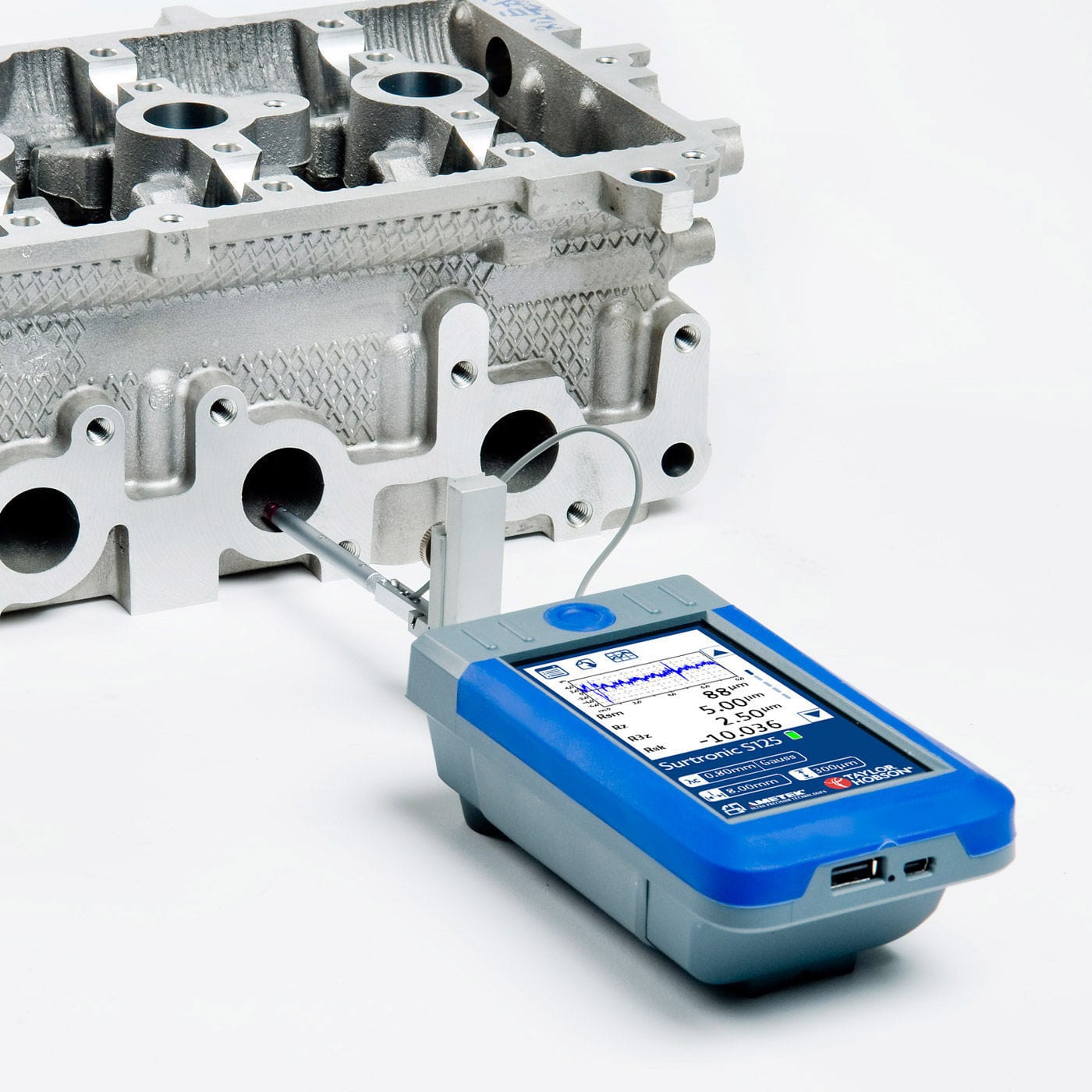

Любая поверхность, любая высота: Наличие в стандартной комплектации держателя щупа, позволяющего регулировать высоту до 50 мм и проникать вглубь отверстий до 70 мм, а также поворачивать его на 90о означает, что Вы сможете работать с самыми сложными поверхностями, не прибегая к покупке дорогих дополнительных комплектующих. V-образная форма ножек идеально подходит для установки на неплоские поверхности и возвышения. Щуп работает даже в перевернутом состоянии!
USB совместимость: В устройствах используются USB типа А, а также порты мини-USB, что обеспечивает совместимость приборов с большинством стандартных устройств.

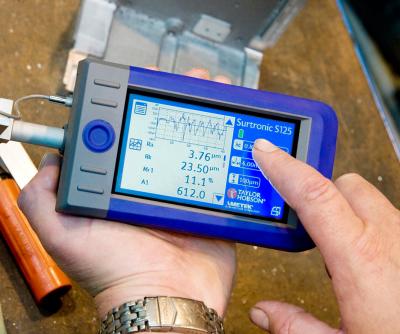

Быстро и надежно: Одним нажатием кнопки получайте полный список трассируемых результатов измерения, включая подробный профиль поверхности, который выводится на дисплей или автоматически распечатывается.
Дизайн, обеспечивающий долгий срок службы: Прорезиненные вставки, защищающие от внешних воздействий, окаймляют чуть утопленный сенсорный дисплей с защитной пленкой, а также стальной приводной механизм с износостойкими деталями. Устройство работает на мощной батареей с емкостью 3000 мАч, которая позволяет осуществить до 2000 замеров на одной зарядке.
Замеры на месте: Контролируйте износ и изменения текстуры без демонтажа оборудования. Например, изменение шероховатости поверхности лопасти турбины может стать первым признаком неисправностей и снижения производительности.
Выбирая измерители шероховатости, штативы и принтеры серии Surtronic S100, Вы получаете законченное решение для произведения измерений шероховатости. Замеры могут проводиться на разных деталях, при этом Вы можете сохранить результаты в самом устройстве, на стандартном USB-накопителе или распечатать их и направить вместе с деталью на следующий этап производства, либо конечному пользователю.
|
Измерительная способность
|
S-116
|
S-128
|
|
|
Размеры
|
Диапазон измерения
|
200 мкм 100 мкм 10 мкм
|
400 мкм 100 мкм 10 мкм
|
|
|
Разрешение профиля
|
100 нм 20 нм 10 нм
|
50 нм 10 нм 5 нм
|
|
|
Уровень шума (Ra)
|
250 нм 150 нм 100 нм
|
150 нм 100 нм 50 нм
|
|
|
Воспроизводимость результатов (Ra)
|
1 % от значения + шум
|
0,5 % от значения + шум
|
|
|
Тип датчика
|
Индуктивный
|
|
|
|
Измерительное усилие
|
150-300 мг
|
|
|
|
Радиус основания щупа
|
5 мкм (200 мкдюймов) по умолчанию / 2 мкм (80 мкдюймов) или 10 мкм (400 мкдюймов)
опция
|
|
|
|
Принцип измерения
|
Перемещение датчика
|
|
|
Калибровка
|
Выполнение
|
Автоматическая калибровка средствами ПО
|
|
|
|
Стандарты
|
Возможно настроить в соответствии со стандартами шероховатости ISO 4287
|
|
|
Анализ
|
Срез фильтра
|
0,25 мм / 0,8 мм / 2,5 мм
|
|
|
|
Тип фильтра
|
2CR / Фильтр Гаусса
|
|
|
|
Необходимая протяженность для оценки
|
0,25 мм -12,5 мм (0,01 дюйма - 0,49 дюйма)
|
0,25 мм - 25,0 мм (0,01 дюйма - 0,89 дюйма)
|
|
|
Макс диапазон по оси X
|
17,5 мм
|
25,5 мм
|
|
Скорость
|
Скорость выполнения измерений
|
1 мм / сек (0,04 дюйм / сек)
|
|
|
|
Скорость обратного движения
|
1,5 мм / сек (0,06 дюйм / сек)
|
|
|
Выполнение анализа
|
S-116
|
S-128
|
|
|
Параметры
|
Стандарты
|
ISO 4287, ISO 13565-1, ISO 13565-2, ASME 46,1, JIS 0601, N31007
|
|
|
|
ISO базовый
|
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rmr Rdq, Rpc, RSm, Rzlmax
|
|
|
|
ISO расширенный
|
Опция
|
Rk, Al, А2, Mrl, Mr2, Rpk, Rvk
|
|
|
ASME
|
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rdq, RSm, Rpm, Rda
|
|
|
|
JIS
|
Ra, Rv, Rp, Rz, Rt, Rq, Rsk, Rmr Rdq, RSm, RzJIS, Rc, Rku, Rdc
|
|
|
|
Другое
|
R3z (Daimler Benz)
|
|
|
|
ISO Первичный
|
Опция
|
Ра, Pv, Рр, Pz, Pt, Pq, Psk, Pmr Pdq, Ppc, PSm, Pzlmax
|
|
|
Единицы измерения
|
мкм / мкдюйм
|
|
|
Технические характеристики
|
S-116
|
S-128
|
|
|
Языки
|
Базовые
|
Английский, французский, немецкий, итальянский, испанский
|
|
|
|
Дополнительно
|
|
|
|
|
Азиатские
|
|
|
|
Выведение данных
|
На экран
|
До 7 результатов на страницу, выбираемый экранный график с осями XZ
|
|
|
|
Принтер
|
Вывод настроек, данных и графиков высокого разрешения
|
|
|
|
Соединение с ПК
|
Полный анализ данных при помощи Талипрофайл
|
|
|
Хранение данных
|
Внутреннее
|
100 результатов измерений, 1 «сырой» профиль
|
|
|
|
USB (4Гб в комплекте)
|
> 39,000 профилей для необработанных данных, до 100,000 результатов в каждом пакете
данных (> 70 пакетов)
|
|
|
|
Соединение с ПК
|
Неограниченное хранение данных
|
|
|
Статистический контроль процессов (SPC)/ статистика
|
Внутренняя
|
Опция
|
Мин, Макс, Среднее значение, Стандартное отклонение хранимых данных
|
|
|
USB (4 Гб в комплекте)
|
Опция
|
Сохранение всех результатов в формате ASCII для SPC
|
|
|
Соединение с ПК
|
Полный статистический контроль процессов и контроль всех параметров при помощи
Talyprofile
|
|
|
Батарея
|
Зарядное устройство
|
USB 5v 1А 110-240VAC 50/60Hz
|
|
|
|
Время зарядки
|
4 часа
|
|
|
|
Время работы батареи
|
2000 замеров
|
|
|
|
В режиме ожидания
|
5000 часов
|
|
|
|
Выход из режима ожидания InstantOn
|
Макс. 1 сек - время выхода из режима ожидания
|
|
|
|
Автоматический переход в режим ожидания
|
30 сек -
|
6 часов
|
|
|
|||
1. USB Термопринтер Компактный и скоростной 60 мм в секунду. В комплекте имеется USB провод, оснащен переключателем сетевого напряжения, поддерживает вывод результатов измерений и построение графиков высокого разрешения. Код опции 112-4570
2. Термальная бумага 79 мм в ширину. Один рулон бумаги размером 20 x 12,5 метра. Код опции 112-4571

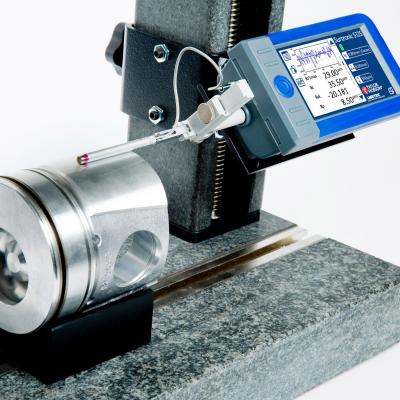

3. Колонна и основание Гранитная основа (400 x 250 мм) с колонной), позволяющей проводить ручную регулировку высоты прибора до 260 мм. Код опции 112-4600
4. Прецизионные тиски Высококачественные прецизионные тиски идеально подходят для удержания небольших деталей. Ширина губок 63 мм, глубина 32 мм, раскрытие губок 85 мм. Код опции 112-2694
5. Тиски на шарнирной опоре Состоят из поворотной основы, устанавливающейся на поверхность и широких тисков. Подходят для удержания деталей неправильной формы. Общая длина 280 мм. Ширина губок 54 мм, раскрытие губок 160 мм. Код опции 112-2695

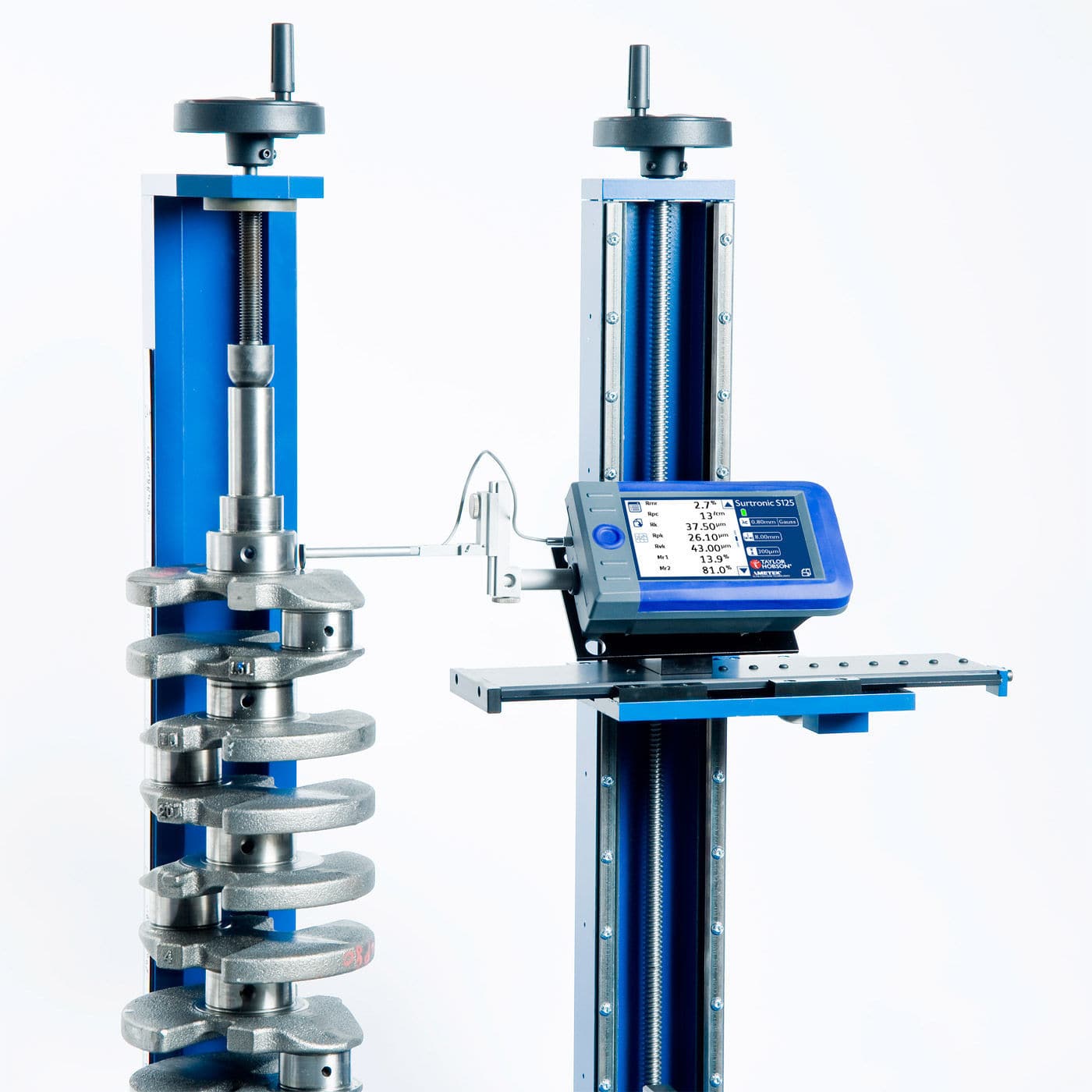

6. Опорная стойка 4 степени свободы. Макс. Высота измерения 420 мм, диапазон 115 мм при величине горизонтального перемещения 305-420 мм. Код опции 112-4599
7. Опорная стойка нулевой точки Обеспечивает независимую нулевую точку. Для работы необходимо прикрепить щуп с отсоединяющимся ползуном к корпусу датчика. Код опции 112-865
8. Щуп с отсоединяющимся ползуном Для использования с опорной стойкой, крепится корпусу датчика. Код опции 112-1191
9. Подъемное устройство для датчика Для контролируемого поднятия и опускания датчика, что обеспечивает большее удобство при проведении измерений. Код опции 112-4598
10. Портативное основание Используется при закреплении прибора на станке. Код опции 112-4814
11. Адаптер серии S Зарядное USB-устройство 5V 1A 110240В перем. тока 50/60 Гц. Время зарядки S116 / S128 4 часа Код опции 112-4545
12. Удлинители датчика Позволяют производить измерения в глубоких отверстиях. (100 мм удлинитель) достигает 160 мм Код опции 112-1533 (200 мм удлинитель) достигает 260 мм Код опции 112-1510 (400 мм удлинитель) достигает 460 мм 155-P52121-400
13. Калибровочная мера Ra 6.0 мкм (236 мкдюймов). Код опции 112-1524
Приспособления для Суртроника S100:
|
