Тип оборудования: Меры шероховатости поверхности

Производитель: Восток-7

Модель: В7-МШ

Гарантия: 24 месяца

Описание мер шероховатости В7-МШ:

Меры шероховатости поверхности В7-МШ предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.

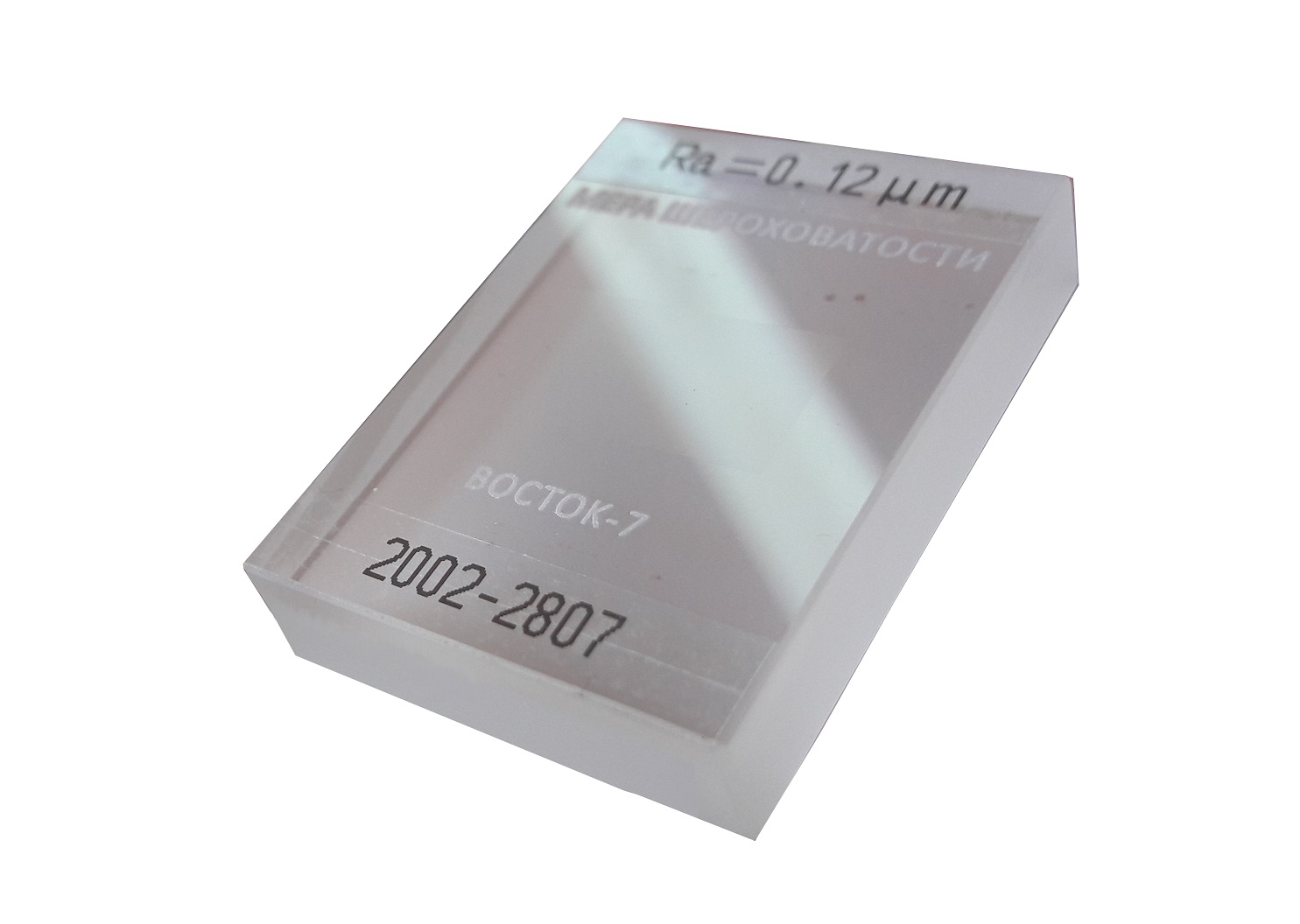

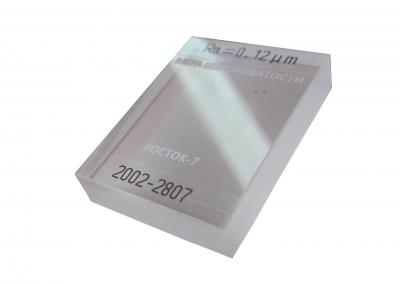

Меры шероховатости поверхности В7-МШ представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

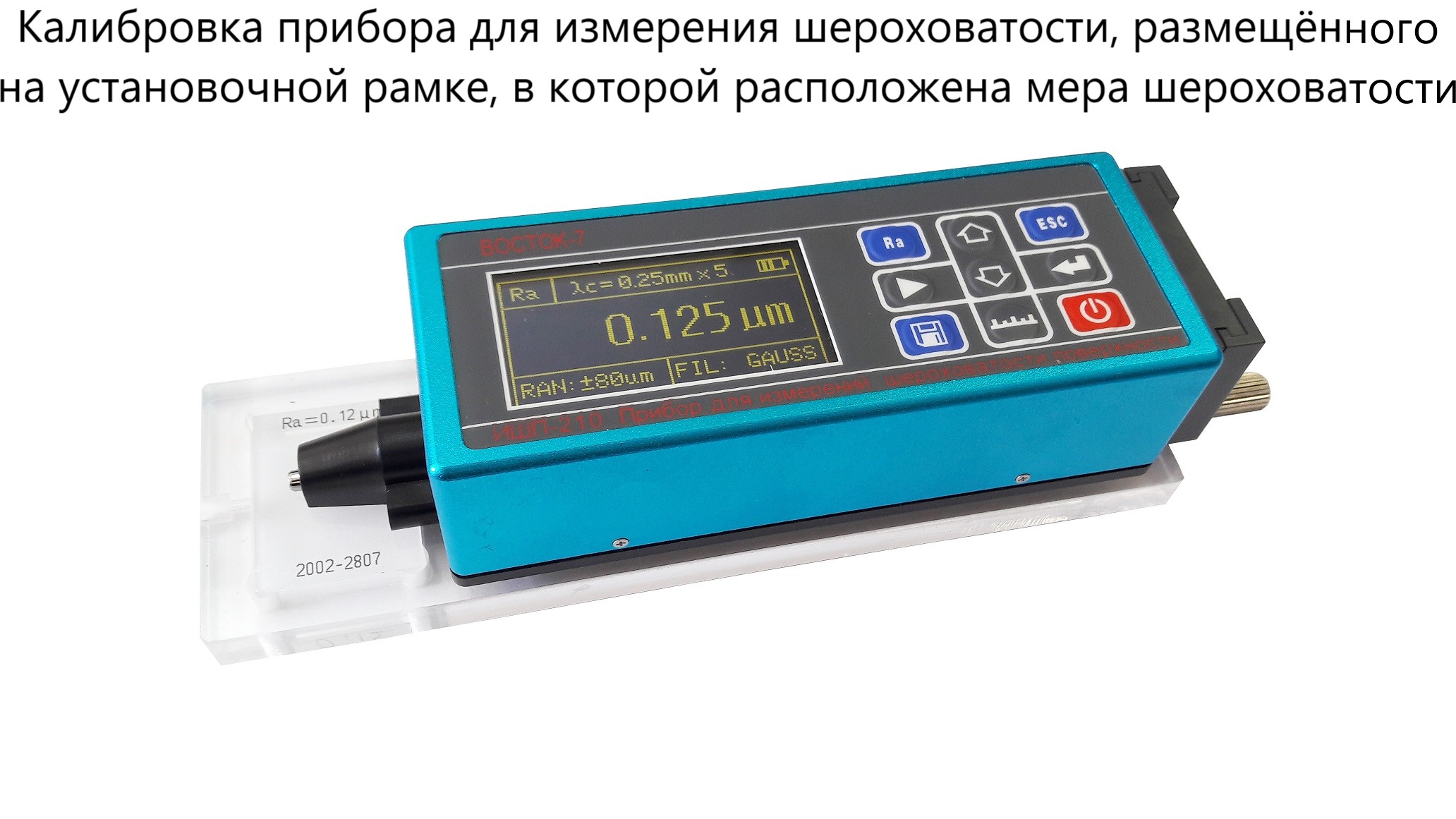

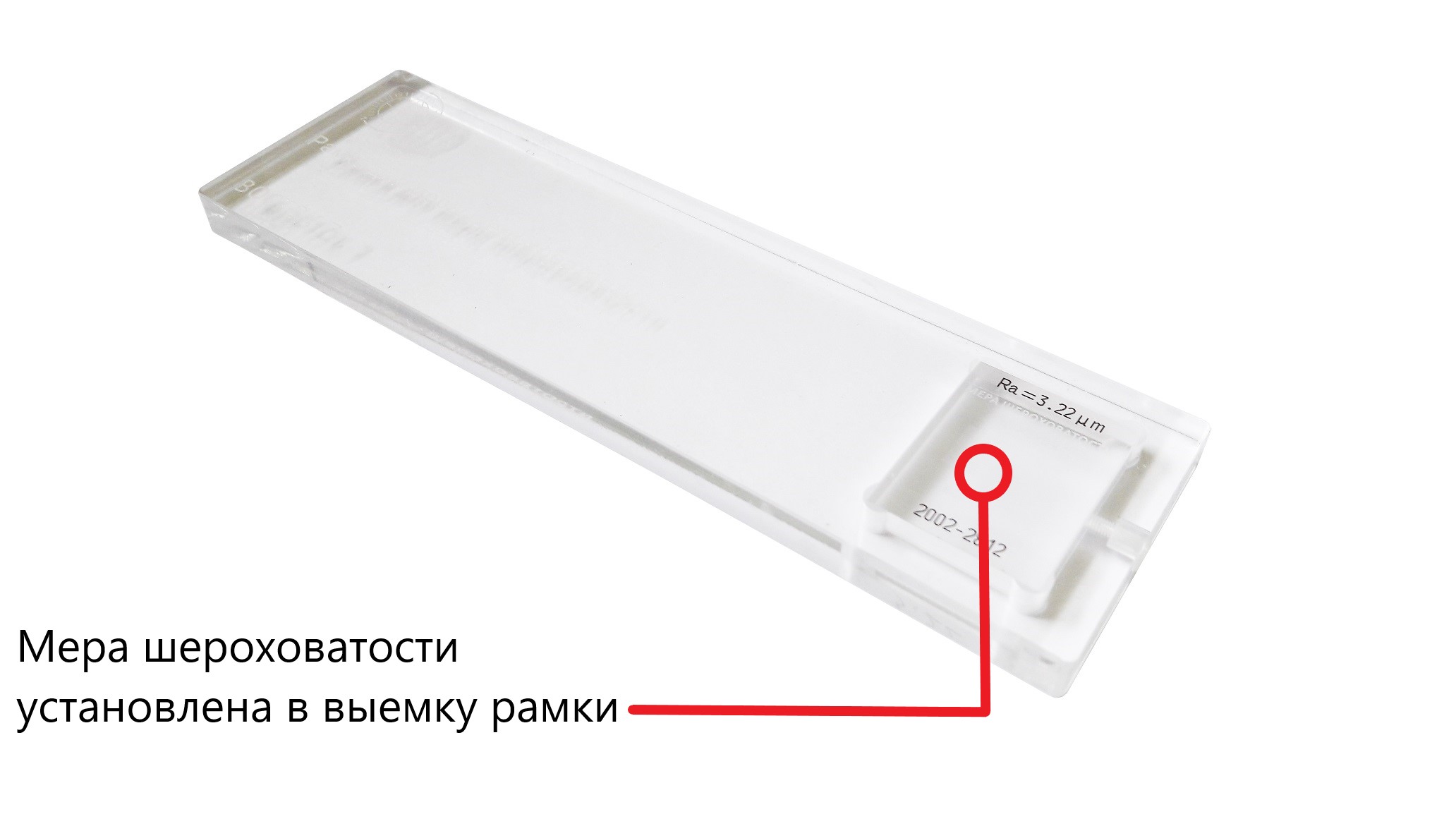

По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которых позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры

Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию – имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

Порядок работы:

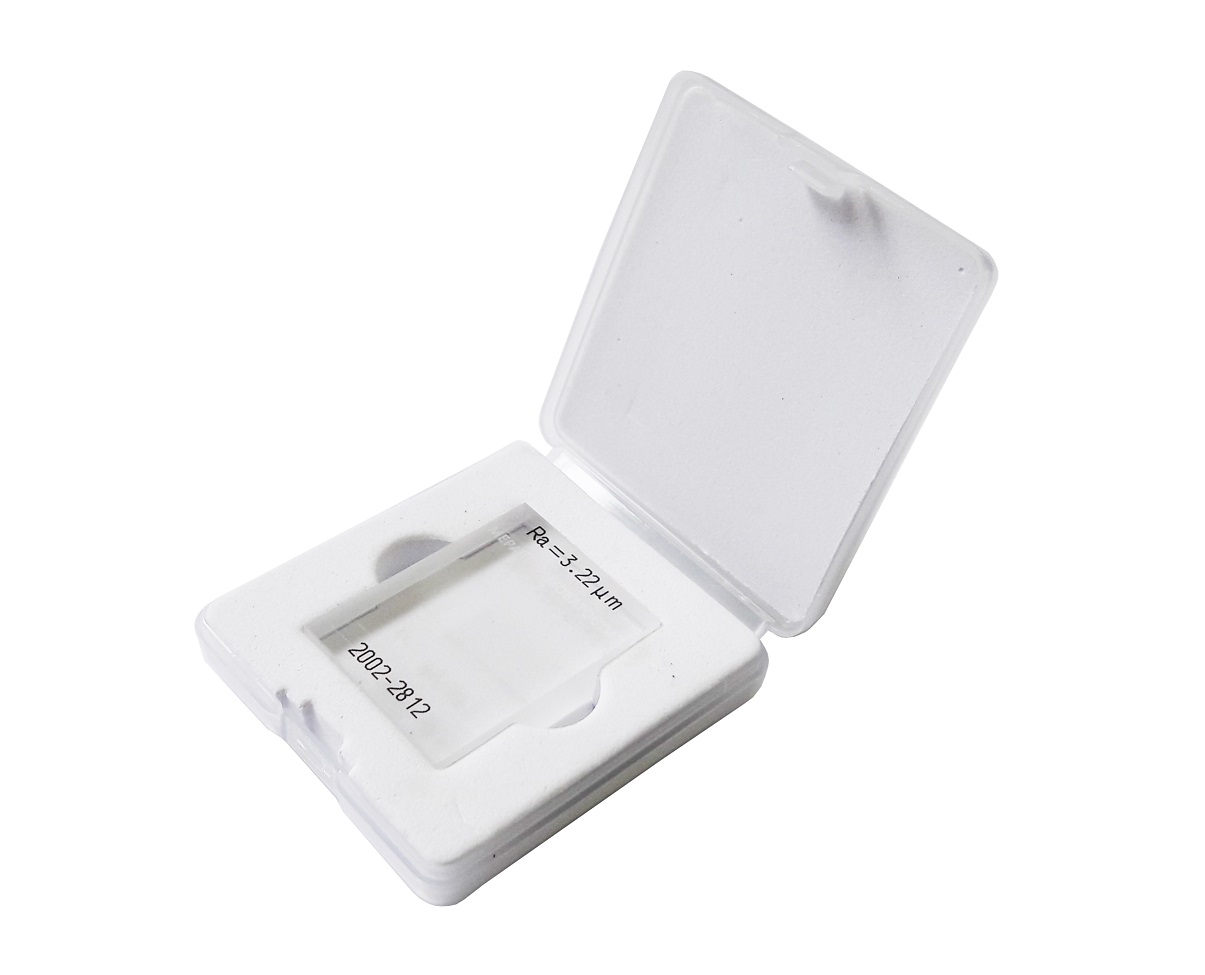

1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.

2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести тампоном по поверхности меры от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.

3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа – рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по поверке (калибровке) средства измерения

Техническое обслуживание и указания по мерам безопасности:

Техническое обслуживание осуществляется только при загрязнении мер, в соответствии с пунктом 2.

При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев по п. 2.

Методы и средства поверки:

Поверка мер шероховатости поверхности «В7-МШ» осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённому ФГУП «ВНИИМС» 14 июля 2020 г.

Интервал между поверками– 2 года.

Организации, осуществляющие поверку мер шероховатости: Москва (ФГУП "ВНИИМС", ФБУ "РОСТЕСТ-МОСКВА") Санкт-Петербург (ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"), Новосибирск (ФБУ "НОВОСИБИРСКИЙ ЦСМ"), Саратов (ФГУП "НПЦАП" - "ПО "Корпус")

Маркировка, упаковка, транспортирование, хранение:

Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и наименование средства измерений, название изготовителя и заводской номер, на футляре логотип производителя и наименование средства измерений.

Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение»

Технические характеристики мер шероховатости поверхности В7-МШ:

Комплект поставки В7-МШ:
