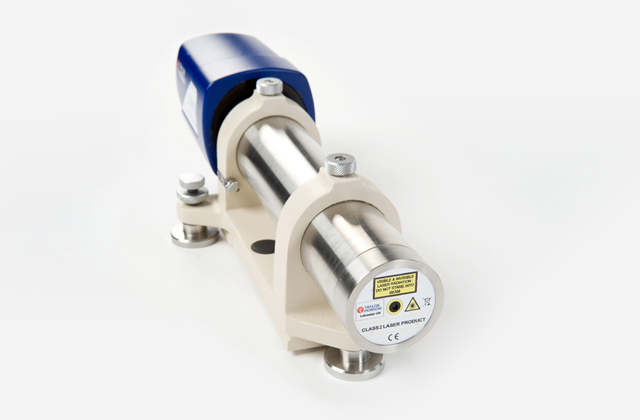

Автоколлиматор Ultra

Тип оборудования: Измеритель отклонений направляющих металлообрабатывающих станков

Производитель: Taylor Hobson

Модель: Автоколлиматор Ultra

Описание: прибор для контроля плоскопараллельности и клиновидности стёкол и светофильтров, углов призм, контроля формы линз и для измерения погрешностей компенсаторов в геодезических и прочих оптических приборах

Гарантия на Автоколлиматор Ultra: 1 год.

Средства лазерного наведения и простое в использовании программное обеспечение гарантирует быструю и несложную настройку для проведения измерений.

Основные характеристики

• Широкий диапазон измерения (1800 секунд)

• Высокая точность по всему диапазону (0,2 секунды)

• Одновременная двухкоординатная работа и индикация

• Средство лазерного наведения для простой настройки

• Простое управление сенсорным экраном

• Простое в использовании программное обеспечение с полным электрооптическим пакетом прикладных программ

• Различные языки интерфейса, включая японский и китайский языки

Двухкоординатный

Благодаря использованию новейшей технологии ПЗС новый двухкоординатный автоколлиматор Ultra является универсальным прибором с высокой точностью, устойчивостью и возможностью применения в различных областях

Простая настройка

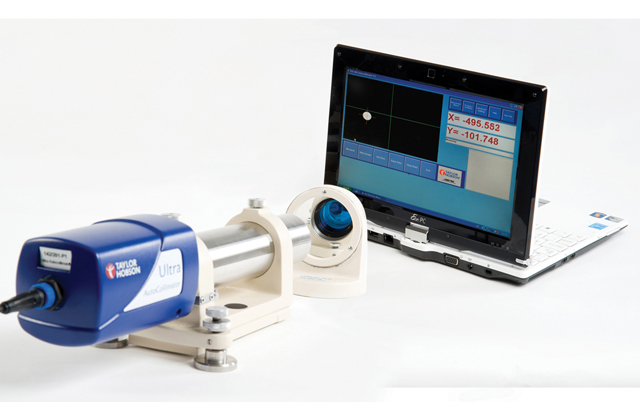

Для упрощения настройки широкодиапазонный автоколлиматор поставляется со средством лазерного наведения. Даже на больших расстояниях или при наличии небольших отражателей прибор обеспечивает четкое изображение на планшетном ПК автоколлиматоров и точную настройку.

Четкие результаты

Стандартный комплект поставки автоколлиматора Ultra также включает в себя специально изготовленное электрооптическое прикладное программное обеспечение Taylor Hobson, обеспечивающее высококачественное измерение, расчет и анализ ряда характеристик

Программы включают в себя:

• Измерение прямолинейности одновременно по двум осям

• Регулировка оптических систем

• Измерение плоскостности

• Центровка линзы

• Определение углов оптических компонентов и призм

• Проверка, установка и измерение делительных головок и столов под различными углами

Программные средства,  повышающие эффективность:

В стандартном комплекте поставки предусмотрено специальное электрооптическое прикладное программное обеспечение, обеспечивающее контроль следующих характеристик:

Прямолинейность

Данное простое программное обеспечение на базе диалогового меню обеспечивает прямолинейность одной или одновременно 2 осей таких деталей, как направляющие станка, валы и ролики.

Скручивание

Программа измерения скручивания позволяет выполнить измерения прямолинейности на одной направляющей и затем сравнить с прямолинейностью второй направляющей.

Полигон

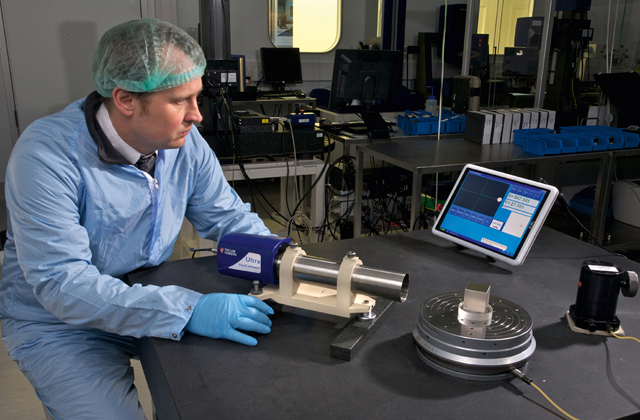

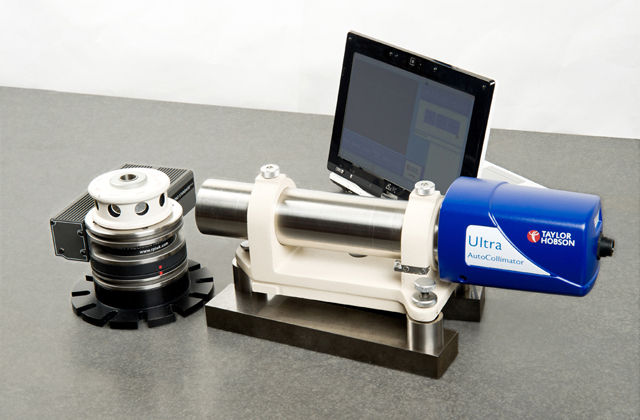

Данная программа предназначена для калибровки вращающихся устройств и полигонов, имеющих до 72 граней, обеспечивает одно- или двухкоординатную калибровку, гарантируя точность деления и контроль погрешности пирамидальной формы в результатах угловых измерений.

Плоскостность

В методе Union Jack/Moody для измерения плоскостности используются выбранные оператором этапы для измерения каждой образующей линии и расчета общей плоскостности поверхности.

Технические характеристики:

* Гибкость, отвечающая вашим требованиям  к измерениям

Гибкая конструкция автоколлиматора Ultra позволяет обеспечить более широкие диапазоны измерения и высокую точность в соответствии с вашими требованиями.

Компания Taylor Hobson также предлагает ряд простых недорогих визуальных автоколлиматоров. Taylor Hobson располагает широким ассортиментом приспособлений и дополнительных измерительных приборов, включая прецизионные уровни, центрирующие системы и клинометры.
