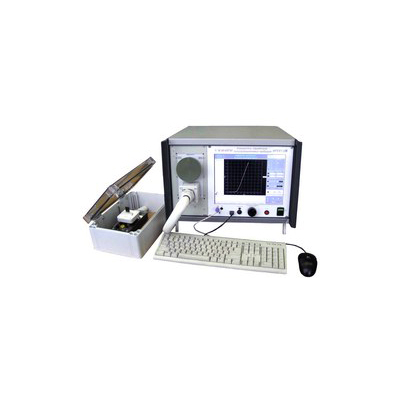

ИППП-3 измеритель параметров полупроводниковых приборов предназначен для контроля и исследований вольтамперных характеристик (ВАХ) электронных компонентов, путём их визуального наблюдения на экране ПК в виде графиков или таблиц, расчёта на их основе стандартных параметров исследуемого объекта и отображения функциональных зависимостей этих параметров, запоминания и документирования результатов измерений.
Измеряет и анализирует ВАХ в диапазонах токов до 20 А и напряжений до 2000 В.
Отличительные особенности измеритель параметров полупроводниковых приборов ИППП-3/1:
Измерение параметров полупроводниковых приборов (в том числе на пластине), анализ брака
ЖК-экран 12.1" с разрешением 1024x768
Проведение измерений не требует знаний в области программирования
Ограничение тока и напряжения на электродах объекта тестирования по заранее установленным порогам в каналах С, В, S
Отображение измеренных и расчетных характеристик в виде графиков и таблиц. Сохранение таблиц в электронном виде
Формирование отчета по результатам измерения, расчета и допускаемого контроля параметров с указанием признака годности
Наличие библиотеки стандартных тестов для измерения параметров стандартных полупроводниковых приборов
Возможность создания библиотеки пользовательских тестов, путем задания параметров условий измерения.
Возможность создания собственных моделей измерения по принципу: изделие, тестируемый элемент, тест.
Создание собственного архива эталонных графиков с возможностью наложения эталонной ВАХ на измеренную характеристику
Измерения по маркерам, построение касательной
Инверсия полярности осей X и Y
Компенсация «петли», режим «экранной лупы»
Технические характеристики измерителя параметров полупроводниковых приборов ИППП-3/1:
Канал С (коллектор, сток)
Регулируемый источник напряжения
От 0 до ±2000 В
Выходной ток, не менее
10 А (ИППП-3) 20 А (ИППП-3/1)
Измерение выходного напряжения
От 0,05 до 2000 В
Измерение выходного тока
От 1 нА до 20 А (ИППП-3) От 1 нА до 50 А (ИППП-3/1)
Погрешность измерения напряжения
±1,5 %
Погрешность измерения тока
±1,5 % для Iп >2 А ±10 % для Iп >2 А
Канал B (база, затвор)
Формирование/измерение тока
От 0,2 нА до 2,5 А
Формирование/измерение напряжения
От 5 мВ до 40 В
Погрешность формирования/измерения тока
±1,5 %
Погрешность формирования/измерения напряжения
±1,5 %
Канал S (подложка)
Формирование/измерение тока
От 2 нА до 10 мА
Формирование/измерение напряжения
От 50 мВ до 40 В
Канал E (эмиттер, исток)
Нулевой потенциал (общий)
Общие характеристики
Интерфейс
Ethernet, USB
Экран
ЖК 12.1" 1024x768
Питание
220 В ± 10%, 50 Гц ± 1%,
Потребляемая мощность
450 В · А
Габаритные размеры (HxWxD)
470х330х570 мм
Масса
37 кг
Условия эксплуатации:
Рабочая температура
Влажность
5°С - 40°С 80% при 25 °С
Комплект поставки:
Измеритель ИППП-3/1
Выносное устройство для установки объекта тестирования, снабженное прозрачной крышкой и съёмным металлическим экраном.
Двухпроводный соединитель для подключения двух- и трехполюсников, двухпроводные контакт-зажимы (3шт.), однопроводные щуп-зажимы (4шт.) для подключения к электродам объекта тестирования.
Кабель-соединитель для подсоединения к зондам (двухпроводное подключение)
