Основные преимущества GPM-78213:
Соответствие требованиям МЭК 62301 при измерении мощности
Измерения синусоидальных сигналов U/I с Ка ="3, а также искаженной формы (в ½ рабочего диапазона при Ка≤6)
Функция интегрирования: W-h (мощность по времени/ Энергия) / A-h (ток по времени/ Ёмкость)
Измерения суммарных гармонических искажений /THD% (коэф. искажения синусоидальности)

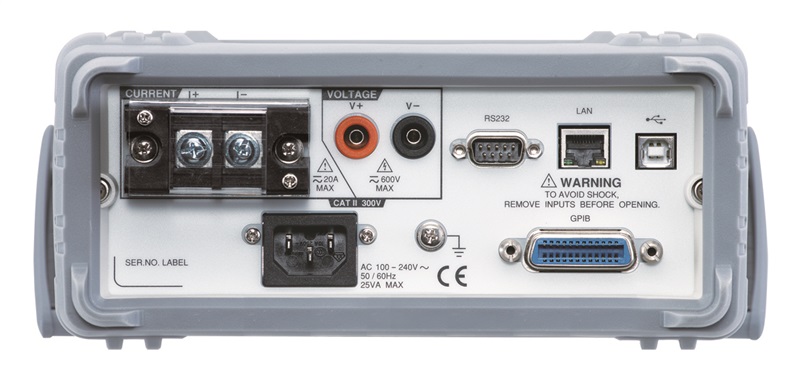

Измерительные гнезда на передней и на задней панели прибора

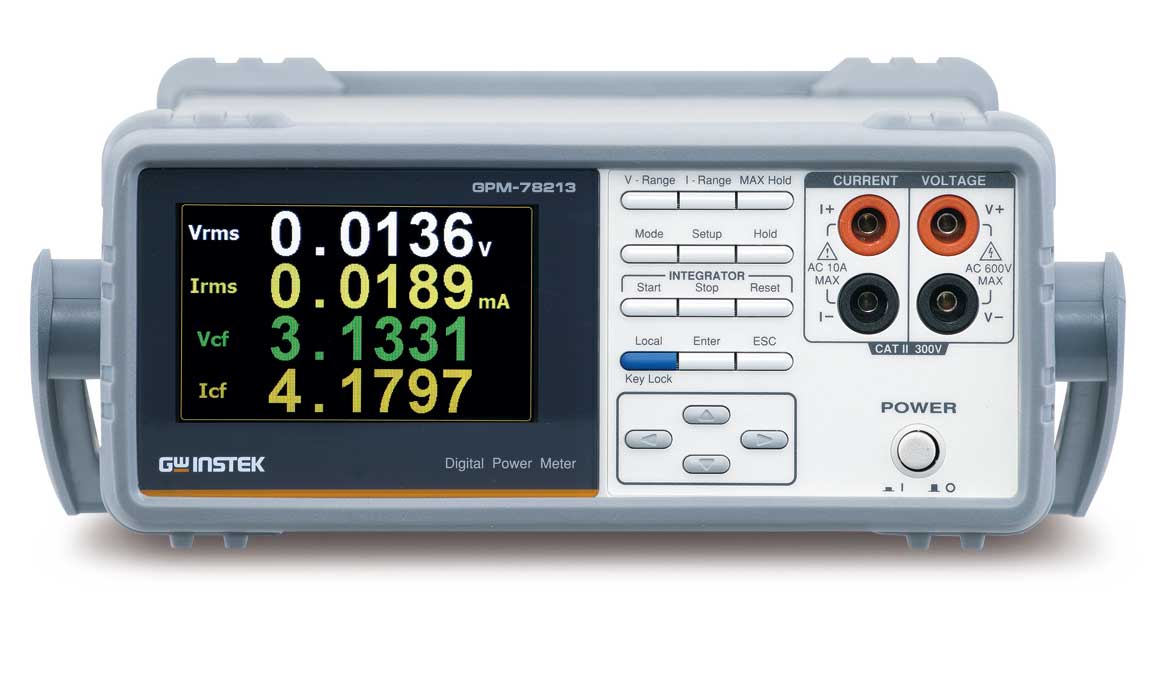

Цветной графический ЖК-дисплей, макс. индикация U/I до 700 Вскз/ до 25 Аскз
Техические характеристики GPM-78213:
|
Параметры |
Значения |
|
Напряжение |
|
|
Предел измерения |
15 / 30 / 60 / 150 /300 /600 В, при crest факторе 3 7,5 / 15 /30 /75 /150 / 300 В при crest факторе 6 |
|
Режим измерения |
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
|
Входной импеданс |
≥ 2,4 МОм |
|
Макс. вх. напряжение |
700Вср.кв |
|
Коэф. трансформации |
1 … 9999,999 |
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) |
±(0.1%U ± 0.1%Uк), Uк=5/10/20/40/80/160/320/640В |
|
Ток |
|
|
Предел измерения |
5/10/20/50/100/200/500мА /1/2/5/10/20 при crest факторе 3 2,5/5/10/25/50/100/250мА /0,5/1/2,5/5/10 при crest факторе 6 |
|
Режим измерения |
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
|
Входной импеданс |
5/500 mОм |
|
Макс. вх. ток |
25 Аср.кв |
|
Коэф. трансформации |
1 … 9999,999 |
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) |
± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения |
|
Активная мощность |
|
|
Диапазон |
75 мВт … 12 кВт |
|
Режим измерения |
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) |
±(0.1%Р ± 0.1%Рк) |
|
Коэф. мощности |
|
|
Диапазон |
0.001 … 1.000 |
|
Алгоритм вычисления |
Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ) |
|
Частота |
|
|
Диапазон |
45Гц … 6000 Гц |
|
Погрешность измерения (23°С ± 5°С) |
±0.2% |
|
Интерфейс |
|
|
RS-232, USB, LAN (GPIB опция) |
|
|
Общие данные |
|
|
Дисплей |
Цветной ЖК дисплей, диагональ 10 см |
|
Мин. вх. уровень |
2% от предела измерения |
|
Скорость измерения |
2 изм./сек |
|
Индикация перегрузки |
“O.L” |
|
Напряжение питания |
100 – 240 В, 50/60 Гц |
|
Габаритные размеры |
270х110х350 мм |
|
Масса |
2.9кг |
|
