Качеству электроэнергии в системах энергопитания в настоящее время предъявляются высокие требования, так как от точного соответствия ее показателей установленным нормам зависит исправность и правильность работы оборудования, подключенного к данным сетям. Анализатор качества электроэнергии Fluke 434 II позволяет оперативно выявлять и своевременно устранять проблемы, возникающие в питающих промышленных сетях, а также оценивать потери электроэнергии (точно определяя причину) и принимать эффективные меры для их минимизации, значительно сокращая тем самым нерациональные расходы.

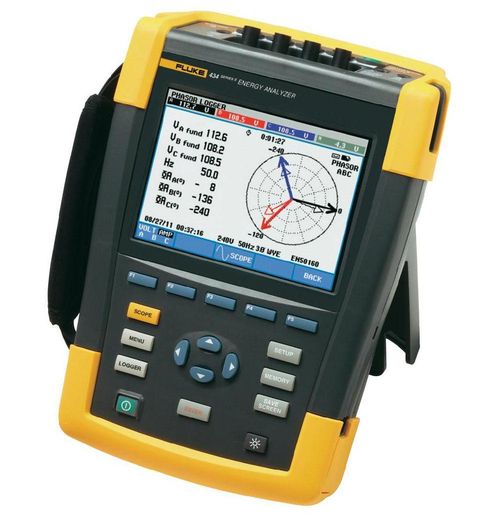

Анализатор качества электроэнергии Fluke 434 II используется для анализа параметров электроэнергии в трехфазных сетях, от которых питаются промышленные и другие потребители.
Данная модель имеет пять основных режимов измерений, каждому из которых соответствует своя форма отображения результатов (отдельный тип экрана).
С помощью Fluke 434 II вы можете:
Для каждого параметра (кроме режима "Переходные процессы") автоматически определяется тренд, благодаря чему обеспечивается высокоэффективное прогнозирование, при этом все измерения (кроме режима "Силовая волна") фиксируются в списке событий, что позволяет восстанавливать их хронологию при последующем анализе.
В процессе измерений анализатор самостоятельно выявляет нестабильность измерений и резкие изменения (перепады) сигнала при агрегировании значений, что позволяет точно определить недостоверные результаты, подлежащие выбраковке, повышая таким образом эффективность вашей работы.
| Диапазон измерений | Разрешение | Точность | ||
| Среднеквадратичное напряжение (переменное+постоянное) | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения*** | |
|---|---|---|---|---|
| Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
| Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | |
| В (среднекв. знач.) 1/2 | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 1% от номинального напряжения | |
| 0,1 В | ± 0,2% от номинального напряжения | |||
| Vfund (основное напряжение) | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения | |
| Амперы (погрешность за исключением погрешности клещей) | ||||
| Тип клещей | Диапазон измерений | Разрешение | Точность | |
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
| Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | |
| А (среднекв. знач.) 1/2 | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| Гц | ||||
| Гц | Fluke 434 при 50 Гц номинально | 42,50–57,50 Гц | 0,1 Гц | ± 0,01 Гц |
| Fluke 434 при 60 Гц номинально | 51,00–69,00 Гц | 0,01 В | ± 0,01 Гц | |
| Питание | ||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
| Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | |
| Энергия | ||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления | |
| Гармоники | ||||
| Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5% ± n x 2 % ± 10 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | |
| Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | |
| Фликкер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % |
| Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % |
| Управляющие сигналы сети | ||||
| Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | |
| Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | ||
| Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
| Общие характеристики | ||||
| Корпус | Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 |
|||
| Дисплей | Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. |
|||
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) | |||
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | |||
| Условия эксплуатации | ||||
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | |||
| Температура хранения | -20 °C ~ +60 °C | |||
| Влажность | +10 °C ~ +30 °C: относительная влажность 95 % без конденсации | |||
| +30 °C ~ +40 °C: относительная влажность 75 % без конденсации | ||||
| +40 °C ~ +50 °C: относительная влажность 45 % без конденсации | ||||
| Максимальная высота над уровнем моря | До 2000 м для CAT IV 600 В, CAT III 1000 В. | |||
| До 3000 м для CAT III 600 В, CAT II 1000 В. | ||||
| Максимальная высота хранения 12 км | ||||
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | |||
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента | |||
| Гарантия | Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование | |||
|
