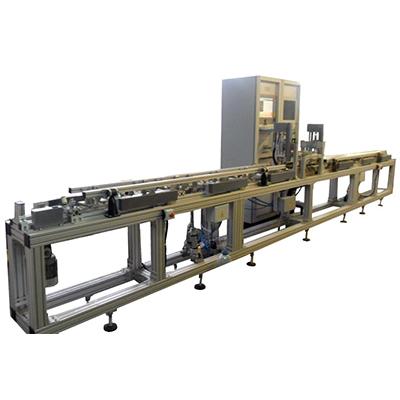

УКШТ-1 Автоматизированная система ультразвукового контроля шестигранных труб ∅(вп)40-100мм
Установка предназначена для контроля качества шестигранных труб с внутренним (вписанным) диаметром от 40 до 100мм и толщиной стенки от 0,8 до 3 мм.

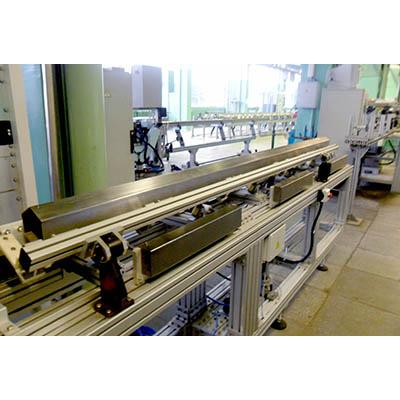

Контролируемая труба, подается через механизм прижима и центровки в иммерсионную ванну, где она попадает в акустический блок контроля. При выходе из блока контроля и механизма прижима и центровки, труба попадает в приемный лоток. В приемном лотке труба автоматически поворачивается на смежную грань и контроль происходит в обратном порядке.
Этот цикл повторяется шесть раз, что соответствует контролю всех граней трубы.
После завершения контроля труба автоматически возвращается в исходное положение в лоток загрузки.
Ультразвуковой контроль осуществляется с помощью четырех преобразователей: два для продольных дефектов и два для измерения толщины стенки.
Отличительные особенности:

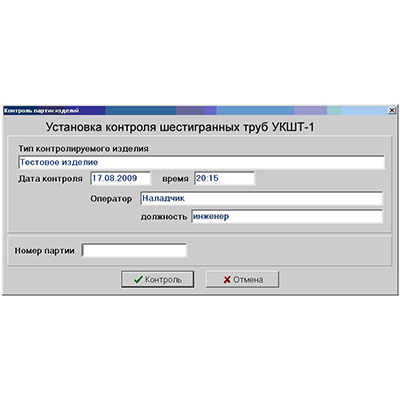

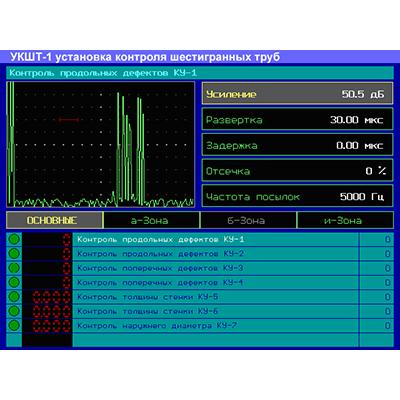

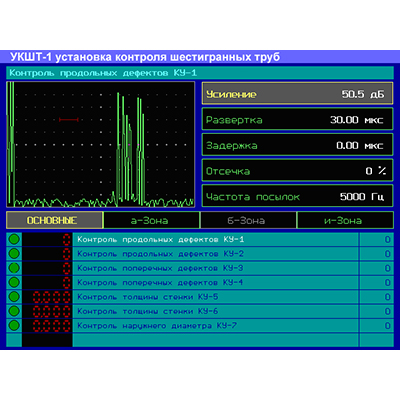

ПК выполняет синхронизацию работы каналов, установку параметров их работы, отображение сигналов УЗК и результатов измерений в реальном масштабе времени.
Управление работой дефектоскопа происходит через высокоскоростную параллельную шину, которая формируется с использованием универсальной платы цифрового ввода/вывода.
Многоканальный дефектоскоп УПНК представляет собой 8 независимых каналов ультразвукового контроля, которые работают параллельно друг с другом и выполняют всю работу по приему и обработке ультразвуковых сигналов, в соответствии с установленными режимами работы.
Технические характеристики автоматизированной системы ультразвукового контроля шестигранных труб УКШТ-1:
Внутренний вписанный диаметр контролируемых труб
40 - 100 мм
Толщина стенки труб
от 0,8 до 3 мм
Длина труб
от 1 до 3,5 м
Шероховатость поверхности Ra
не более 2,5
Отклонение от прямолинейности труб
не более 1,5 мм/м
Количество каналов контроля
4
Спецификация каналов контроля
2 - для контроля продольных дефектов; 2 - для контроля поперечных дефектов
Усилитель широкополосный
1-15 МГц
Частота посылок импульса возбуждения
100 - 2000 Гц
Допустимые колебания скорости трубы при контроле
5%
Время настройки и калибровки установки при смене диаметра
не более 60 мин
Длина неконтролируемых концов труб
не более 30 мм
Параметры выявляемых дефектов риска на наружней и внутренней поверхностях
длиной не менее 4 мм и глубиной от 0,05 мм
Скорость продольной подачи трубы
100 мм/сек
Иммерсионная жидкость
специально подготовленная вода
Дефектоскоп является сертифицированным средством измерения, внесен в Государственный реестр средств измерений (Сертификат RU.C.27.003.A № 30973 от 14.04.2008г)
