УКД-3М Автоматизированная многоканальная система ультразвукового контроля дисков ∅ до 800 мм
Многоканальная ультразвуковая система УКД-3М предназначена для ультразвукового автоматизированного контроля заготовок авиационных дисков без галтельных переходов.
За счет одновременного сканирования на наличие объемных, продольных и поперечных дефектов за один проход, скорость контроля диска вырастает в несколько раз.
Состав системы контроля:

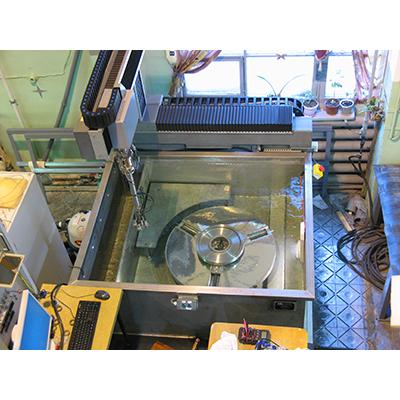

- Ванна иммерсионная, с установленной планшайбой и столом для размещения образцов
- Система рециркуляции иммерсионной жидкости с регулировкой температуры

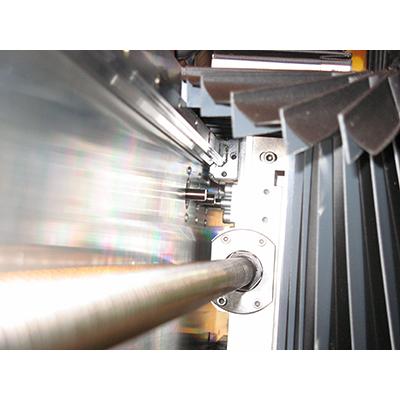

- 3-х координатный сканер

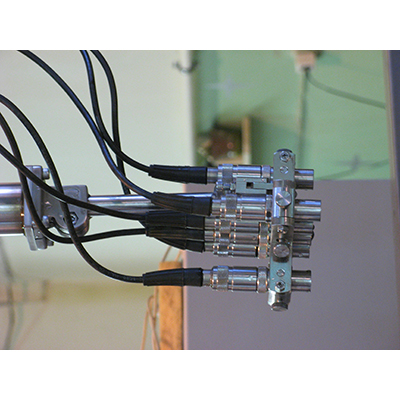

- Блок установки УЗ преобразователей
- Шкаф электроавтоматики

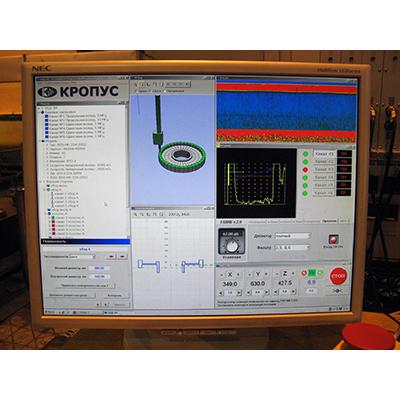

- Измерительная часть (6-ти канальный ультразвуковой дефектоскоп серии УПНК)
Специальная система водоподготовки включает в себя насосную станцию и приемный бак, в котором установлена система поддержания заданной температуры жидкости.
Обеспечивается контроль заготовок дисков (без области переходов) диаметром до 800 мм, с толщиной от 6 до 150мм и массой не более 300 кг. Высокоточная поворотная платформа для установки дисков, позволяет контролировать диски с наружным диаметром до 800 мм и высотой до 150 мм. Для упрощения загрузки/выгрузки дисков, УКД-3М поставляется в комплекте с системой слива иммерсионной жидкости.
Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов
Технические характеристики автоматизированной многоканальной системы УКД-3М:
- Диаметр контролируемых дисков
- до 800 м
- Толщина контролируемых дисков
- 6 - 150 мм
- Частота вращения планшайбы
- 1 – 50 об/мин, с плавной регулировкой и индикацией
- Грузоподъемность планшайбы
- до 300 кг
- Диапазон перемещения по оси Х
- 1000 мм
- Диапазон перемещения по оси Y
- 600 мм
- Диапазон перемещения по оси Z
- 400 мм
- Диапазон вращения по оси W
- ± 360 °
- Повторяемость по осям
- не хуже ± 0,1 мм / ± 0,1 °
- Дискретность позиционирования
- ± 0,01 мм / ± 0,05 °
- Торцевое биение планшайбы
- не более ± 0,2
- Радиальное биение планшайбы
- не более ± 0,5 мм
- Точность центрирования диска
- не хуже ± 0,25 мм
Спецификация акустического блока
- Тип
- иммерсионная ванна с установленным сканером
- Подача акустической жидкости
- по замкнутому циклу посредством насосной станции и приемного бака с поддержкой заданной температуры жидкости
- Количество каналов контроля
- 6
Спецификация электронного блока
- Амплитуда импульса возбуждения
- ± 200 В
- Форма импульса возбуждения
- меандр
- Регулировка длительности импульса возбуждения
- 10 - 500 нс
- Частота посылок импульса возбуждения
- 1000 Гц
- Частотный диапазон
- 0,6 - 20 МГц
- Диапазон регулировки усиления
- 110 дБ
- Зоны контроля
- Две независимые, одна для синхронизации иммерсионного контроля
- Диапазон ВРЧ
- 40 дБ
